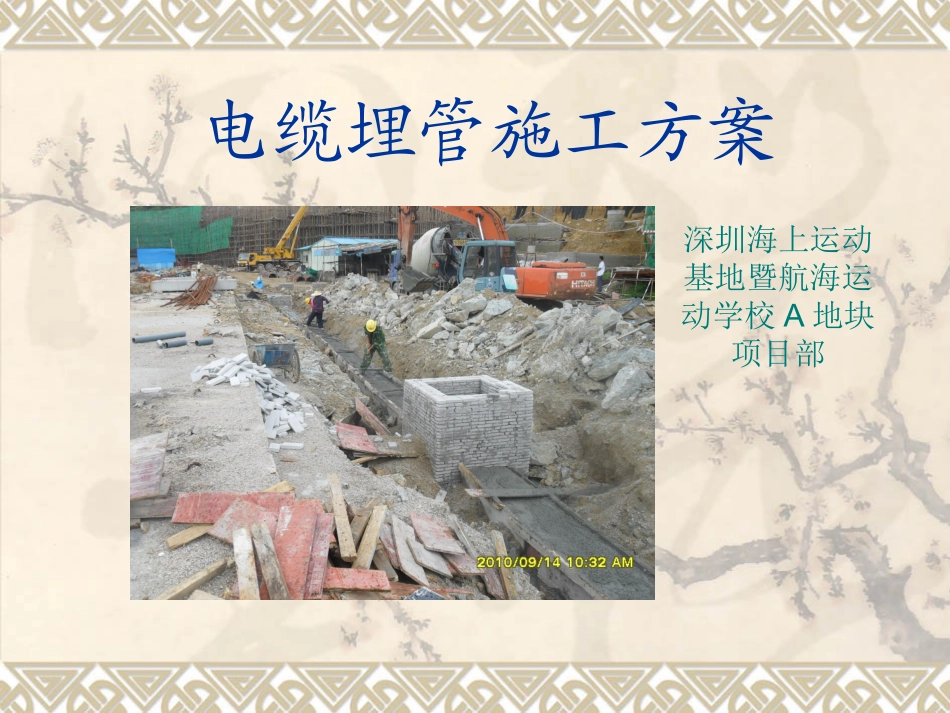

一、电力电缆施工电缆埋管施工方案深圳海上运动基地暨航海运动学校A地块项目部主要内容一、工程概况二、施工工艺流程三、施工要点一、工程概况深圳海上运动基地暨航海运动学校A地块管线包括低压电缆埋管、弱电电缆埋管、生活给水管、排水管和污水管等管线组成。电缆管线采用埋深0.7m的穿管保护布线工艺，穿管保护材料为PVC110，管线穿暗沟部分采用预埋暗管的方法，管材敷设完毕后用C20砼包封。管道基础及还土回填均应受力均匀，采用砂或素土回填，管道两侧还土应同时分层回填夯实。二、施工工艺流程测量放线基槽开挖C20砼垫层PVC管排管敷设分层回填夯实C20砼包封电缆井身砌筑电缆井盖板浇筑底基整平夯实三、施工要点放线前，必须依据设计图纸和现场交底的控制点，进行管道及电缆井位置的复测，并按施工需要钉设桩点，复测钉设的桩点应符合下列规定：3.1测量放线（1）直线管道，自电缆井中心3～5m开始，沿管线每隔20～25m设一桩点，设计为弯管道时，桩点应适当加密；（2）桩点设置应牢固，顶部宜与地面平齐，并做好标志和记录；（3）施工现场必须设置临时水准点，并应标定管道及电缆井施工直测的水准点，临时水准点的设置应符合规范要求或满足设计要求。（1）在完成沟（坑）挖方及地基处理后，应校测管道沟，电缆井坑底地基的高程是否符合设计规定；（2）施工过程中如发现桩点错位或丢失，应及时进行校测并补设桩点；（3）测量人员根据施工设计要求的管外径或垫层砼两边加大30cm，保证施工面，加密中心桩定出管线的中心位置。施工时，必须按下列规定进行校测：1、沟槽开挖形式根据设计要求“排管敷设埋深不小于70cm”。因此设计交工面为4.20m，上部结构考虑0.33m，考虑地面高程3.87m，沟底高程为2.80m，电缆井底高程为2.27m，按埋置深度及规范要求来确定沟槽开挖的形式，按规定比例放坡，保证不塌方。沟槽放坡确定如下：3.2沟槽开挖挖深h＜3m时，沟（坑）坡度为1：0.33挖深h≥3m时，沟（坑）坡度为1：0.52、槽底工作面的确定因本工程回填均为10～100块石回填，埋管全部在水位高程以上，且没有地下水，渗水性良好，不需设排水设施，两边各加宽30cm工作面，均能满足施工要求。土方开挖采用机械开挖，槽底预留10cm由人工清底，开挖过程中严禁超挖，以防扰动地基。挖槽土方处置，按现场暂存和多土外运相结合，合理调配，减少外运及现场调运。3、开挖方法3.3PVC管道铺设本工程电气埋管和弱电埋管均采用PVC110塑料管，分别为十根多孔管组群，管间需留20mm空隙。排管断面形式详见下面“排管示意图”。两个相邻电缆井之间的管位应一致，管道进入电缆井时，管口不应凸出，电缆井内壁，应终止在距墙体内侧100mm处，并应严密封堵，管道进入电缆井时，两侧离墙体不小于200mm。PVC管应由人工传递放入沟内，严禁翻滚入沟或用绳索穿入孔沟内吊放。PVC塑料管的连接采用管接头应均匀涂刷专用中性胶合粘剂，粘接时，塑料管应插到底，挤压固定。各塑料管的接口宜错开排列，相邻两管的接头之间错开距离不宜小于300mm。塑料管的切割选用截管刀切割，管口断面应垂直管中心，平直，无毛刺。3.4管道包封排管安装完毕经监理验收合格后，支立二侧模板采用C20商品砼包封。3.5电缆井砌筑井墙采用50号混合砂浆砌75号砖。内外抹面，勾缝，座浆，抹三角灰均用1︰2.5水泥砂浆抹面，厚度为25mm。接入管道超挖部分用级配砂石填实。地基承载力特征值≥150kpa3.6回填夯实管道回填土，应在管道或电缆井施工顺序完成施工内容，并经24h养护和隐蔽工程检验合格后进行。回填土前，应先清除沟（坑）内的遗留木料、草帘、纸袋等杂物。沟（坑）内，如有积水和淤泥，必须排除后方可进行回填土。在管道两侧和顶部300mm范围内，应采用细砂或素土回填，然后用原土回填。管道二侧应同时进行回填，每回填300mm厚应夯实。回填完毕后，应及时清理现场的碎砖、破管等杂物。二、真空断路器结构认知概述一、真空开关的发展：1、由于真空技术的发展，上世纪五十年代开始，美国制成了第一批适用于切合电容器组等特殊场合的真空负荷开关，但其开断电流较小。2、六十年代初期，由于冶金技术上的进展，解决了开断大电流用的触头材料，使真空断路器...
