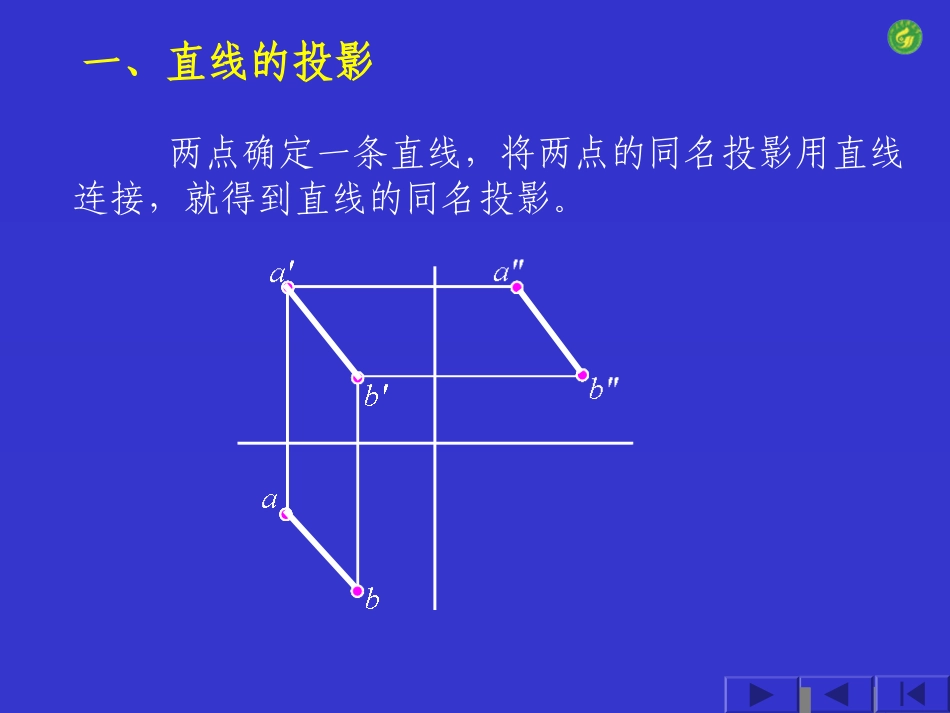

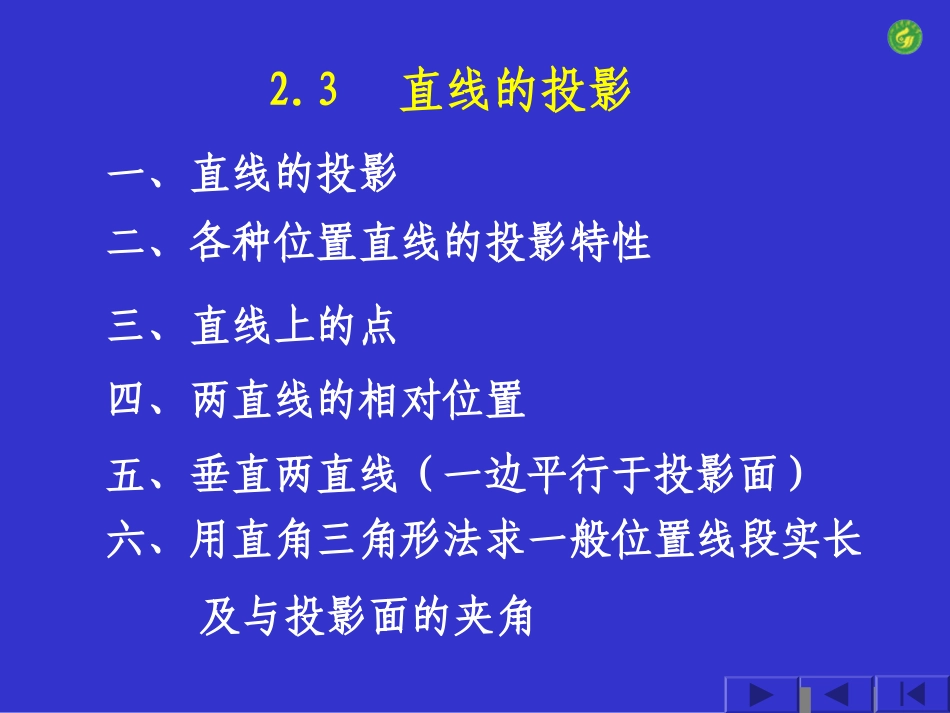

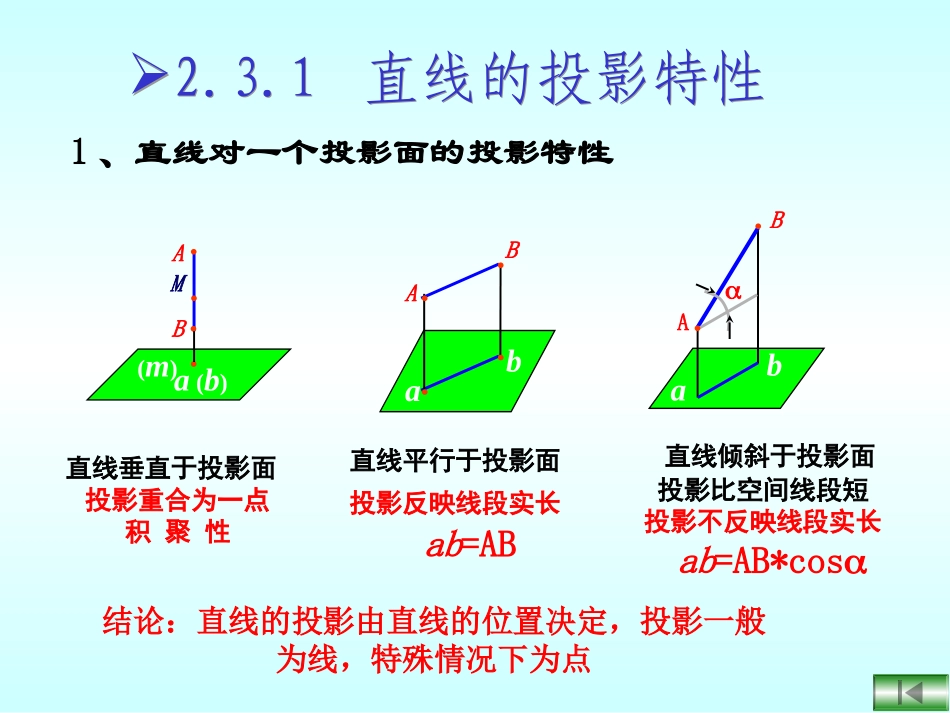

2.3直线的投影三、直线上的点四、两直线的相对位置五、垂直两直线(一边平行于投影面)二、各种位置直线的投影特性六、用直角三角形法求一般位置线段实长及与投影面的夹角一、直线的投影一、直线的投影两点确定一条直线，将两点的同名投影用直线连接，就得到直线的同名投影。2.3.1直线的投影特性2.3.1直线的投影特性BA●●●●ab直线垂直于投影面投影重合为一点积聚性直线平行于投影面投影反映线段实长ab=AB直线倾斜于投影面投影比空间线段短投影不反映线段实长ab=AB*cos●●AB●●abAB●a(b)●●M●(m)结论：直线的投影由直线的位置决定，投影一般为线，特殊情况下为点1、直线对一个投影面的投影特性⒉直线在三个投影面中的投影特性⒉直线在三个投影面中的投影特性一般位置直线与三个投影面都倾斜的直线其投影特性取决于直线与三个投影面间的相对位置。直线对投影面的相对位置有三种情况:一般位置直线,投影面平行线,投影面垂直线.⒉直线在三个投影面中的投影特性⒉直线在三个投影面中的投影特性投影面平行线平行于某一投影面而与其余两投影面倾斜投影面垂直线正平线（平行于Ｖ面）水平线（平行于Ｈ面)侧平线（平行于W面）正垂线（垂直于Ｖ面）铅垂线（垂直于Ｈ面）侧垂线（垂直于Ｗ面）统称特殊位置直线垂直于某一投影面与其余两投影面平行（一）投影面平行线（一）投影面平行线VWHYXZ侧平线水平线正平线(1)水平线——平行于水平投影面的直线(Z相等）aababbXababbaOzYHYWAB投影特性：1．abOZ⊥轴;abOZ⊥轴,ab与投影轴倾斜－图形特性2．ab=AB,ab
