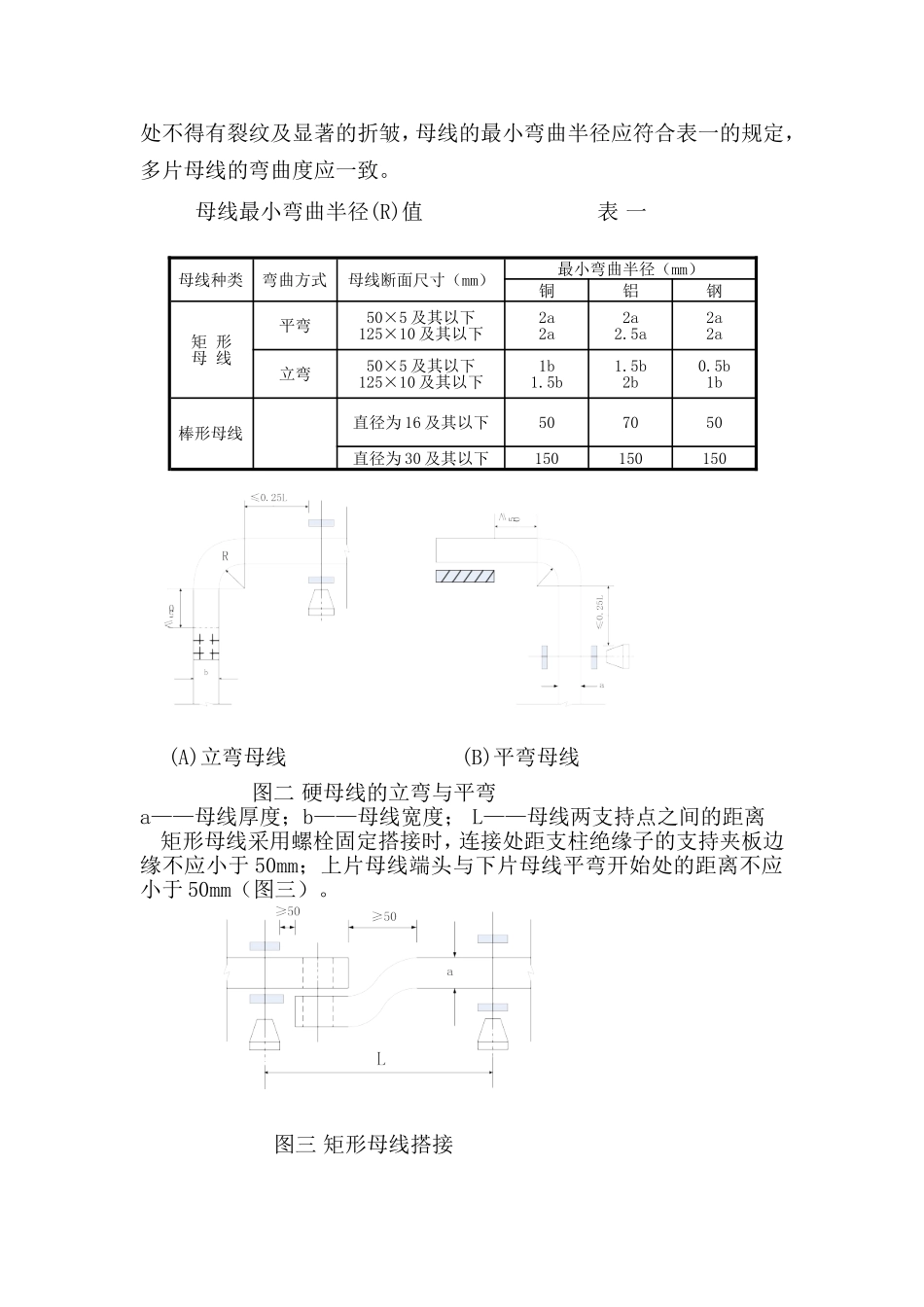

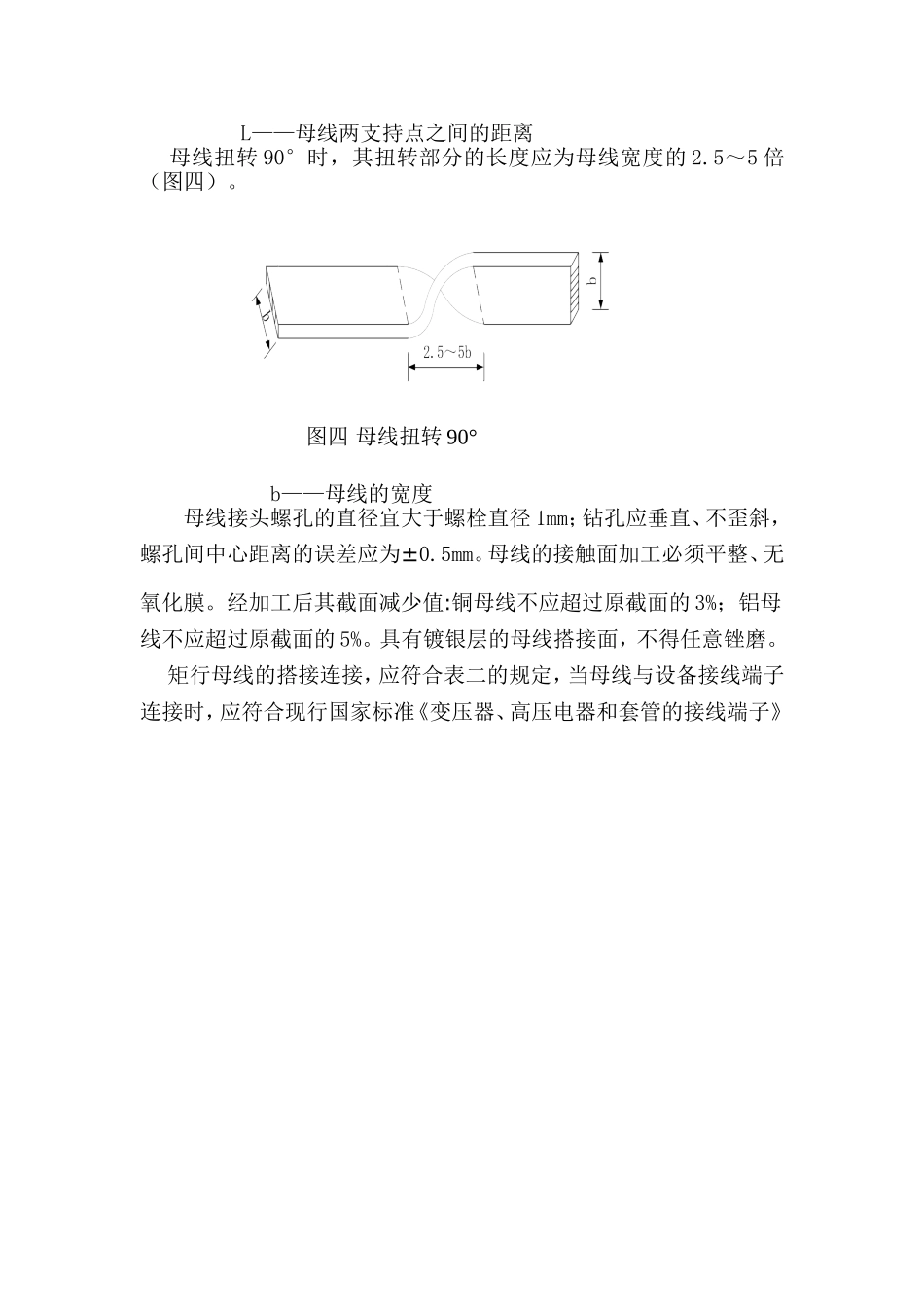

母线的制作与安装在电力系统中将发电厂和变电所的各级电压配电装置之间，采用矩形或圆形截面的裸导线或绞线进行连接，再将汇集在裸导电体上的电流进行分配或作短距离输送的导电体称为母线。母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应。因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。母线的作用就是汇集、分配和传送电能。母线按结构分为硬母线和软母线。硬母线（低压的户内外配电装置）又分为矩形母线和管形母线。矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。软母线施工简便，造价低廉。封闭式母线可分为密集型绝缘母线和空气型绝缘母线，适用于额定工作电压660V、额定工作电流250～2500A、频率50Hz的三相四线制或三相五线制供配电线路，它具有结构紧凑、绝缘强度高、传输电流大、互换性能好、电气性能稳定、易于安装维修、寿命时间长等一系列特点。被广泛地应用在工矿企业、高层建筑和公共设施等供配电系统。而导电封闭式母线外壳的表面处理是一项很重要的工作，它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。采用聚酯环氧粉末喷涂的外壳，其表面附着力强保持时间久，并能起到绝缘作用。一、母线的制作1、母线制作工艺流程施工准备→构件预埋，预留孔洞→放线，定位→支架制作，安装→支架位置校对→母线检验→母线吊装，就位→母线，插接箱安装→绝缘电阻测试→动力联合调试→检验评定按电气施工的工程图选用主母线截面尺寸，但铜母线最小截面尺寸不能小于50×5mm。分支回路母线截面尺寸按分支回路中各电器元件中的额定电流选取，但回路中熔丝的热元件的额定电流值不作为选用母线的依据，所用母线的允许电流大于或等于分支回路额定电流。母线无特殊要求时，中性线和地线应不小于TMY40x4和LMY40x4。2、制作过程母线根据需要可切成长料或短料，然后在母线调直机上反复调直。直料可直接在母线调直机上调直。根据一次元件装配位置，测算出需配制母线的长度，用切刀切料。将已备好尺寸的料，需要在铸铁平台上用平锤或木榔头反复敲打、调整平用母线调直机不能消除和母线上的平弯和立弯，调直后的母线在平台上进行测量。母线窄面每米的弯曲量不大于3mm，同样宽面上每米的弯曲量不大于2mm。母线弯制时应符合下列规定：矩行母线应进行冷弯，不得进行热弯。母线开始弯曲处距最近绝缘子的母线支持夹板边缘不应大0.25L，但不得小于50mm。母线开始弯曲处距母线连接位置不应小于50mm。矩形母线应减少直角弯曲，弯曲处不得有裂纹及显著的折皱，母线的最小弯曲半径应符合表一的规定，多片母线的弯曲度应一致。母线最小弯曲半径(R)值表一(A)立弯母线(B)平弯母线图二硬母线的立弯与平弯a——母线厚度；b——母线宽度；L——母线两支持点之间的距离矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm；上片母线端头与下片母线平弯开始处的距离不应小于50mm（图三）。图三矩形母线搭接母线种类弯曲方式母线断面尺寸（mm）最小弯曲半径（mm）铜铝钢矩形母线平弯50×5及其以下125×10及其以下2a2a2a2.5a2a2a立弯50×5及其以下125×10及其以下1b1.5b1.5b2b0.5b1b棒形母线直径为16及其以下507050直径为30及其以下150150150L——母线两支持点之间的距离母线扭转90°时，其扭转部分的长度应为母线宽度的2.5～5倍（图四）。图四母线扭转90°b——母线的宽度母线接头螺孔的直径宜大于螺栓直径1mm；钻孔应垂直、不歪斜，螺孔间中心距离的误差应为±0.5mm。母线的接触面加工必须平整、无氧化膜。经加工后其截面减少值:铜母线不应超过原截面的3%；铝母线不应超过原截面的5%。具有镀银层的母线搭接面，不得任意锉磨。矩行母线的搭接连接，应符合表二的规定，当母线与设备接线端子连接时，应符合现行国家标准《变压器、高压电器和套管的接线端子》的要求。二、安装施工方法（一）硬母线的安装母线安装基本顺序:选定布线方向→固定金具→打磨清洁母线接头→相间加入母线接头夹板和绝缘垫→单头螺栓穿...
