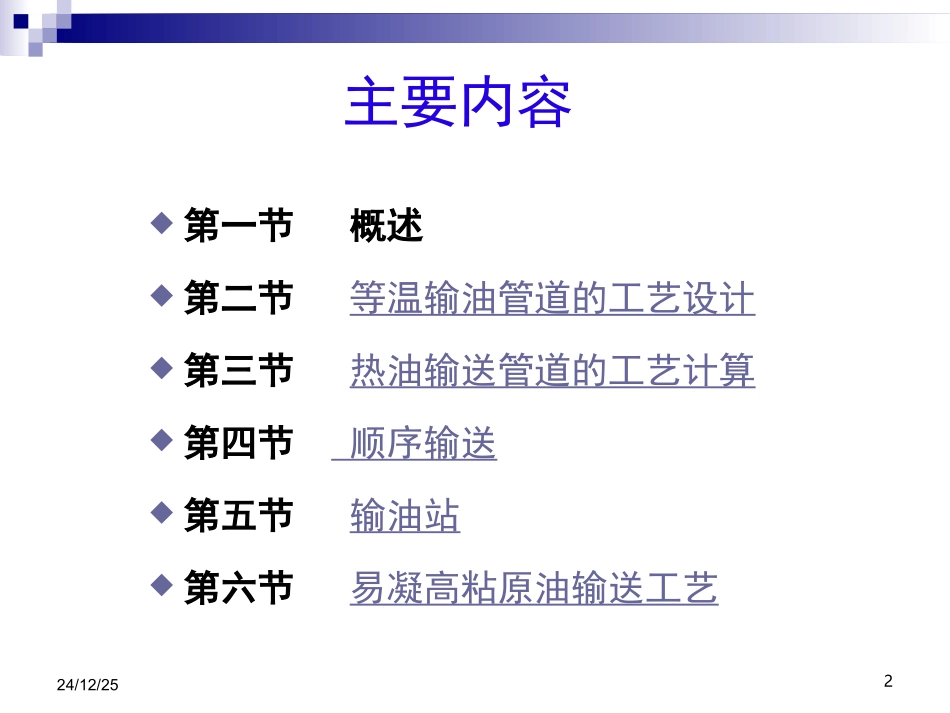

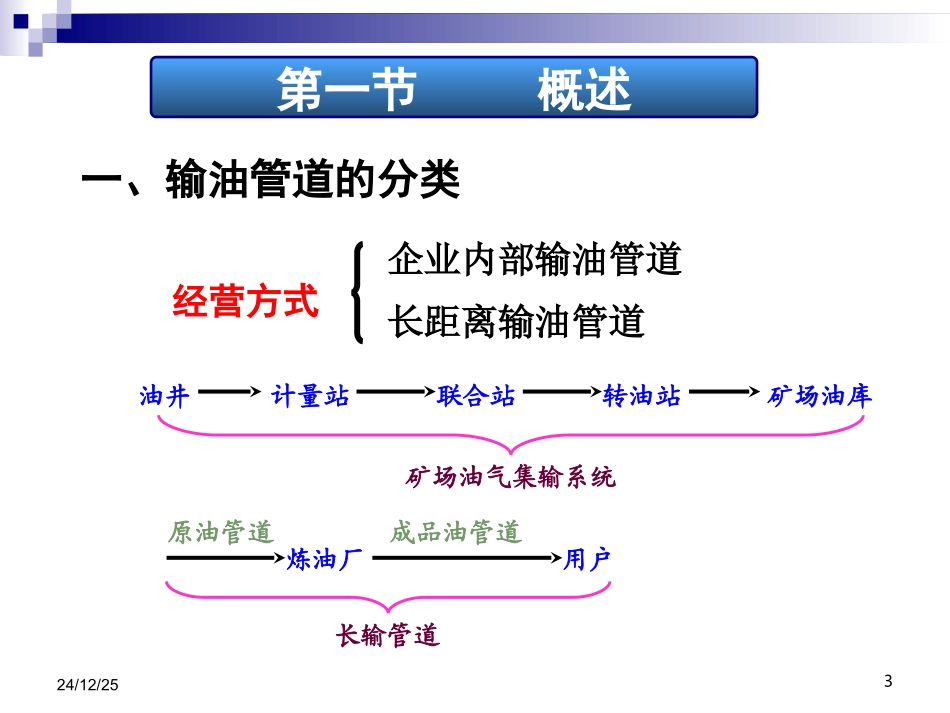

第三章长距离输油管道224/12/25主要内容第一节概述第二节等温输油管道的工艺设计第三节热油输送管道的工艺计算第四节顺序输送第五节输油站第六节易凝高粘原油输送工艺324/12/25一、输油管道的分类企业内部输油管道长距离输油管道经营方式用户炼油厂矿场油库转油站联合站计量站油井矿场油气集输系统长输管道原油管道成品油管道第一节概述424/12/25油品种类是否加热常温（等温）输送管道加热输送管道原油管道成品油管道长距离成品油管道一般采用多种油品在管道输送中“顺序输送”的方式运行汽、煤、柴油等成品油以及低凝低粘轻质原油的输送一般不需加热；易凝高粘原油或重质燃料油需加热输送。524/12/25二、长距离输油管道的组成◆输油站首站中间站末站◆线路输油泵站输油站功能：加压加热计量（首、末站）加热站624/12/25三、长距离输油管道的特点与公路、铁路、水路运输相比，管道运输的优点为：1、运输量大连续运行724/12/252、运费低、能耗小原苏联管线运价约为铁路的1/2，美国约为铁路的1/7-1/10，我国目前基本与铁路持平。(基于合理输量)3、埋地管道受气候环境因素影响小，安全可靠；密闭运输，损耗率低。4、建设投资小，占地面积小。824/12/25管道运输的局限性◆适用于大量、单向、定点运输，不如车船灵活。◆有一经济、合理的输送量范围；◆有极限输量的限制。最大输量受泵和管道限制；对于加热管道，最小输量受加热设备的限制，输量减小、温降加快，当输量小到一定时，在下一站之前油品温度将降至安全极限。924/12/25等温输送加热输送加剂输送（添加降凝剂、减阻剂）成品油顺序输送原油改性输送原油热处理输送其它输送方式原油液环输送原油磁处理输送原油稀释输送原油伴热保温输送四、油品管道输送方式1024/12/25输油管道工艺计算的目的：2.确定管径、泵型号、泵机组数、泵站数和加热站数及沿线站场位置的最优组合方案，并为管道采用的控制和保护措施提供设计参数。1.妥善解决沿线管内流体的能量消耗和能量供应这对主要矛盾。什么叫等温输油管道？输送轻质成品油或低凝点原油的长输管道，沿线不需要加热，油品从首站进入管道，经过一定距离后，管内油温就会等于管道埋深处的地温，故称为等温输油管道。油温=地温=常数。第二节等温输油管道的工艺设计1124/12/25输油泵站的任务就是不断向管道输入油品，并给油流提供一定的压力能，以便维持管内流动。泵站工作特性就是泵站输出的流量Q与压头H之间变化关系H=f(Q)，也就是泵机组的联合工作特性。泵站工作特性就是泵站输出的流量Q与压头H之间变化关系H=f(Q)，也就是泵机组的联合工作特性。单台泵机组的工作特性取决于泵的类型和规格，还与原动机的类型相关。由于离心泵具有排量大、扬程高、效率高、流量调节方便、运行可靠等优点，在长输管道上得到广泛应用。一、输油泵站的工作特性1224/12/251、离心泵的特性方程对于电动离心泵机组，目前原动机普遍采用异步电动机，转速为常数。因此H=f(q)，扬程是流量的单值函数，一般可用二次抛物线方程H=a-bQ2表示。对于长输管道，为便于工艺计算，离心泵特性常采用H=a-bQ2-m的形式，其中a、b为常数，m与流态有关;Q为单泵排量。泵的扬程与排量的变化关系称为泵的工作特性，H-Q（一）离心泵的工作特性1324/12/25H,N,¦Ç%¦ÇHNQ图2-1离心泵特性曲线（1）工作特性：Q↑→H↓（2）效率特性：最高量左右7％区域为高效区（3）功率特性：1000gQHN特性曲线特性曲线1424/12/252、改变泵特性的方法（1）切削叶轮mmQDDbDDaH2020mm,0－变化前后的叶轮直径、式中：DDa、b—与叶轮直径D0对应的泵特性方程中的两个常系数。泵的比转数ns60120200300500(D0-D)/D00.200.150.110.090.07离心泵叶轮的允许切割量1524/12/25mmqnnbnnaH2020式中：n－调速后泵的转速，r/min；n0－调速前泵的转速，r/min；a,b－与转速n0对应的泵特性方程中的两个常系数。（2）改变泵的转速调速措施：改变电动机转速；原动机与泵之间的调速器（如液力耦合器）1624/12/25（3）进口负压调节泵进口在负压下运行...
