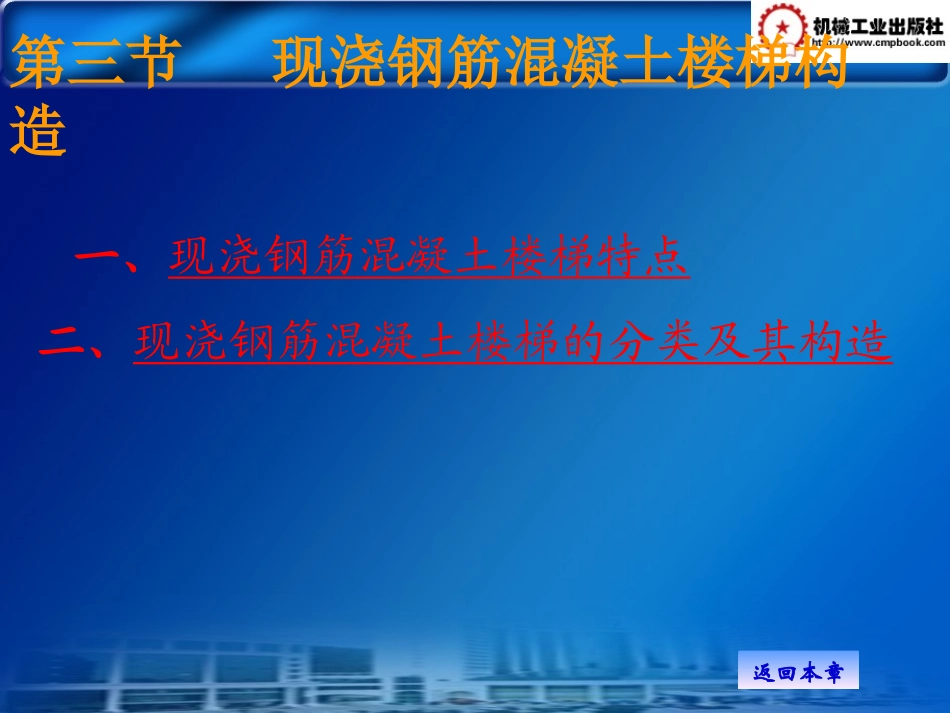

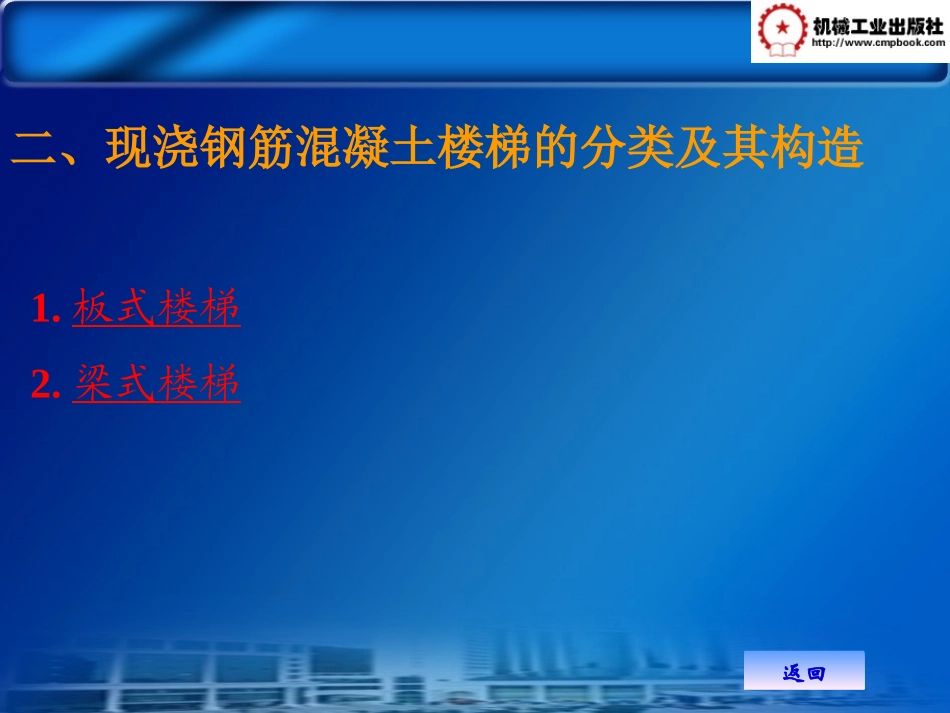

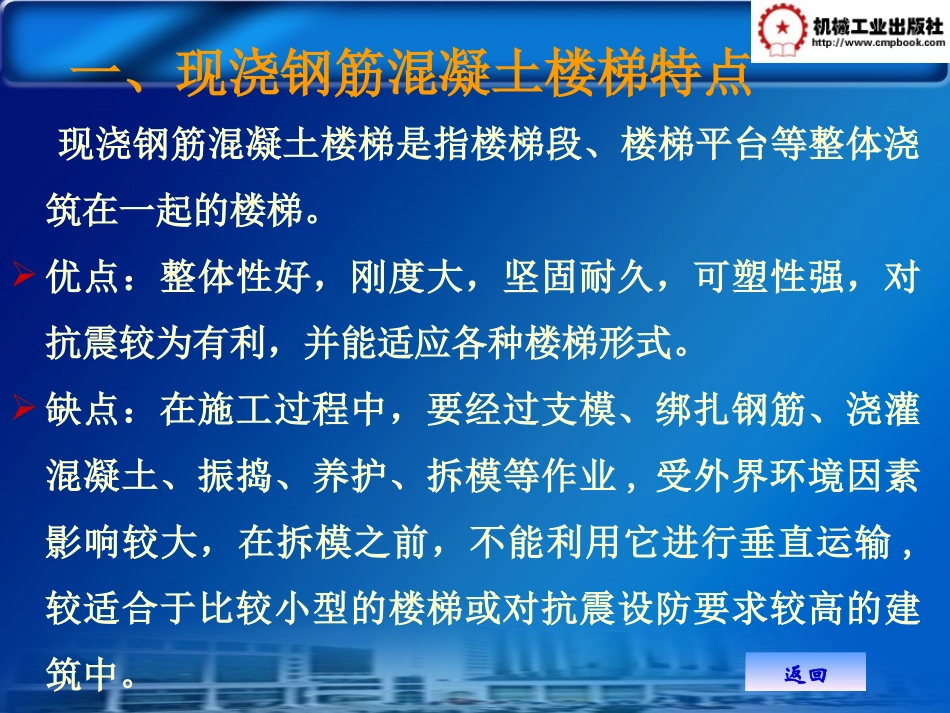

第三节现浇钢筋混凝土楼梯构造一、现浇钢筋混凝土楼梯特点二、现浇钢筋混凝土楼梯的分类及其构造返回本章一、现浇钢筋混凝土楼梯特点现浇钢筋混凝土楼梯是指楼梯段、楼梯平台等整体浇筑在一起的楼梯。优点：整体性好，刚度大，坚固耐久，可塑性强，对抗震较为有利，并能适应各种楼梯形式。缺点：在施工过程中，要经过支模、绑扎钢筋、浇灌混凝土、振捣、养护、拆模等作业,受外界环境因素影响较大，在拆模之前，不能利用它进行垂直运输,较适合于比较小型的楼梯或对抗震设防要求较高的建筑中。返回二、现浇钢筋混凝土楼梯的分类及其构造1.板式楼梯2.梁式楼梯返回1.板式楼梯板式楼梯段作为一块整浇板，斜向搁置在平台梁上。楼梯段相当于一块斜放的板，平台梁之间的距离即为板的跨度，楼梯段应沿跨度方向布置受力钢筋。普通板式楼梯：荷载--梯段板--平台梁--墙或柱。与平台板整浇的板式楼梯。悬臂板式楼梯。见下图图5-12板式楼梯构造图5-13悬臂板式楼梯返回2.梁式楼梯梁板式楼梯由踏步、楼梯斜梁、平台梁和平台板组成。在结构上有双梁布置和单梁布置之分。（1）双梁式梯段（2）单梁式梯段返回（1）双梁式梯段双梁式梯段：系将梯段斜梁布置在踏步的两端，这时踏步板的跨度便是梯段的宽度，也就是楼梯段斜梁间的距离。1）正梁式：梯梁在踏步板之下，踏步板外露，又称为明步。形式较为明快，但在板下露出的梁的阴角容易积灰，如图5-14a所示。2）反梁式：梯梁在踏步板之上，形成反梁，踏步包在里面，又称为暗步。暗步楼梯段底面平整，洗刷楼梯时污水不致污染楼梯底面，但梯梁占去了一部分梯段宽度。图5-14钢筋混凝土梁板式楼梯返回（2）单梁式梯段单梁悬臂式楼梯：系将梯段斜梁布置在踏步的一端，而将踏步另一端向外悬臂挑出。单梁挑板式楼梯：另一种是将梯段斜梁布置在踏步的中间，让踏步从梁的两端挑出，称为单梁挑板式楼梯。单梁挑板式漏楼梯受力更合理。特点：受力复杂，，外形轻巧、美观，常为建筑空间造型所采用图5-13单梁式楼梯返回第四节楼梯的细部构造一、踏步面层及防滑处理二、栏杆、栏板和扶手构造返回本章一、踏步面层及防滑处理1.楼梯踏步面层楼梯的踏步面层应便于行走，耐磨、防滑，便于清洁，同时要求美观。踏步面层的材料，视装修要求而定，常与门厅或走道的楼地面面层材料一致，常用的有水泥砂浆、水磨石、大理石、地砖和缸砖等。图5-24踏步面层构造2.防滑条为防止行人在行走时滑倒，踏步表面应采取防滑和耐磨措施，通常是在踏口处做防滑条。防滑槽为做踏步面层时，留两三道凹槽。防滑条材料可采用铁屑水泥、金刚砂、塑料条、橡胶条、金属条、马赛克等。采用耐磨防滑材料如缸砖、铸铁等做防滑包口，既防滑又起保护作用。标准较高的建筑，可铺地毯或防滑塑料或橡胶贴面。防滑条或防滑凹槽长度一般按踏步长度每边减去150mm。图5-25踏步防滑处理返回二、栏杆、栏板和扶手构造栏杆是布置在楼梯梯段和平台边缘处有一定安全保障度的围护构件。栏杆或栏板顶部供人们行走倚扶用的连续构件，称为扶手。扶手高度是指踏面宽度中点至扶手面的竖向高度，一般高度为900mm。供儿童使用的扶手高度为600mm，室外楼梯栏杆、扶手高度应不小于1100mm。栏杆、扶手在设计、施工时应考虑坚固、安全、适用、美观。返回图5-26楼梯扶手高度位置（一）空花栏杆（二）栏板构造(三)组合式栏板（四）扶手构造（一）空花栏杆空花栏杆多用方钢、圆钢、扁钢等型材焊接或铆接成各种图案，既起防护作用，又有一定的装饰效果。常见栏杆形式如图5-27所示。图5-27栏杆的形式1.常用栏杆断面尺寸圆钢Ф16mm～Ф25mm，方钢15mm×15mm～25mm×25mm,扁钢30mm～50mm×3mm～6mm，钢管Ф20mm～Ф50mm。2.在儿童活动的场所如幼儿园、住宅等建筑，为防止儿童穿过栏杆空挡发生危险事故，栏杆垂直杆件间净距不应大于110mm，且不能采取易于攀登的花饰。3.栏杆与楼梯段连接方法(1)埋铁件焊接：即将栏杆的立杆与楼梯段中预埋的钢板或套管焊接在一起；如图5-28a、f所示(2)预留孔洞插接：即将栏杆的立杆端部做成开脚或倒刺插入楼梯段预留的孔洞，用水泥砂浆或细石混凝土填实；如图5-28b、c...
