第四讲 液压控制阀(二)VIP免费

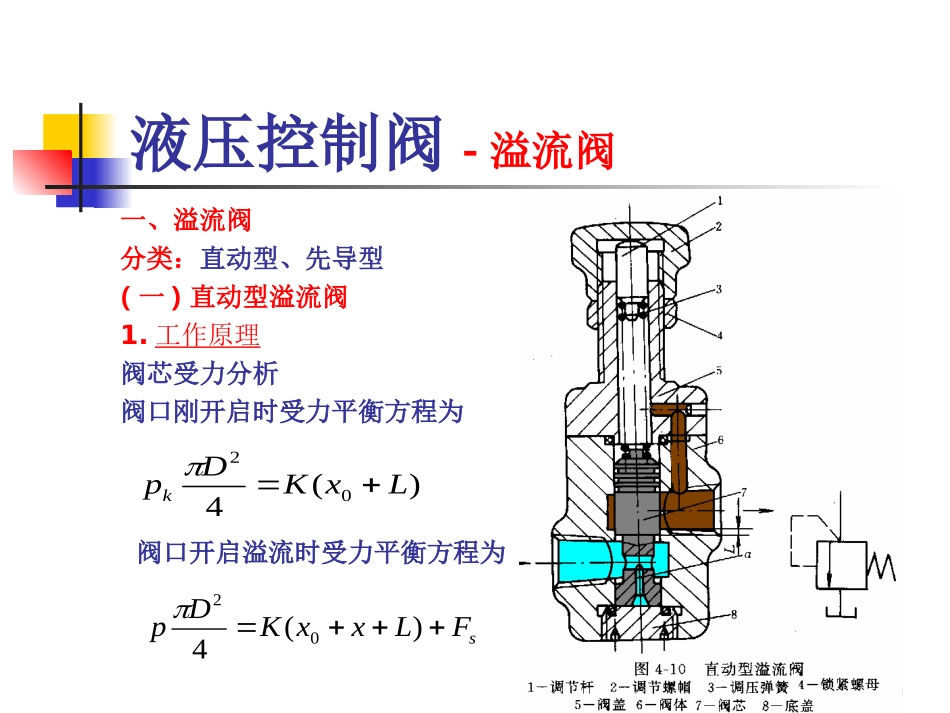

液压与气压传动主讲：孙清洲FLNE液压控制阀压力控制阀：用于控制液压系统压力大小、或利用压力变化作为信号控制其它元件动作的控制阀。分类：1.溢流阀2.减压阀3.顺序阀4.压力继电器FLNE液压控制阀-溢流阀一、溢流阀分类：直动型、先导型(一)直动型溢流阀1.工作原理阀芯受力分析阀口刚开启时受力平衡方程为)(402LxKDpk阀口开启溢流时受力平衡方程为sFLxxKDp)(402FLNE液压控制阀-溢流阀直动式溢流阀是靠液压力和弹簧力直接相平衡的原理工作直动式溢流阀的工作原理油液由油口进入后通过阻尼孔进入主阀芯的下方，当液压力小于阀芯上调压弹簧的弹力时，阀芯被弹簧顶在阀座上，这时进油口和出油口不通。当液压力大于弹簧力时，阀芯被油液顶起，进油口和出油口相通，阀开始溢流，调节弹簧的弹力就可调整阀的溢流压力。FLNEFLNE液压控制阀-溢流阀2.特点A、由弹簧力和液压力直接相平衡来工作，调节弹簧力即可调节溢流压力，因此称为直动式。B、由于弹簧刚度较大，加之液动力的影响，当溢流阀的流量波动时将引起溢流压力的波动。C、用于低压小流量液压系统(现较少采用)FLNE液压控制阀-溢流阀(二)先导式溢流阀1.工作原理FLNEFLNE液压控制阀-溢流阀工作原理：先导式溢流阀由先导阀和主阀两部分组成。油泵打出的油液一路进入主阀芯的下腔，另一路进入主阀芯的上腔及先导阀。当液体的压力小于先导阀的调定压力时，先导阀关闭，作用于主阀芯上、下端面上的压力相等，在主阀弹簧力及上、下端压力差的作用下，主阀芯处于关闭状态。当液压力大于先导阀的调定压力时，先导阀打开并溢流，主阀芯上端的油液压力降低，这时主阀芯上下端的压力差克服弹簧力将主阀芯向上抬起，主阀芯处于开启状态，溢流阀开始溢流。FLNEFLNE液压控制阀-溢流阀FLNEFLNE液压控制阀-溢流阀2.先导式溢流阀的特点1)先导式溢流阀的主阀芯是靠阀芯两端的压力差和弹簧力相平衡的原理来工作的，因此称为差压式。2)先导阀的流量仅为阀的流量的1%，阀芯很小，调压弹簧的刚度较小，调压方便。3)主阀弹簧刚度较小，流量波动时引起的压力波动小。4)在先导阀上设远程控制口，可实现远程调压。FLNE液压控制阀-溢流阀(三)溢流阀的特性压力流量特性Pk—溢流阀的开启压力；Pb—溢流阀阀口关闭压力；Ps—流量为额定值时的压力。溢流阀的流量特性：压力随流量而波动的性能称为溢流阀的流量特性或启闭特性。FLNE液压控制阀-溢流阀2.压力超调量：当溢流阀由卸荷状态突然向额定压力状态转变或由零流量状态向额定压力额定流量工况转变过程中，由于阀芯运动的惯性、粘性摩擦以及油液压缩性的影响，油液的压力将先迅速升高到一个压力峰值，然后逐渐衰减波动，最后稳定在额定压力，这种现象称为压力超调。压力峰值和额定压力之差称为压力超调量。FLNE液压控制阀-溢流阀3.溢流阀的压力损失和卸荷压力：溢流阀的压力损失：当调压弹簧的预压缩量为零，流经溢流阀的油液流量为额定流量时，溢流阀的进口油液压力称为压力损失，略高于卸荷压力。卸荷压力：当先导式溢流阀的控制口连油箱时，流经溢流阀的油液流量为额定流量时，溢流阀的进口油液压力称为卸荷压力，一般小于0.5MPa(四)溢流阀的作用溢流阀一般均并联在主油路中，出油口连油箱。根据其处的位置不同可起调压、限压、卸荷等作用。FLNE液压控制阀-溢流阀1.调压作用在定量泵供油，进油或回油节流调速系统中，用溢流阀调定油泵的供油压力，其形成的回路称为调压回路，此时的溢流阀起溢流调压作用。FLNE液压控制阀-溢流阀2.卸荷作用先导溢流阀可以和电磁阀结合使系统卸荷，此时的溢流阀做卸荷阀用。卸荷压力：当先导式溢流阀控制油口连油箱，流经溢流阀的流量为额定流量时，溢流阀的进油口的压力为卸荷压力。FLNE液压控制阀-溢流阀3溢流阀起安全阀的作用：在定量泵供油旁路节流调速系统或在变量泵供油容积调速系统中，溢流阀起限压作用，这时称为安全阀FLNE液压控制阀-溢流阀(五)溢流阀的特点：1.并联在主油路上，起调压、限压或卸荷作用；2.出油口联油箱；3.调定或限制进油口油液的压力；4.采用内泄漏方式；5.溢流阀不工作时阀芯处于关闭壮态(常闭)。FLNE液压控制阀-减压阀二、...
