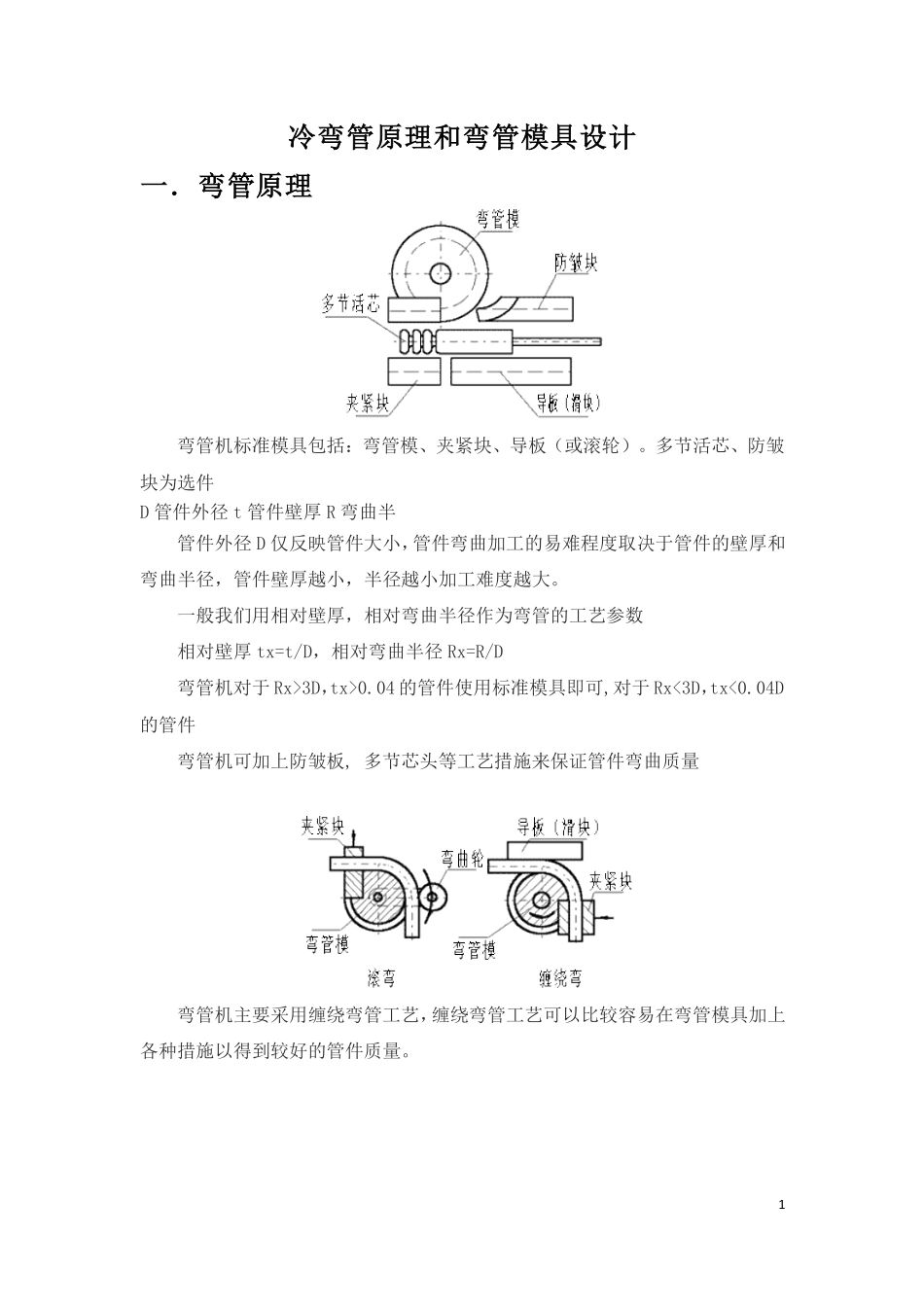

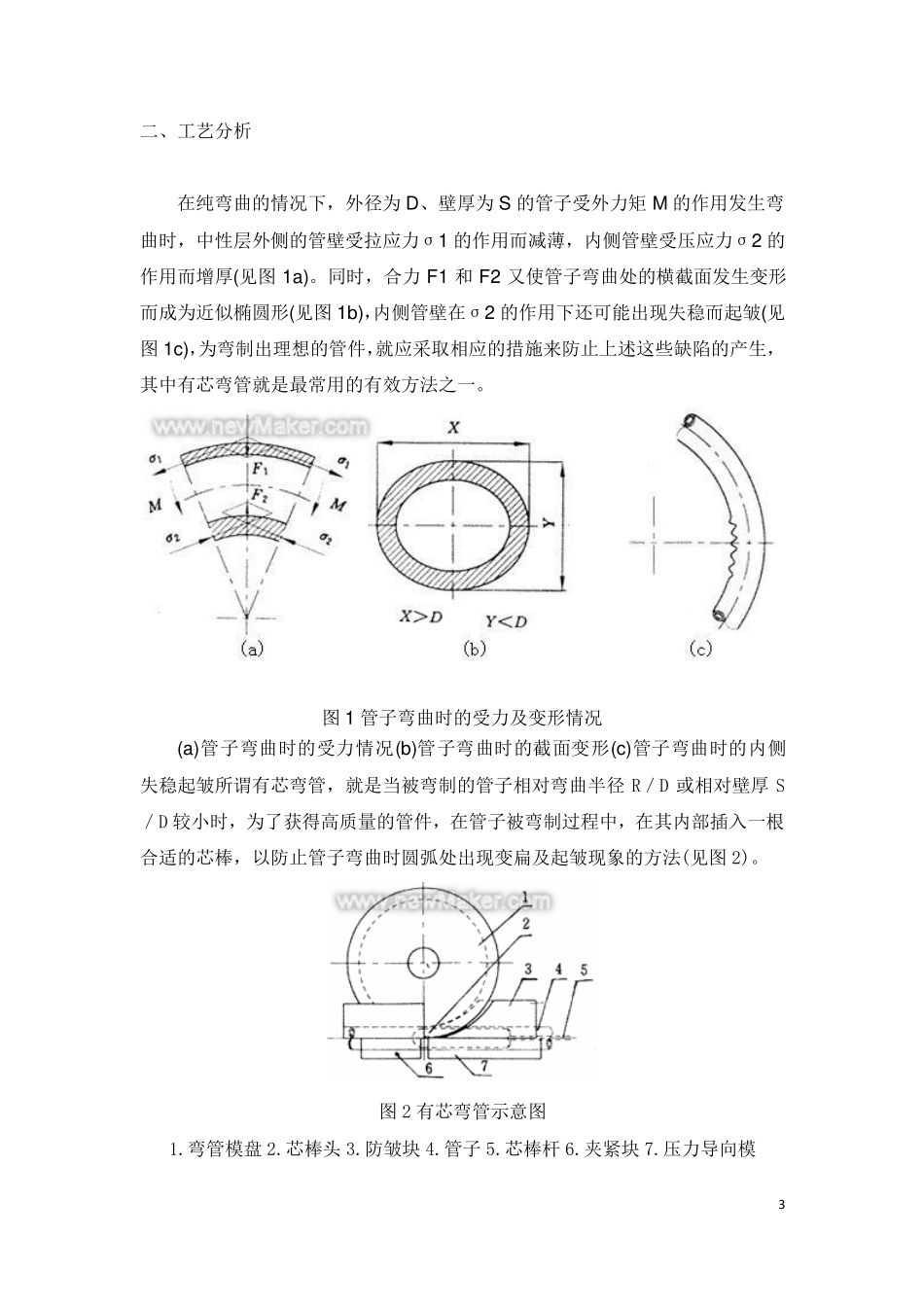

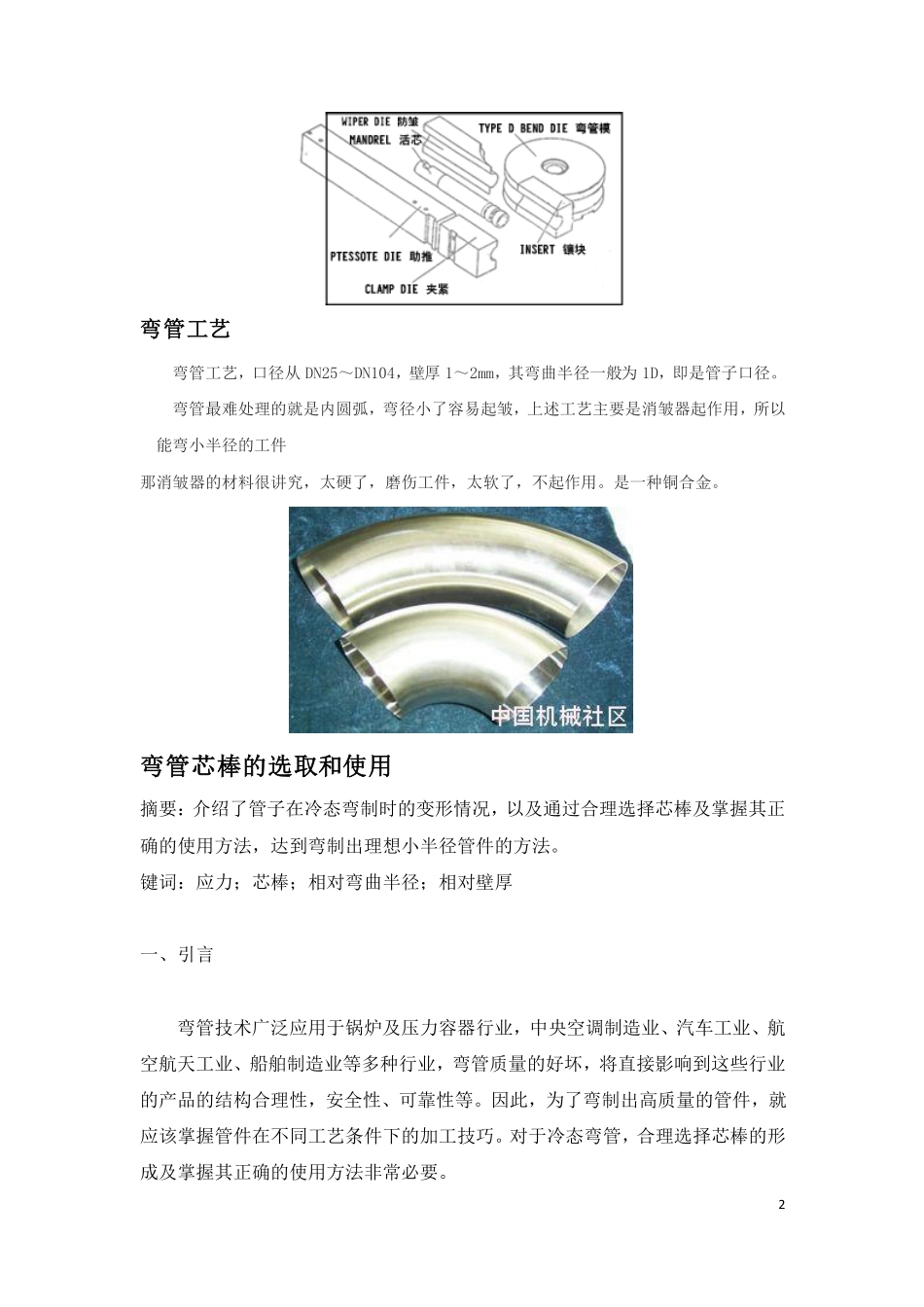

1冷弯管原理和弯管模具设计一．弯管原理弯管机标准模具包括：弯管模、夹紧块、导板（或滚轮）。多节活芯、防皱块为选件D管件外径t管件壁厚R弯曲半管件外径D仅反映管件大小，管件弯曲加工的易难程度取决于管件的壁厚和弯曲半径，管件壁厚越小，半径越小加工难度越大。一般我们用相对壁厚，相对弯曲半径作为弯管的工艺参数相对壁厚tx=t/D，相对弯曲半径Rx=R/D弯管机对于Rx>3D，tx>0.04的管件使用标准模具即可,对于Rx<3D，tx<0.04D的管件弯管机可加上防皱板,多节芯头等工艺措施来保证管件弯曲质量弯管机主要采用缠绕弯管工艺，缠绕弯管工艺可以比较容易在弯管模具加上各种措施以得到较好的管件质量。2弯管工艺弯管工艺，口径从DN25～DN104，壁厚1～2mm，其弯曲半径一般为1D，即是管子口径。弯管最难处理的就是内圆弧，弯径小了容易起皱，上述工艺主要是消皱器起作用，所以能弯小半径的工件那消皱器的材料很讲究，太硬了，磨伤工件，太软了，不起作用。是一种铜合金。弯管芯棒的选取和使用摘要：介绍了管子在冷态弯制时的变形情况，以及通过合理选择芯棒及掌握其正确的使用方法，达到弯制出理想小半径管件的方法。键词：应力；芯棒；相对弯曲半径；相对壁厚一、引言弯管技术广泛应用于锅炉及压力容器行业，中央空调制造业、汽车工业、航空航天工业、船舶制造业等多种行业，弯管质量的好坏，将直接影响到这些行业的产品的结构合理性，安全性、可靠性等。因此，为了弯制出高质量的管件，就应该掌握管件在不同工艺条件下的加工技巧。对于冷态弯管，合理选择芯棒的形成及掌握其正确的使用方法非常必要。3二、工艺分析在纯弯曲的情况下，外径为D、壁厚为S的管子受外力矩M的作用发生弯曲时，中性层外侧的管壁受拉应力σ1的作用而减薄，内侧管壁受压应力σ2的作用而增厚(见图1a)。同时，合力F1和F2又使管子弯曲处的横截面发生变形而成为近似椭圆形(见图1b)，内侧管壁在σ2的作用下还可能出现失稳而起皱(见图1c)，为弯制出理想的管件，就应采取相应的措施来防止上述这些缺陷的产生，其中有芯弯管就是最常用的有效方法之一。图1管子弯曲时的受力及变形情况(a)管子弯曲时的受力情况(b)管子弯曲时的截面变形(c)管子弯曲时的内侧失稳起皱所谓有芯弯管，就是当被弯制的管子相对弯曲半径R／D或相对壁厚S／D较小时，为了获得高质量的管件，在管子被弯制过程中，在其内部插入一根合适的芯棒，以防止管子弯曲时圆弧处出现变扁及起皱现象的方法(见图2)。图2有芯弯管示意图1.弯管模盘2.芯棒头3.防皱块4.管子5.芯棒杆6.夹紧块7.压力导向模4三、弯管方式的选择一般来说，冷态弯管有两种方式：一种为无芯弯管，一种为有芯弯管。对于在什么情况下采用无芯弯管，什么情况下采用有芯弯管以及在有芯弯管时选用何种芯棒，需要对弯制管件的相对弯曲半径R／D及相对壁厚S／D、弯曲角度α数值的大小进行分析之后来确定。R／D、S／D及α各值与弯管方式及芯棒形状之间的相互关系如表1所示，弯管时参照此表可达到满意的效果。从表1可以看出，对于相同外径D、壁厚S的管子，在弯制不同的圆弧半径R时，由于其相对弯曲半径R／D、相对壁厚S／D以及弯曲角度α的不同，可分别选用下列方式进行弯管：①无芯弯管、②使用硬式芯棒弯管、③使用软式芯棒弯管等。当R／D≥3、S／D≥0.05时，采用无芯弯管即可；当R／D≤2.5、S／D≥0.05或R／D≥3、S／D≥0.025时，使用硬式芯棒可达到预期的效果；当R／D与S／D两者都较小而弯曲角度α较大时，弯管过程中必须使用软式芯棒。表1注：1.选择虚线下面的方式进行弯管时，应配防皱块；2.N—表示可以不使用芯棒(即无芯弯管)；3.H—表示可以使用硬式芯棒弯管；4.F—表示需使用软式芯棒弯管，后面的数字为推荐的球节数。四、芯棒的选用芯棒的形状是多种多样的，对于具有不同相对弯曲半径或相对壁厚的管件，以及对其加工要求的不同，应选用不同的形状芯棒。一般情况下，可将芯棒分为两大类：一种为硬式芯棒(见图3a、b、c)，一种为软式芯棒(见图3d、e、f)5图3芯棒的基本形状(a)圆柱芯棒(b)圆柱球头芯棒(c)爪形芯棒(d)链式芯棒(e)软轴芯棒(f)球窝节芯棒在选用硬式芯棒时，由于圆柱形芯棒(或圆柱球头芯棒...
