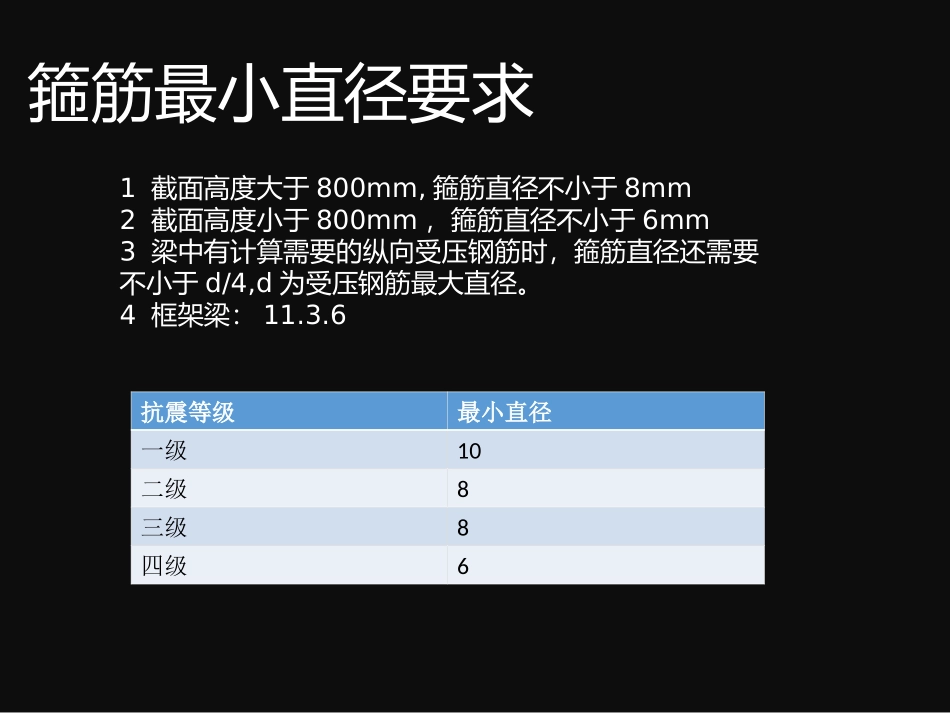

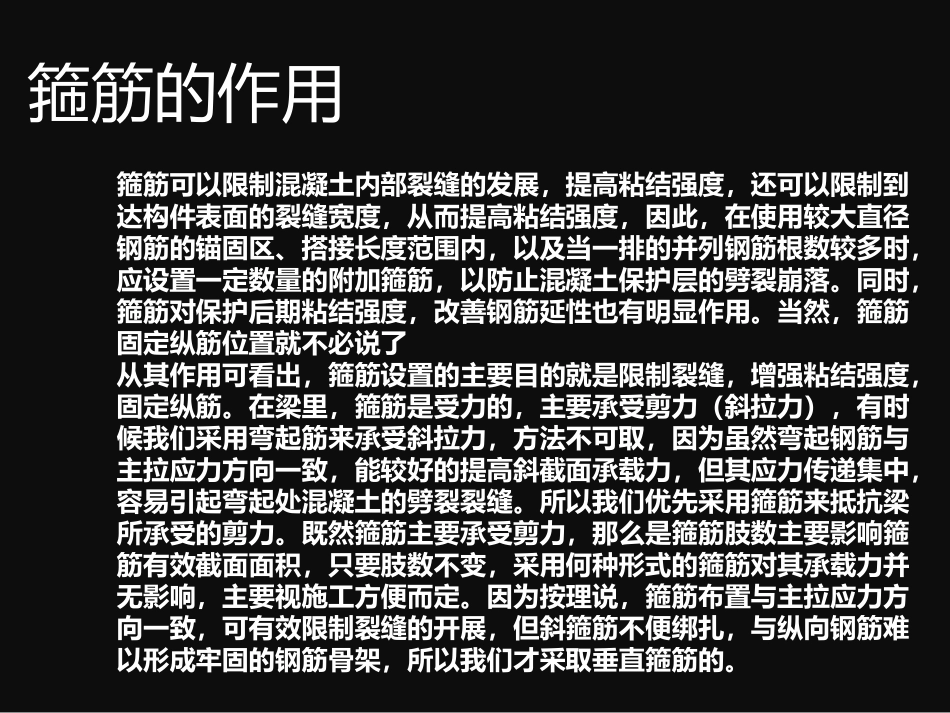

箍筋的构造要求箍筋的作用箍筋可以限制混凝土内部裂缝的发展，提高粘结强度，还可以限制到达构件表面的裂缝宽度，从而提高粘结强度，因此，在使用较大直径钢筋的锚固区、搭接长度范围内，以及当一排的并列钢筋根数较多时，应设置一定数量的附加箍筋，以防止混凝土保护层的劈裂崩落。同时，箍筋对保护后期粘结强度，改善钢筋延性也有明显作用。当然，箍筋固定纵筋位置就不必说了从其作用可看出，箍筋设置的主要目的就是限制裂缝，增强粘结强度，固定纵筋。在梁里，箍筋是受力的，主要承受剪力（斜拉力），有时候我们采用弯起筋来承受斜拉力，方法不可取，因为虽然弯起钢筋与主拉应力方向一致，能较好的提高斜截面承载力，但其应力传递集中，容易引起弯起处混凝土的劈裂裂缝。所以我们优先采用箍筋来抵抗梁所承受的剪力。既然箍筋主要承受剪力，那么是箍筋肢数主要影响箍筋有效截面面积，只要肢数不变，采用何种形式的箍筋对其承载力并无影响，主要视施工方便而定。因为按理说，箍筋布置与主拉应力方向一致，可有效限制裂缝的开展，但斜箍筋不便绑扎，与纵向钢筋难以形成牢固的钢筋骨架，所以我们才采取垂直箍筋的。箍筋最小直径要求1截面高度大于800mm,箍筋直径不小于8mm2截面高度小于800mm，箍筋直径不小于6mm3梁中有计算需要的纵向受压钢筋时，箍筋直径还需要不小于d/4,d为受压钢筋最大直径。4框架梁：11.3.6抗震等级最小直径一级10二级8三级8四级6箍筋计算公式一般的算法是箍筋长度=(梁宽-保护层*2+梁高-保护层*2)*2+1.9d*2+max(10d，75mm)*2如果按实计算及下料长度，那么算法是：90/90的箍筋钢筋计算公式为：箍筋内皮周长-5个90°弯钩内皮差（0.288d）+2个弯钩处的平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度+18.56d钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+141.3690/180的箍筋钢筋计算公式为：箍筋内皮周长-4个90°弯钩内皮差（0.288d）+1个180°弯钩中心线长+2个弯钩平直段长度(10d＞75mm时，平直长度为10d，10d＜75mm时，平直长度为75mm)即在钢筋规格为10d＞75mm时，箍筋长度=构件周长-8保护层厚度-28.268d钢筋规格为10d＜75mm，即箍筋直径为6mm时，箍筋长度=构件周长-8保护层厚度+199.61箍筋最大间距要求：•1.一般箍筋最大间距表：当有计算需要的纵向受压筋时•箍筋间距不大于15d，并不大于400mm。•当一层内的纵向受压钢筋多于5根并且直径大于18mm时，箍筋间距不大于10d，d为纵向受压钢筋最小直径。•当梁的宽度大于400mm且一层内的纵向受压钢筋多于3根，或梁宽度小于400mm但一层内的纵向受压钢筋多于4根，应该设置复合箍筋（4支箍）弯剪扭构件中•在超静定结构中，考虑协调扭转而设置的箍筋，其间距不宜大于0.75b.b的取值：梁端箍筋肢距•对于一级抗震：不宜大于200mm和20倍箍筋直径的最大值•对于二级、三级抗震：不宜大于250mm和20倍箍筋直径的最大值•各抗震等级都不宜大于300mm谢谢观赏
