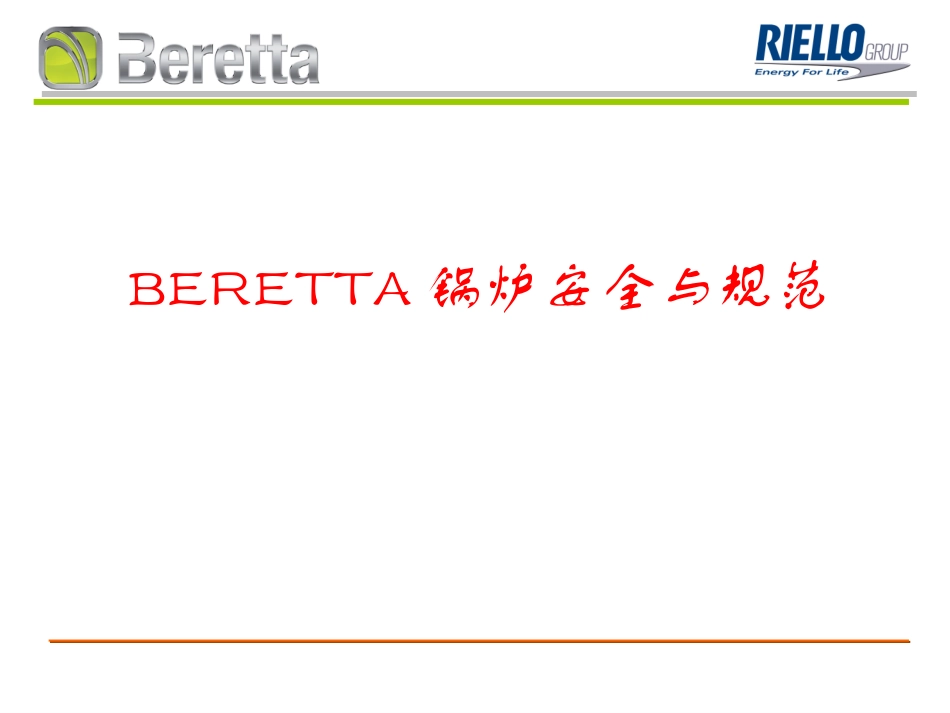

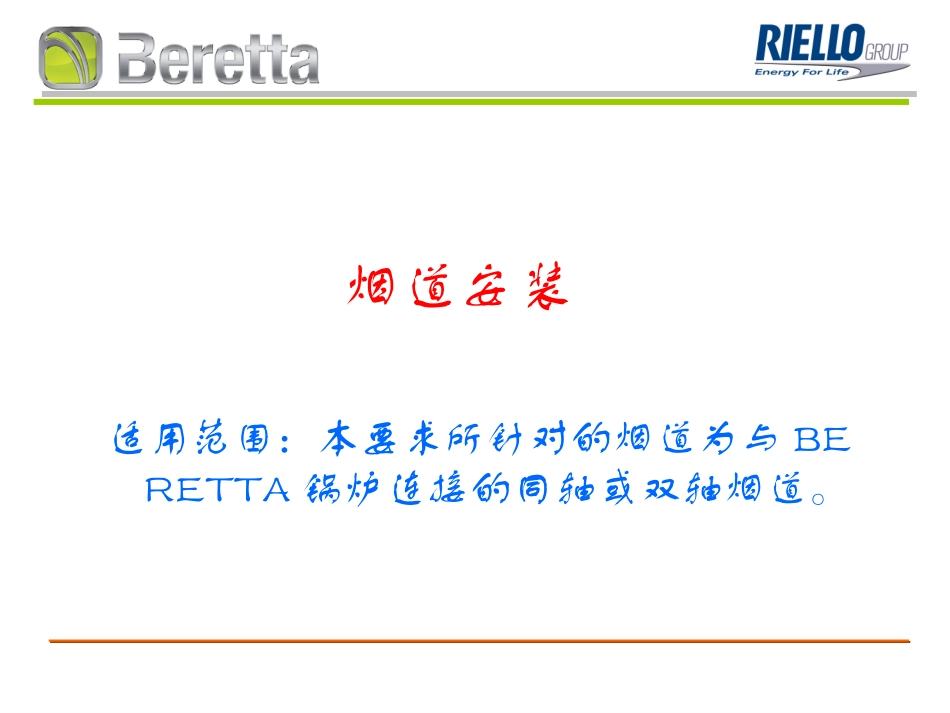

BERETTA锅炉安全与规范烟道安装适用范围：本要求所针对的烟道为与BERETTA锅炉连接的同轴或双轴烟道。概述•本“要求”的烟道是指同轴φ60/100和双轴烟道φ80，以及与其相关的附件：•同轴烟道是由内侧的烟管与外侧的风管组成。同轴烟道的最末端，烟管必须比风管长至少55mm。•双轴烟道是由独立的烟管和风管组成。烟道安装基本原则1.安装容易，检修方便，对人及周围物体不产生影响2.安装应保证烟道气密性要求3.安装时，应具有防雨、雪、风功能4.烟道安装应符合防火与防腐要求烟道安装注意事项1.烟道及附件尺寸：1)卡接式φ60-100mm同轴烟道2)插接式Φ60-100mm同轴烟道3)Φ80mm双轴烟道长度（m）烟道法兰弯头损失（m）45°90°<1m安装NN>1m不安装2.烟道长度与烟道法兰--Φ60-100mm同轴烟道锅炉型号烟道水平最大长度(m)CiaoN,Mynute,Kompakt,ExclusiveMIXNCiaoJ,MynuteJ,ExclusiveN长度（m）空气+排烟烟道法兰弯头损失（m）45°90°<5+5安装NN>5+5不安装2.烟道长度与烟道法兰—Φ80mm双轴烟道锅炉型号烟道水平最大长度(m)CiaoN,Mynute,Kompakt,ExclusiveMIXNCiaoJ,MynuteJ,ExclusiveN3.烟道安装应满足密封性要求：a.卡接式φ60-100mm同轴烟道用不同卡箍分别将烟道内外层紧固，并在卡箍开口处加软垫以保证烟道在接口处密封良好b.插接式φ60-100mm同轴烟道烟气道的密封环应密封良好，空气道的卡箍应当夹紧c.Φ80mm双轴烟道接口的密封环应密封良好4.烟道防水要求：1)若在烟道中，不装冷凝水收集器，其水平段应有1:100的向下斜度，使烟道出口高度低于室内部分，以防雨、雪及冷凝水倒灌入锅炉。2)若在烟道中有冷凝水收集器，烟道水平段应有1：100的向上斜度，并在室外出口采暖防雨雪措施。冷凝水收集器的排水口必须连接到下水口，以方便冷凝水的排放。冷凝水收集器的安装位置与锅炉烟道口中心线的距离必须小于1m。3)竖向安装的烟道，在竖管低端应设置排水口，且顶端应有防雨措施。烟道排水口应与下水管线相连。5.烟道防风要求：1)当烟道安装在建筑物的主导风向的外墙上，烟道出口处应加防风弯头或风帽。2)使用双轴烟道时，进出口不可安装在建筑物的对侧6.烟道出口与障碍物最小距离：烟气速度方向上：600mm，其余空间为：300mm。7.当烟道出口外，上部有封密的空间，应按下图安装。8.烟道过外墙处应有护套，防止烟气倒流。9.烟道不可安装于吊顶内,若必须放入时,吊顶应为不燃材料并应在吊顶上设活板以供检查。10.两台锅炉烟道安装：对吹、并行且在同一平面，最小间距应保持2500mm;两条烟道相对，出口最小间距3000mm。11.烟道防腐要求：烟道安装应具有一定的防腐能力，尤其对酸性环境应有一定的适应能力。检修操作规范点火前的准备事项自来水水压检查：0.05~0.6MPa。水质：<450mg/l.符合国家中等硬度饮用水准GB5749－85。采暖系统注水压力：0.5~1.5bar，即0.05~0.15MPa。管道直径：应符合锅炉的要求。密封性：水管路连接是否有泄漏。水电压：220V,±5%。GBJ52-83工业与民用供电系统设计规范频率：50Hz。导线外皮是否良好；绝缘性能是否符合相应的国家标准。电源接入引线的极性是与正确，是否与说明书一致，电源的L-N极间电压是否为220V，N-G之间的电压是否为0V。电气种：应与锅炉所注明的气种符合。GB50028-1993压力：阀前动压，燃气供应压力表GB50028-1993气种额定压力mmH2O波动范围人工煤气1000.75~1.5天然气2000.75~1.5瓶装液化气280±50mmH2O管道液化气2800.75~1.5燃气阀前动压，对于BERETTA锅炉阀前动压的最低值见下表：气种最小阀前动压mmH2O人工煤气70天然气130瓶装液化气230管道液化气230燃气阀压力计燃气进气管密封性：是否有泄漏。漏气量不应大于70ml/h.检测方法见下图：若压力计的读数没有变化，则说明没有泄漏；否则，应检测出泄漏部位，并采取相应的措施。燃气管管径（从燃气表后到锅炉本体）：符合说明书要求。烟道的坡度：观察烟道是否有向下的坡度。烟道的密封性：观察烟道表面接口连接是否完好。检查锅炉安装是否牢固。锅炉正面不得站人点火1.打开电源开关，且将燃气阀门关闭，将锅炉置于采暖或热水状态。若：锅炉应在大约10秒钟后显示红灯，则说明锅炉的安全系统正常；否则，...
