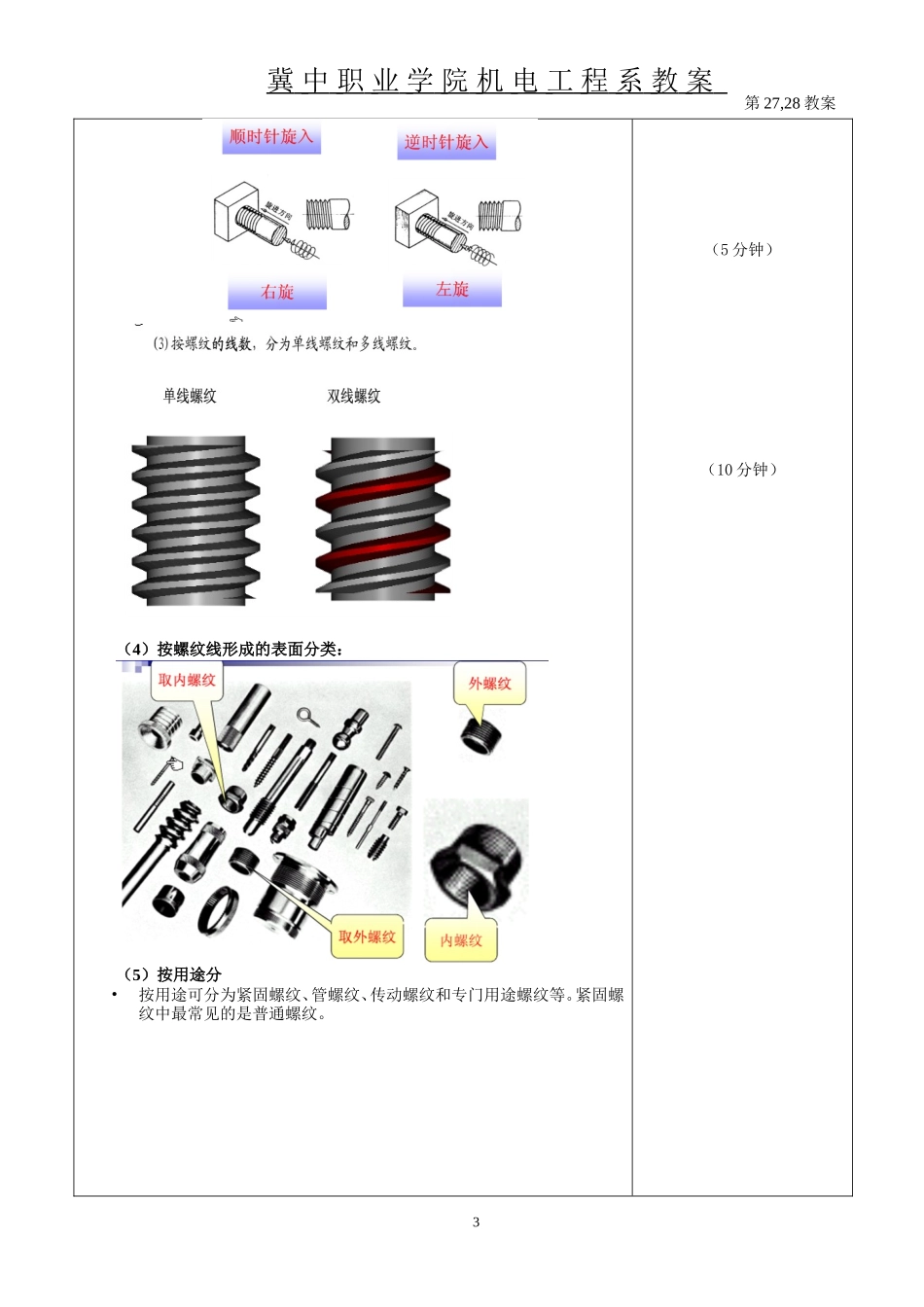

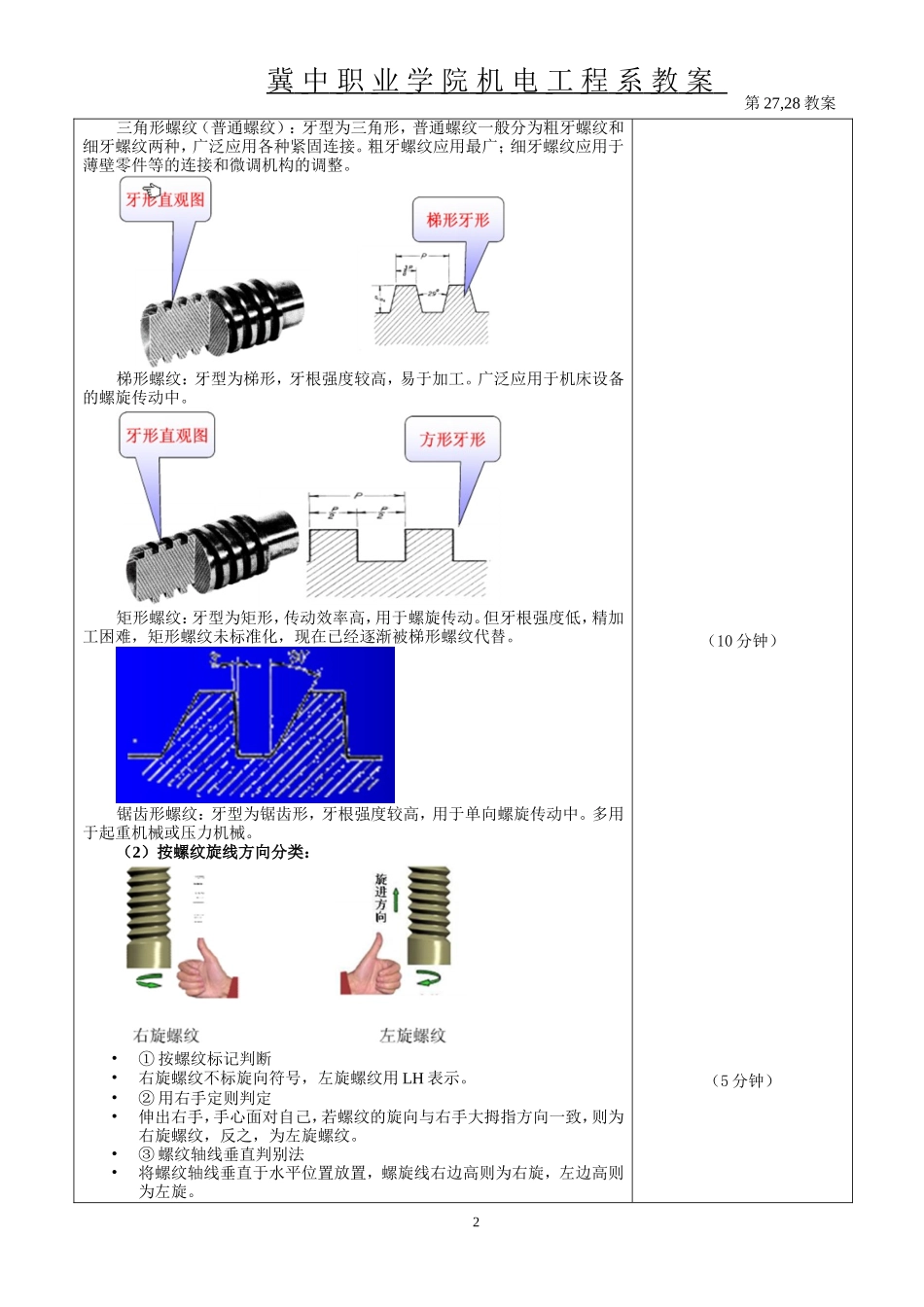

冀中职业学院机电工程系教案第27,28教案课程名称汽车机械基础学时2教师课题第四节螺旋机构课型学习目标1、了解螺纹的应用和分类2、熟悉螺纹的主要参数3、了解螺纹分类、代号4、能熟练运用左、右手法则判断运动方向。学习重点1、螺纹及螺纹联接及其零件的结构和类型2、螺纹连接的预紧和防松3、掌握普通螺旋传动的分类及旋进方向的判定。学习难点螺纹连接的预紧和防松运用左、右手法则判断运动方向。教学方法讲授与设问相结合，课堂讨论法，归纳法教学手段多媒体PPT、板书教学活动流程一、组织教学二、导入两个零件既需要连接，又可以方便的拆卸，你考虑用哪种连接？你或许见过或用过普通车床、台虎钳、千分尺和活络扳手，其中就应用了螺旋传动。三、新授课第四节螺旋机构螺旋机构由螺杆、螺母和机架组成（一般把螺杆和螺母之一作成机架），其主要功用是将旋转运动变换为直线运动，并同时传递运动和动力，是机械设备和仪器仪表中广泛应用的一种传动机构。按用途和受力情况，螺旋机构又可分为传递运动、动力和用于调整等三种类型；按螺旋副的摩擦性质，螺旋机构可分为滑动螺旋机构、滚动螺旋机构和静压螺旋机构三种类型。螺旋机构具有结构简单、工作连续平稳、传动比大、承载能力强、传递运动准确，易实现自锁等优点，故应用广泛。螺旋机构的缺点是摩擦损耗大、传动效率低。随着滚珠螺纹的出现，缺点已得到很大的改善。一、螺旋传动的定义：利用螺旋副来传递运动（或）动力的一种机械传动，可以方便地把主动件的回转运动转变为从动件的直线运动。二、按螺纹牙型的分类：螺纹就是在圆柱或圆锥表面上，沿着螺旋线所形成的具有相同剖面的连续凸起。点名，记考勤（2分钟）教师提问，学生回答（3分钟）（5分钟）（5分钟）实物举例1冀中职业学院机电工程系教案第27,28教案三角形螺纹（普通螺纹）：牙型为三角形，普通螺纹一般分为粗牙螺纹和细牙螺纹两种，广泛应用各种紧固连接。粗牙螺纹应用最广；细牙螺纹应用于薄壁零件等的连接和微调机构的调整。梯形螺纹：牙型为梯形，牙根强度较高，易于加工。广泛应用于机床设备的螺旋传动中。矩形螺纹：牙型为矩形，传动效率高，用于螺旋传动。但牙根强度低，精加工困难，矩形螺纹未标准化，现在已经逐渐被梯形螺纹代替。锯齿形螺纹：牙型为锯齿形，牙根强度较高，用于单向螺旋传动中。多用于起重机械或压力机械。（2）按螺纹旋线方向分类：•①按螺纹标记判断•右旋螺纹不标旋向符号，左旋螺纹用LH表示。•②用右手定则判定•伸出右手，手心面对自己，若螺纹的旋向与右手大拇指方向一致，则为右旋螺纹，反之，为左旋螺纹。•③螺纹轴线垂直判别法•将螺纹轴线垂直于水平位置放置，螺旋线右边高则为右旋，左边高则为左旋。（10分钟）（5分钟）2冀中职业学院机电工程系教案第27,28教案（4）按螺纹线形成的表面分类：（5）按用途分•按用途可分为紧固螺纹、管螺纹、传动螺纹和专门用途螺纹等。紧固螺纹中最常见的是普通螺纹。（5分钟）（10分钟）3冀中职业学院机电工程系教案第27,28教案粗牙普通螺纹细牙普通螺纹管螺纹三、普通螺纹的主要参数：（15分钟）（15分钟）举例4冀中职业学院机电工程系教案第27,28教案螺距：相邻两牙在中经上对应两点间的轴向距离。导程：同一条螺旋线上相邻两牙在中经上对应两点间的轴向距离。四、螺纹标注5冀中职业学院机电工程系教案第27,28教案（10分钟）对比（10分钟）举例6冀中职业学院机电工程系教案第27,28教案螺纹标注注意事项：二、滑动螺旋传动机构按螺杆上螺旋副的数目，滑动螺旋机构可分为单螺旋机构和双螺旋机构两种。1．单螺旋机构由一个螺杆和一个螺母组成。根据螺杆和螺母相对运动的组合，单螺旋机构有四种基本传动形式，其运动形式及特点、应用见表6-3。7冀中职业学院机电工程系教案第27,28教案2．双螺旋机构具有两段不同螺纹的螺杆与两个螺母组成的螺旋机构称为双螺旋机构。3．差动螺旋机构当两螺旋副中的螺纹旋向相同时，则形成差动螺旋机构。如图6-36所示。4．复式螺旋机构如图6-37所示的电杆线张紧器，图6-38所示的弹簧圆规均属于复式螺旋机构。三、滚动螺旋传动机构为减少摩擦，提高传动效率和精度，...
