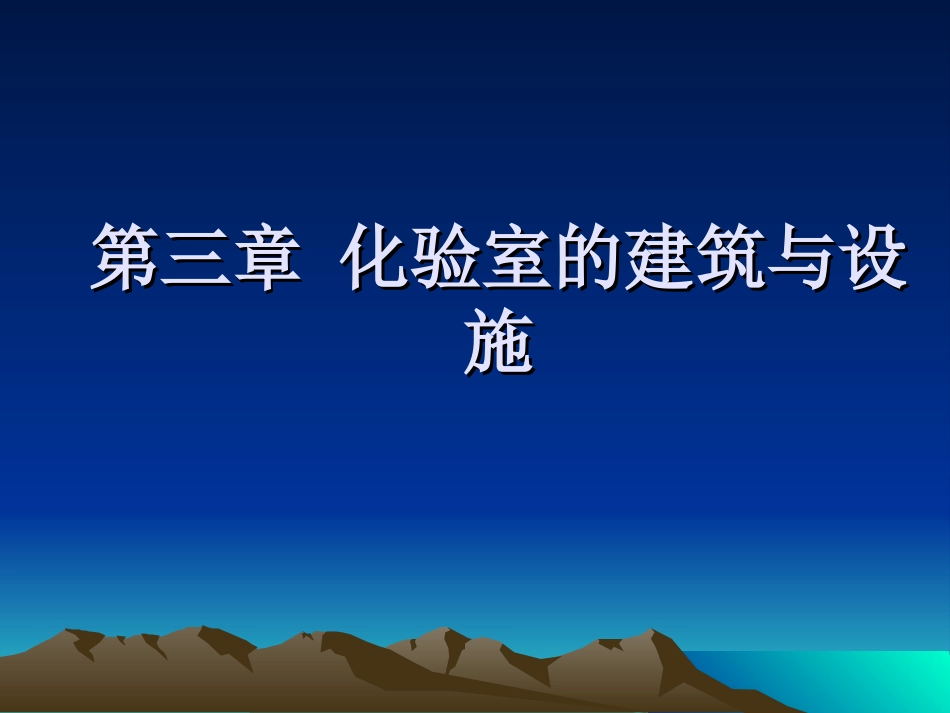

第三章 化验室的建筑与设施VIP免费

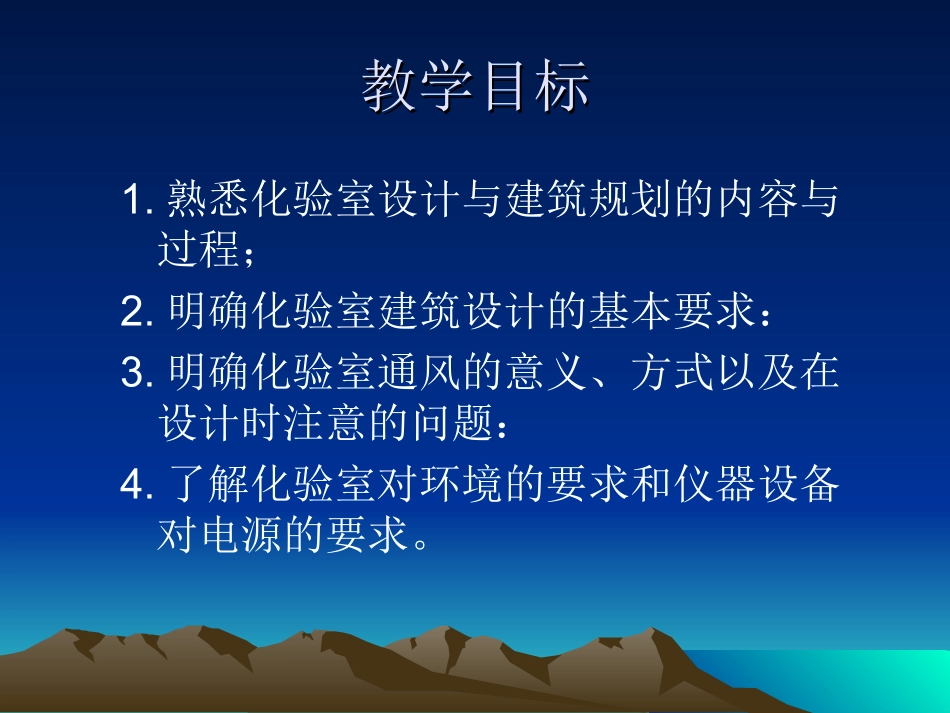

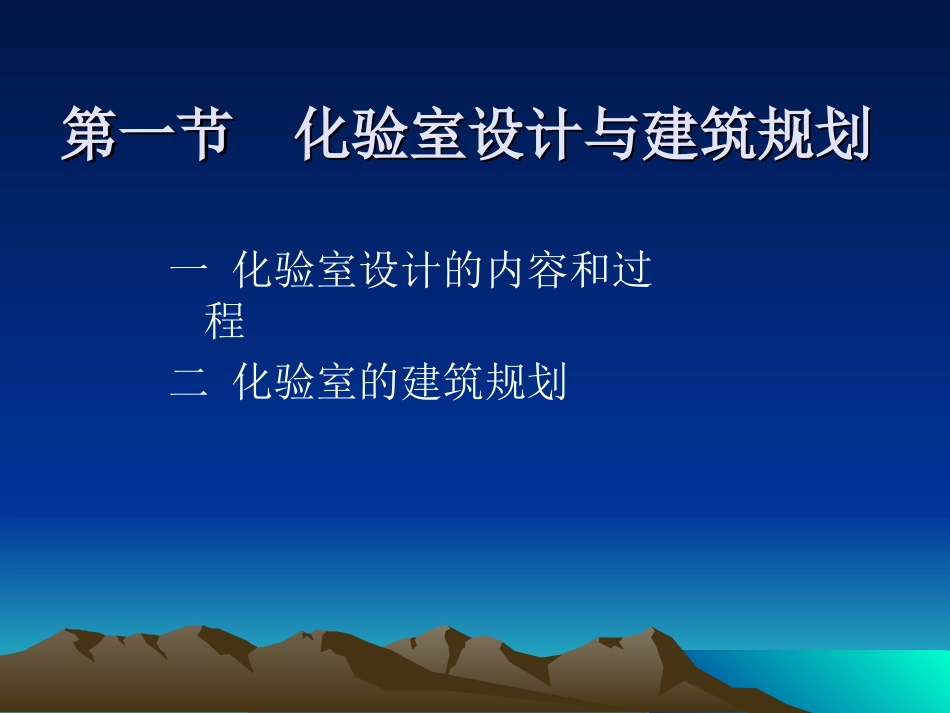

第三章化验室的建筑与设第三章化验室的建筑与设施施教学目标教学目标1.熟悉化验室设计与建筑规划的内容与过程；2.明确化验室建筑设计的基本要求：3.明确化验室通风的意义、方式以及在设计时注意的问题：4.了解化验室对环境的要求和仪器设备对电源的要求。第一节化验室设计与建筑规划第一节化验室设计与建筑规划一化验室设计的内容和过程二化验室的建筑规划一化验室设计的内容和过程一化验室设计的内容和过程（一）化验室设计的主要内容化验室建筑设计结构设计设备设计（二）化验室建筑设计的过程（二）化验室建筑设计的过程1.设计准备2.初步设计3.技术设计4.施工图设计二化验室的建筑规划二化验室的建筑规划（一）检验工作必须配备的仪器设备的种类、数量和辅助设施（二）化验室的平面布置（三）化验室设计的实施（一）检验工作必须配备的仪器（一）检验工作必须配备的仪器设备的种类、数量和辅助设施设备的种类、数量和辅助设施1.实验台、仪器设备的放置和运行空间2.精密、大型、专用仪器设备的放置空间以及配套设施的使用空间3.辅助装置的放置空间4.实现企业产品检验工作必须配备的检验人员空间5.安全需要的空间6.配合企业发展需要的检验工作的远景规划空间（二）化验室的平面布置（二）化验室的平面布置1.单间布置2.多室布置（三）化验室设计的实施（三）化验室设计的实施1.根据化验室建设规划确定专业实验室类型和数量2.根据专业实验室的工作任务确定室间组合3.配合建筑“模数”要求确定实验室的“开间”和分隔4.根据安全和防干扰原则调整实验室组合5.绘制单个实验室平面图和全化验室总体组合布置图6.化验室的建筑施工和验收建筑模数建筑模数（constructionmodule），建筑设计中，为了实现工业化大规模生产，使不同材料、不同形式和不同制造方法的建筑构配件、组合件具有一定的通用性和互换性，统一选定的协调建筑尺度的增值单位。建筑模数是指选定的尺寸单位，作为尺度协调中的增值单位，也是建筑设计、建筑施工、建筑材料与制品、建筑设备、建筑组合件等各部门进行尺度协调的基础，其目的是使构配件安装吻合，并有互换性。我国建筑设计和施工中，必须遵循建筑模数协调统一标准》（GBJ2-86）。建筑模数分类1、基本模数：基本模数的数值规定为l00mm，表示符号为M，即1M等于l00mm，整个建筑物或其中一部分以及建筑组合件的模数化尺寸均应是基本模数的倍数。2、扩大模数：指基本模数的整倍数。扩大模数的基数应符合下列规定：1）水平扩大模数为3M、6M、12M、15M、30M、60M等6个，其相应的尺寸分别为300mm,600mm、1200mm、1500mm、3000mm、6000mm。2）竖向扩大模数的基数为3M、6M两个，其相应的尺寸为300mm、600mm。3、分模数：指整数除基本模数的数值。分模数的基数为M/10、M/5、M/2等3个，其相应的尺寸为10mm、20mm、50mm。4、模数数列：指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸（模数数列的幅度及适用范围如下）。1）水平基本模数的数列幅度为（1~20）M。主要适用于门窗洞口和构配件断面尺寸。2）竖向基本模数的数列幅度为（1~36）M。主要适用于建筑物的层高、门窗洞口、构配件等尺寸。3）水平扩大模数数列的幅度：3M为（3~75）M；6M为（6~96）M；12M为（12~120）M；15M为（15~120）M；30M为（30~360）M；60M为（60~360）M，必要时幅度不限。主要适用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口尺寸。4）竖向扩大模数数列的幅度不受限制。主要适用于建筑物的高度、层高、门窗洞口尺寸。5）分模数数列的幅度。M/10为（1/10~2）M，M/5为（1/5~4）M；M/2为（1/2~10）M。主要适用于缝隙、构造节点、构配件断面尺寸。怎么使用建筑模数建筑设计中的主要建筑构件如承重墙、柱、梁、门窗洞口都应符合模数化的要求，严格遵守模数协调规则，以利于建筑构配件的工业化生产和装配化施工。第二节化验室建筑的基本要求一化验室对环境的要求二化验室对建筑结构的要求（一）化验室对建筑的要求（二）专业化验室的基本要求三化验室的防振（一）环境振源（二）化验室设计的防振（三）化验楼和化验室的隔振（四）常用减振器与隔振材料（一）化验室对建筑的要求1.化验...
