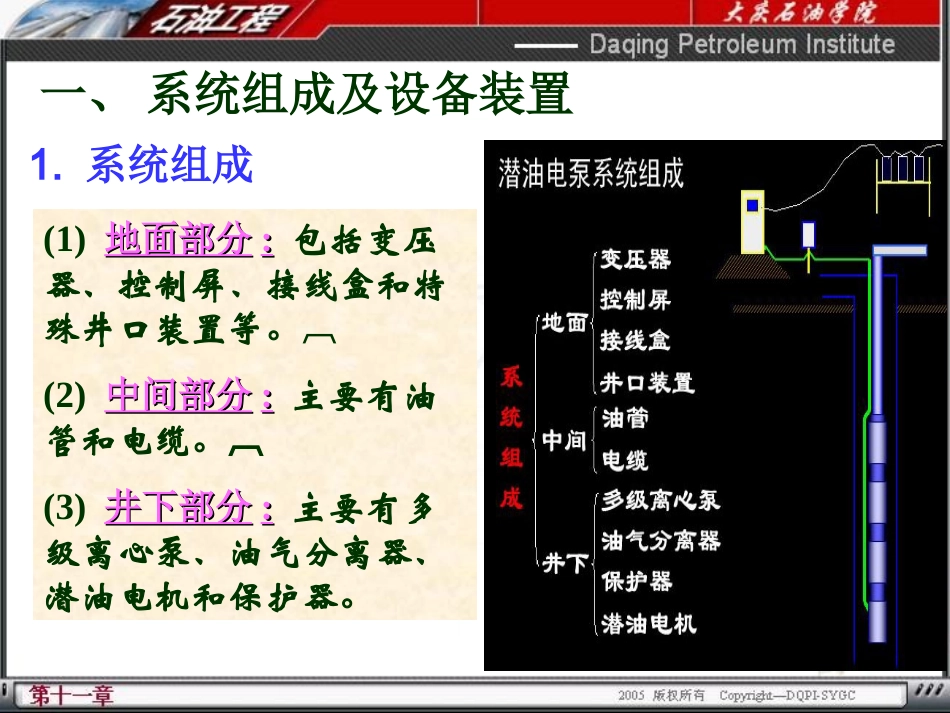

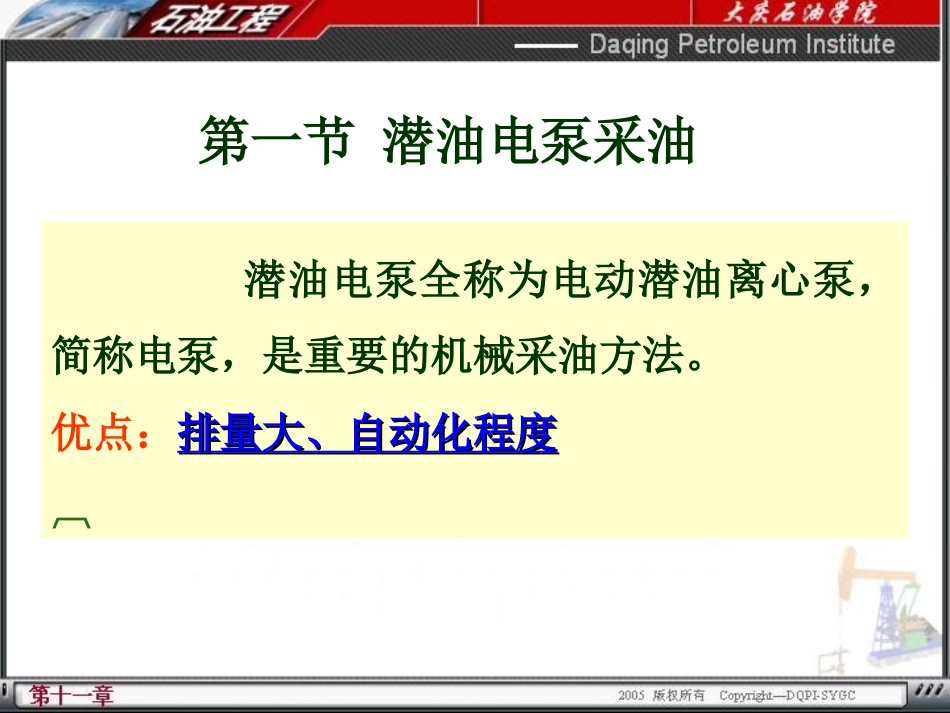

第十一章其它人工举升方法潜油电泵螺杆泵水力活塞泵射流泵气举排水采气潜油电泵全称为电动潜油离心泵，简称电泵，是重要的机械采油方法。优点：排量大、自动化程度排量大、自动化程度第一节潜油电泵采油(1)地面部分地面部分::包括变压器、控制屏、接线盒和特殊井口装置等。(2)中间部分中间部分::主要有油管和电缆。(3)井下部分井下部分::主要有多级离心泵、油气分离器、潜油电机和保护器。1.系统组成一、系统组成及设备装置系统工作过程举升到地面使井液逐级增压分离器输入泵内离心泵旋转井下电机控制屏电机所需工作电压地面电源工作过程油管由泵叶轮把井液通过带动电缆输入变压器(1)离心泵离心泵是由多级组成的，其中每一级包括一个固定的导轮和一个可转动的叶轮。叶轮的型号型号决定了泵的排量；叶轮的级数级数决定了泵的扬程和电机所需的功率。2.系统的设备装置叶轮有固定式固定式和浮动式浮动式两种。浮动式叶轮浮动式叶轮可以轴向窜动，每级叶轮产生的轴向力被叶轮和导轮上的止推轴承承受。整节泵所产生的轴向推力由保护器中的止推轴承承受。固定式叶轮固定式叶轮固定在泵轴上，既不能轴向窜动，也不能靠在导轮的止推垫上。叶轮及压差所产生的全部推力，都由装在保护器内的止推轴承承受。保护器是电泵机组正常运转不可缺少的重要部件之一。根据结构和作用原理不同，可将其分为连通式、沉降式连通式、沉降式和胶囊式胶囊式三种类型。作用：1）密封电机轴的动力输出端，防止井液进入电机2）在电泵机组启、停过程中，为电机油的热胀冷缩提供一个补偿油的储藏空间。3）通过连接电机驱动轴与泵轴，起传递扭矩的作用4）保护器内的止推轴承可承受泵的轴向力。（2）保护器（3）油气分离器自由气进入离心泵后，将使泵的排量、扬程和效率下降，工作不稳定，而且容易发生气蚀损害叶片。因此，常用气体分离器作为泵的吸入口，以便将气体分离出来。按分离方式不同，分离器分可为沉降式和旋转式两种类型。旋转式分离器旋转式分离器是靠旋转时产生的离心力进行油气分离的，分离效果较好。Rgl<30%,分离效率>90%,适用于低含砂井。沉降式分离器沉降式分离器是靠重力分异进行油气分离的，其效果较差。当Vg/Vl<10%，分离效率最高为37%，当Vg/Vl>10%，分离效率会下降。潜油电缆作为电泵机组输送电能的通道部分，长期工作在高温、高压和具有腐蚀性流体的环境中，因此，要求潜油电缆具有较高的芯线电性、绝缘层的介电性，较好的整体抗腐、耐磨以及耐高温等稳定的物理化学性能。潜油电缆包括潜油动力电缆潜油动力电缆和潜油电潜油电机引接线机引接线。动力电缆分为圆电缆圆电缆和扁电缆扁电缆两种类型，而电机引接线只有扁电缆一种。井径较大者用圆电缆，井径较小者可用扁电缆。（4）电缆控制屏控制屏是对潜油电泵机组的启动、是对潜油电泵机组的启动、停机以及在运行中实行一系列控制的专用停机以及在运行中实行一系列控制的专用设备，设备，可分为可分为手动手动和和自动自动两种类型。它可两种类型。它可随时测量电机的运行电压、电流参数，并随时测量电机的运行电压、电流参数，并自动记录电机的运行电流，使电泵管理人自动记录电机的运行电流，使电泵管理人员及时掌握和判断潜油电机的运行状况。员及时掌握和判断潜油电机的运行状况。（5）控制屏1)为防止短路烧坏电机，提供短路速断保护；2)欠载时实际排量将小于设计排量，电机将因工作时产生的热量不能全部散发而烧坏，因此控制屏提供欠载保护；3)过载时电机超负荷运转容易烧坏，因此控制屏还提供过载保护；4)潜油电泵不允许反转，因此三相电机的相序要正确，对此控制屏提供了相序保护；5)控制屏还设有延时再启动装置，对于间歇生产的井实行自动延时再启动控制。控制屏的功能潜油电泵的工作特性曲线是指泵的扬程、功率和效率同排量之间的关系曲线，它是选泵设计的重要依据。潜油电泵的工作特性曲线是使泵在一定转速下运转，对排出端进行节流，以改变流量的办法试验测得的，试验介质是清水。在实际应用时，由于其使用条件与试验条件不相符，尤其是当用电泵抽...
