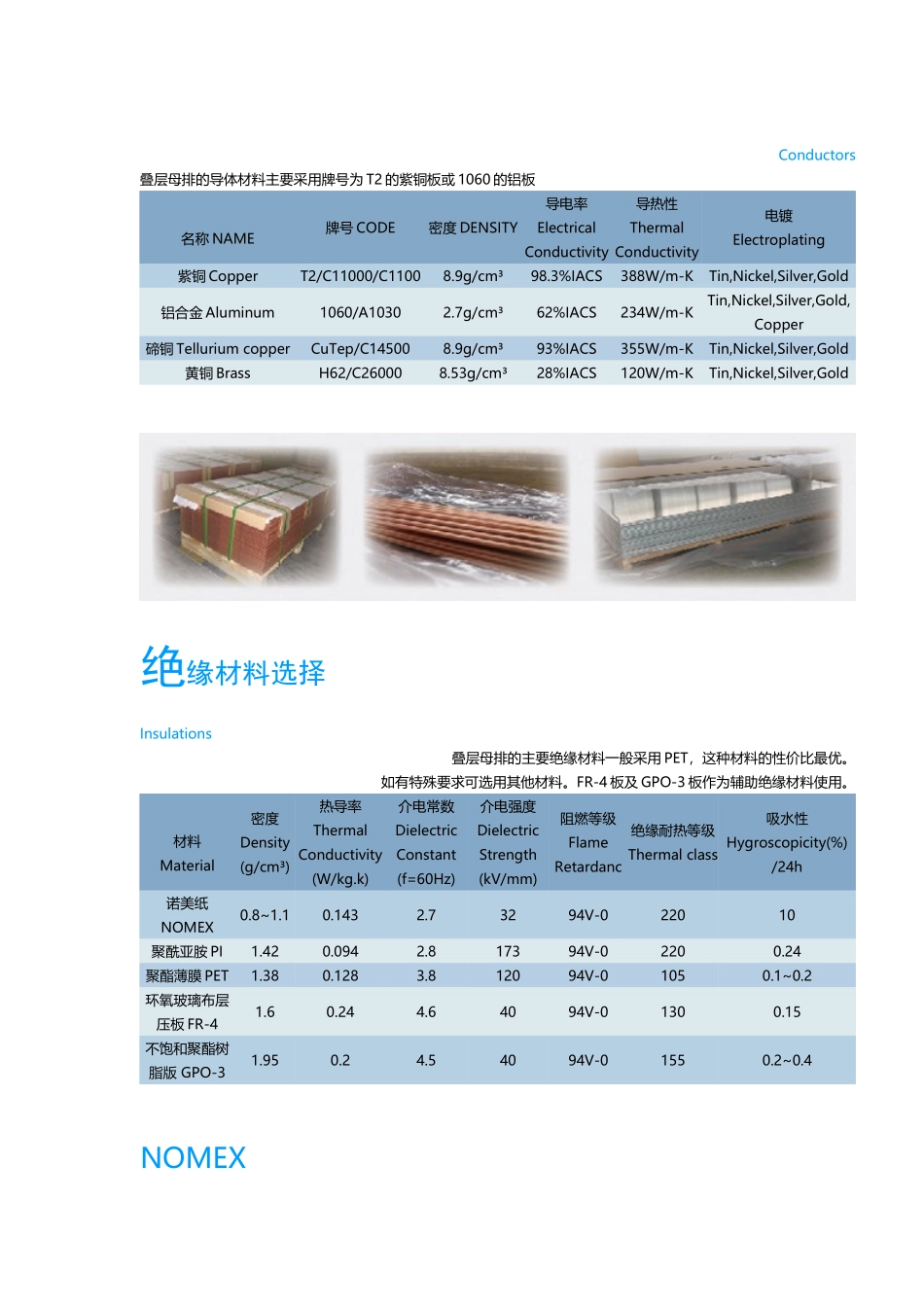

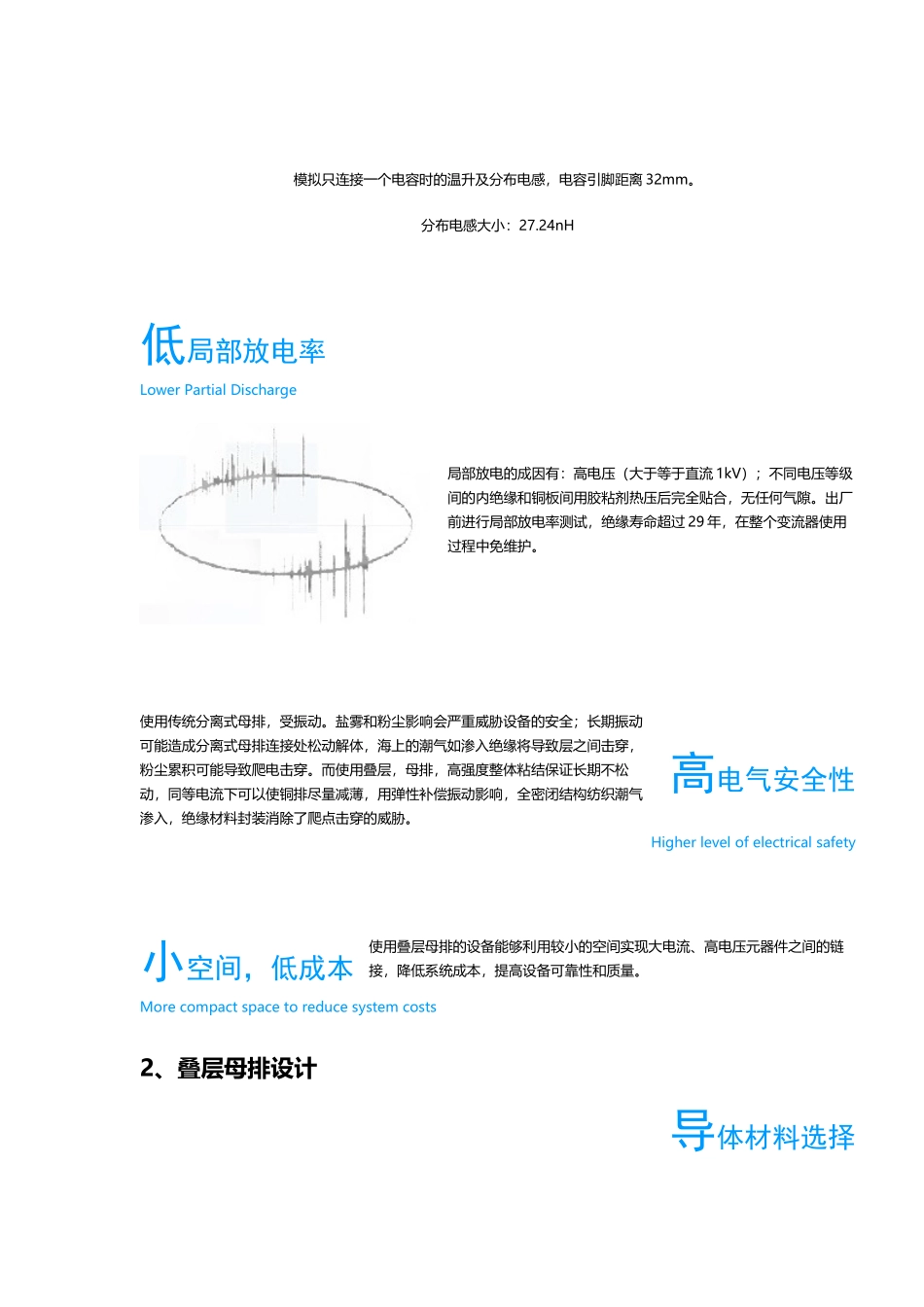

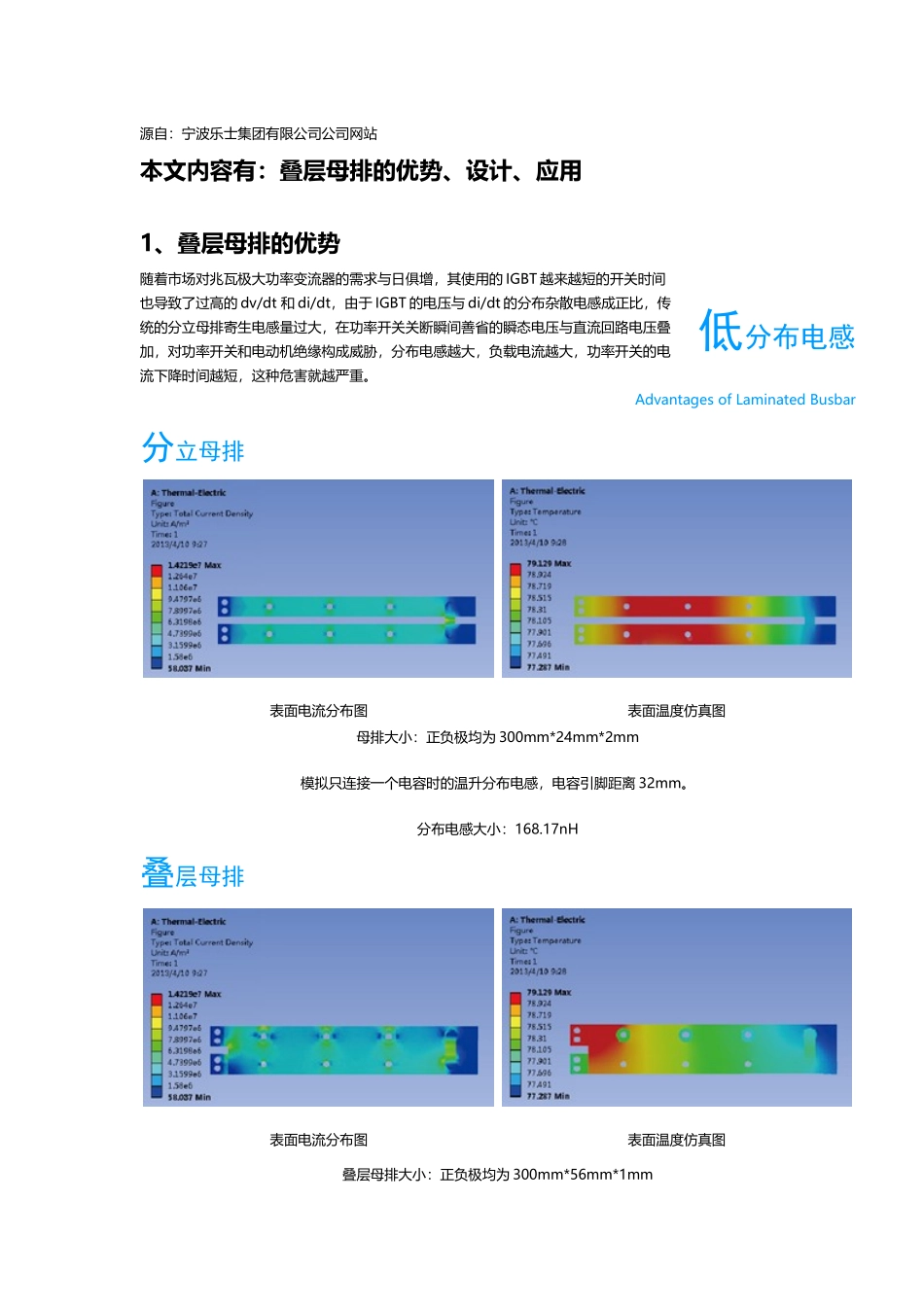

源自：宁波乐士集团有限公司公司网站本文内容有：叠层母排的优势、设计、应用1、叠层母排的优势随着市场对兆瓦极大功率变流器的需求与日俱增，其使用的IGBT越来越短的开关时间也导致了过高的dv/dt和di/dt，由于IGBT的电压与di/dt的分布杂散电感成正比，传统的分立母排寄生电感量过大，在功率开关关断瞬间善省的瞬态电压与直流回路电压叠加，对功率开关和电动机绝缘构成威胁，分布电感越大，负载电流越大，功率开关的电流下降时间越短，这种危害就越严重。低分布电感AdvantagesofLaminatedBusbar分立母排表面电流分布图表面温度仿真图母排大小：正负极均为300mm*24mm*2mm模拟只连接一个电容时的温升分布电感，电容引脚距离32mm。分布电感大小：168.17nH叠层母排表面电流分布图表面温度仿真图叠层母排大小：正负极均为300mm*56mm*1mm模拟只连接一个电容时的温升及分布电感，电容引脚距离32mm。分布电感大小：27.24nH低局部放电率LowerPartialDischarge局部放电的成因有：高电压（大于等于直流1kV）；不同电压等级间的内绝缘和铜板间用胶粘剂热压后完全贴合，无任何气隙。出厂前进行局部放电率测试，绝缘寿命超过29年，在整个变流器使用过程中免维护。使用传统分离式母排，受振动。盐雾和粉尘影响会严重威胁设备的安全；长期振动可能造成分离式母排连接处松动解体，海上的潮气如渗入绝缘将导致层之间击穿，粉尘累积可能导致爬电击穿。而使用叠层，母排，高强度整体粘结保证长期不松动，同等电流下可以使铜排尽量减薄，用弹性补偿振动影响，全密闭结构纺织潮气渗入，绝缘材料封装消除了爬点击穿的威胁。高电气安全性Higherlevelofelectricalsafety小空间，低成本使用叠层母排的设备能够利用较小的空间实现大电流、高电压元器件之间的链接，降低系统成本，提高设备可靠性和质量。Morecompactspacetoreducesystemcosts2、叠层母排设计导体材料选择Conductors叠层母排的导体材料主要采用牌号为T2的紫铜板或1060的铝板名称NAME牌号CODE密度DENSITY导电率ElectricalConductivity导热性ThermalConductivity电镀Electroplating紫铜CopperT2/C11000/C11008.9g/cm³98.3%IACS388W/m-KTin,Nickel,Silver,Gold铝合金Aluminum1060/A10302.7g/cm³62%IACS234W/m-KTin,Nickel,Silver,Gold,Copper碲铜TelluriumcopperCuTep/C145008.9g/cm³93%IACS355W/m-KTin,Nickel,Silver,Gold黄铜BrassH62/C260008.53g/cm³28%IACS120W/m-KTin,Nickel,Silver,Gold绝缘材料选择Insulations叠层母排的主要绝缘材料一般采用PET，这种材料的性价比最优。如有特殊要求可选用其他材料。FR-4板及GPO-3板作为辅助绝缘材料使用。材料Material密度Density(g/cm³)热导率ThermalConductivity(W/kg.k)介电常数DielectricConstant(f=60Hz)介电强度DielectricStrength(kV/mm)阻燃等级FlameRetardanc绝缘耐热等级Thermalclass吸水性Hygroscopicity(%)/24h诺美纸NOMEX0.8~1.10.1432.73294V-022010聚酰亚胺PI1.420.0942.817394V-02200.24聚酯薄膜PET1.380.1283.812094V-01050.1~0.2环氧玻璃布层压板FR-41.60.244.64094V-01300.15不饱和聚酯树脂版GPO-31.950.24.54094V-01550.2~0.4NOMEX优良的耐火、耐热性、良好的耐化学腐蚀性，机械性能好的，耐辐射阻燃Flameresistance;Thermalresistance;Strongcorrosionprotection聚酯薄膜PET良好的电性能，耐化学腐蚀性，低吸湿性价格低廉Goodelectricalperformance;Corrosionprotection;Lowwaterabsorption;Lowprice.聚酰亚胺PI优良的耐热性、良好的电性能，耐辐射阻燃Hightemperatureproof;excellentelectricalperformance;Radiationresistance;Flameresistance.FR-4机械。电气用，中温下机械强度较高，高温下电气性能稳定性好。Formachinery,electricalequipment,hightemperaturemechanicalstrength,goodelectricalpropertiesunderhighhumiditystability.COP-3高温下良好的机械性能；优异的阻燃性，抗电起痕性能及防腐蚀性能。Goodmechanicalpropertiesunderhightemperature;excellentflameresistance,electricalresistanceandanti-corrosive.设计标准Designreferencestandards设计一款叠层...
