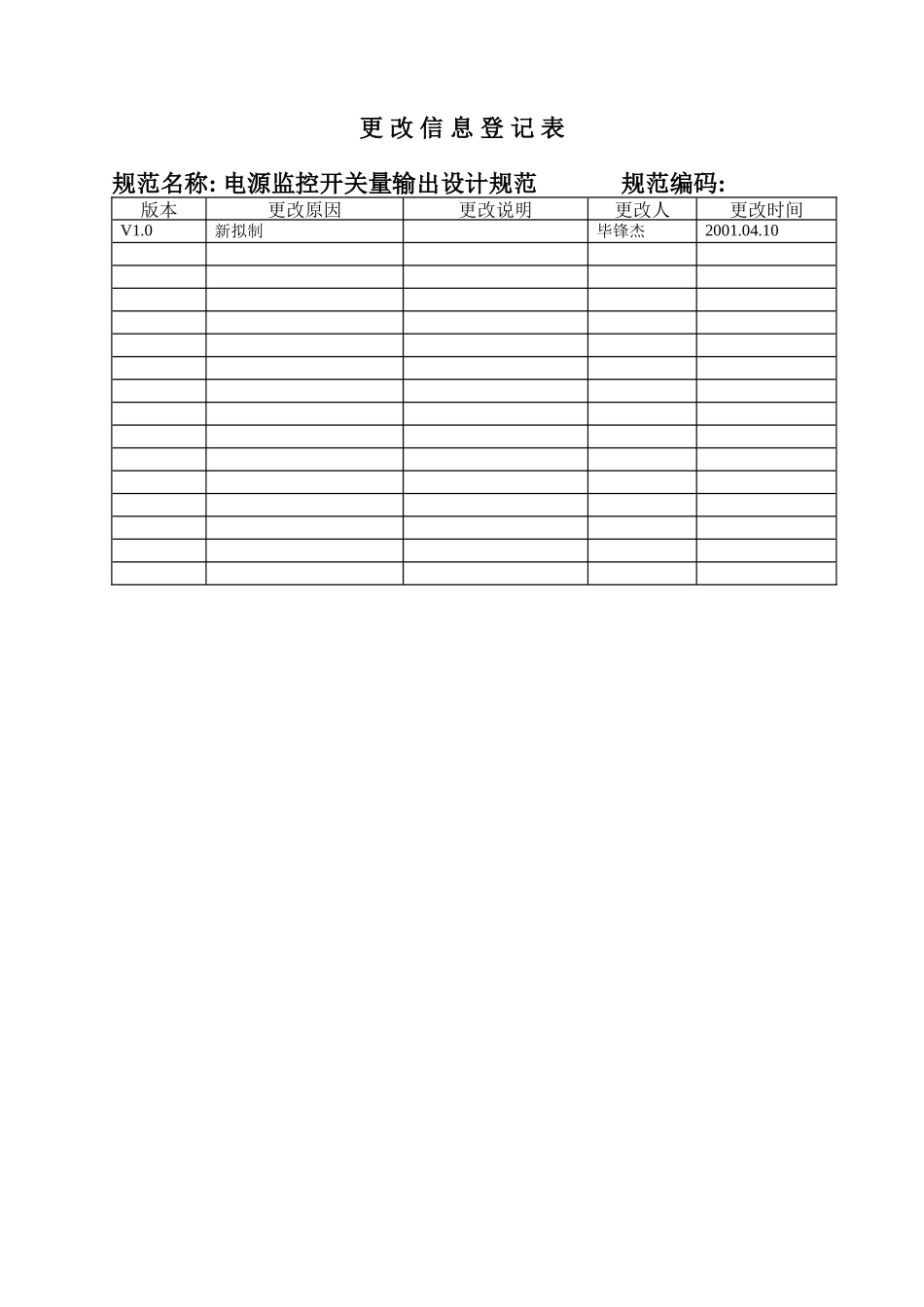

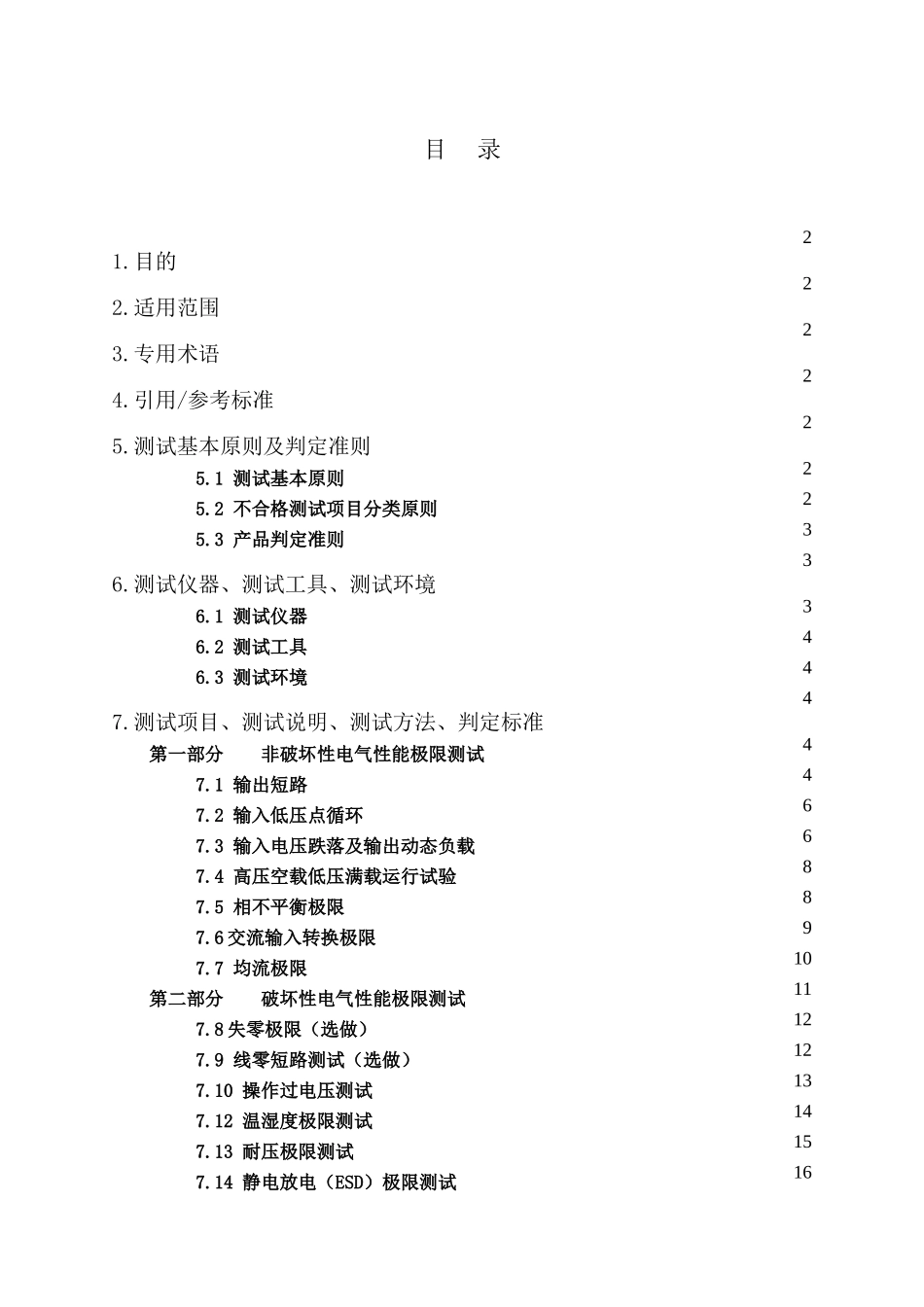

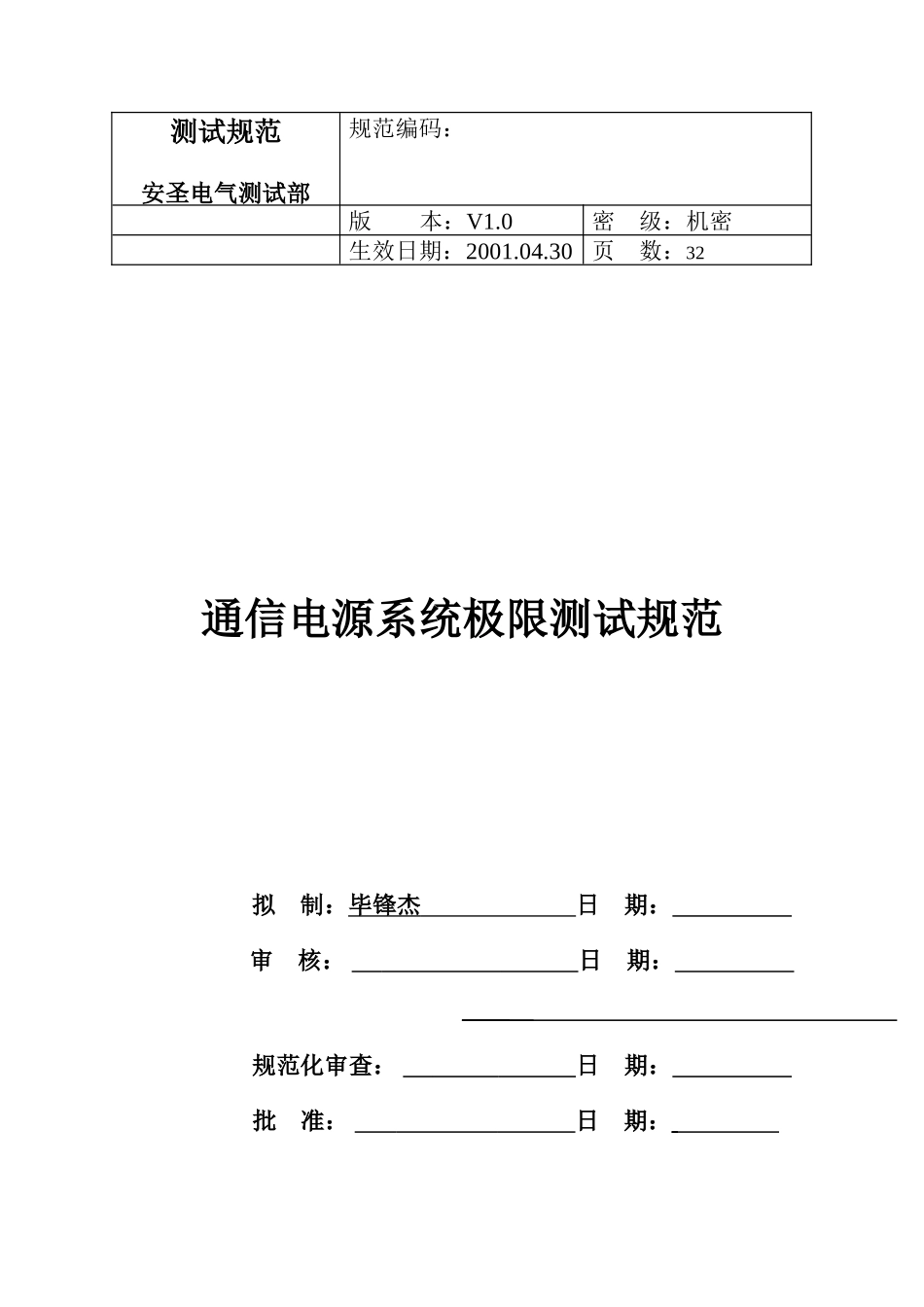

测试规范安圣电气测试部规范编码：版本：V1.0密级：机密生效日期：2001.04.30页数：32通信电源系统极限测试规范拟制：毕锋杰日期：审核：日期：规范化审查：日期：批准：日期：更改信息登记表规范名称:电源监控开关量输出设计规范规范编码:版本更改原因更改说明更改人更改时间V1.0新拟制毕锋杰2001.04.10目录1.目的22.适用范围23.专用术语24.引用/参考标准25.测试基本原则及判定准则25.1测试基本原则25.2不合格测试项目分类原则25.3产品判定准则36.测试仪器、测试工具、测试环境36.1测试仪器36.2测试工具46.3测试环境47.测试项目、测试说明、测试方法、判定标准4第一部分非破坏性电气性能极限测试47.1输出短路47.2输入低压点循环67.3输入电压跌落及输出动态负载67.4高压空载低压满载运行试验87.5相不平衡极限87.6交流输入转换极限97.7均流极限10第二部分破坏性电气性能极限测试117.8失零极限（选做）127.9线零短路测试（选做）127.10操作过电压测试137.12温湿度极限测试147.13耐压极限测试157.14静电放电（ESD）极限测试16电源系统极限测试规范测试研究部第三部分监控部分的极限测试187.15下电的异常测试187.16数据线连接异常测试188.其它说明199.附录表格19内部资料，注意保密4电源系统极限测试规范测试研究部1.目的极限测试的目的是：在产品开发和测试过程中，通过强化试验手段查找产品设计极限和薄弱环节，采取改进措施，以使产品获得更高的可靠性。规范极限测试的测试项目，规定测试项目、测试条件、测试方法，并给出判定依据。在规范的附表中给出极限测试表格，方便测试过程中的记录。2.适用范围适用于安圣电气有限公司开发部开发的通信电源系统。3.专用术语3.1标准气候条件：标准气候条件指如下环境――环境温度：15℃至35℃――相对湿度：25％至75％――大气压：86Kpa至106Kpa3.2极限测试的范围定义通信电源系统的工作范围大致可以由下图来表示，其中横轴代表工作电压或电流（可以理解为输入电压、输出电压、输入电流、输出电流，等等），纵轴代表工作环境（可以理解为温度、湿度、温度冲击范围、电路工作状态，等等）。产品正常的工作范围和测试范围一般集中在I区，在I区中，产品承受的各种应力都不大，工作电压、电流，环境距离极限值都很远。在I区里，主要进行产品基本性能的测试，参考《通信电源系统测试规范》。I区符合规格书规定的最大条件，超出规格书规定的范围，即达到II区。工作电压电流和工作环境靠近极限值的区域为II区，超出极限值之外的为III区。极限试验主要集中在II区和III区，因为产品工作在II区和III区里时承受的各种应力较工作在I区时大许多，甚至超出产品所能承受的极限值，这时，更有利于发现产品的薄弱环节和致命点。对这些薄弱环节加以改进，能有效的提高产品的性能和可靠性。极限试验主要从温度应力，振动应力（因试验条件限制，可选），电应力和抗扰性应力四个方面的内容，其中温度应力部分的内容主要参考《可靠性强化试验规范》。内部资料，注意保密5电源系统极限测试规范测试研究部4.引用/参考标准1电工电子产品环境试验国家标准汇编2安圣电气有限公司企业标准3安圣电气有限公司产品开发规格书4安圣电气有限公司可靠性强化试验规范5MIL-HDBK-338B，《ElectronicReliabilityDesignHandbook》5.测试基本原则及判定准则5.1测试基本原则极限和可靠性测试以测试规范、开发规格书书为依据，以测试数据为准绳，站在用户的角度对电源系统进行极限和可靠性测试，尽量在草样机或第一轮测试阶段发现电源系统存在的设计缺陷，测试工作不受项目组态度与思路及其它干扰测试过程因素的影响，独立按测试流程进行，但必须就测试中发现的问题积极与开发人员进行沟通，协助开发人员解决问题。5.2不合格测试项目分类原则5.2.1A类问题（致命问题）*威胁用户人身或财产安全的所有项目；*引起电源系统不能正常工作或性能严重劣化的所有项目；5.2.2B类问题（严重问题）*技术指标未达到设计规范书的要求，但不影响用户使用的项目；*各种情形下（如瞬态）可能导致电源系统结构或电路损坏的项目；*抗扰性指标未达到设计规范书的项目；5.2.3C类问题（一般问题）*不影响电源系...
