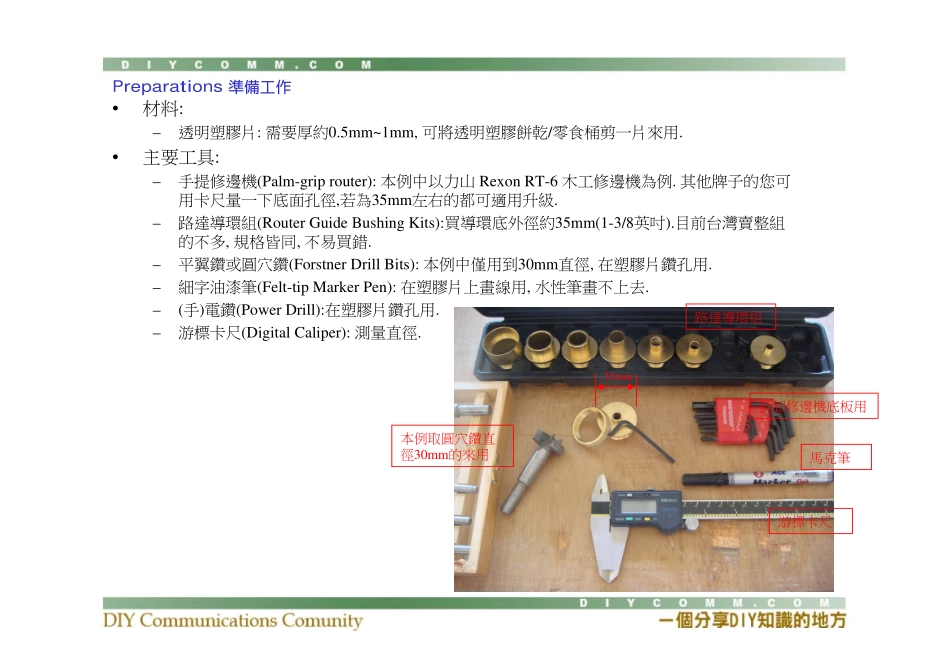

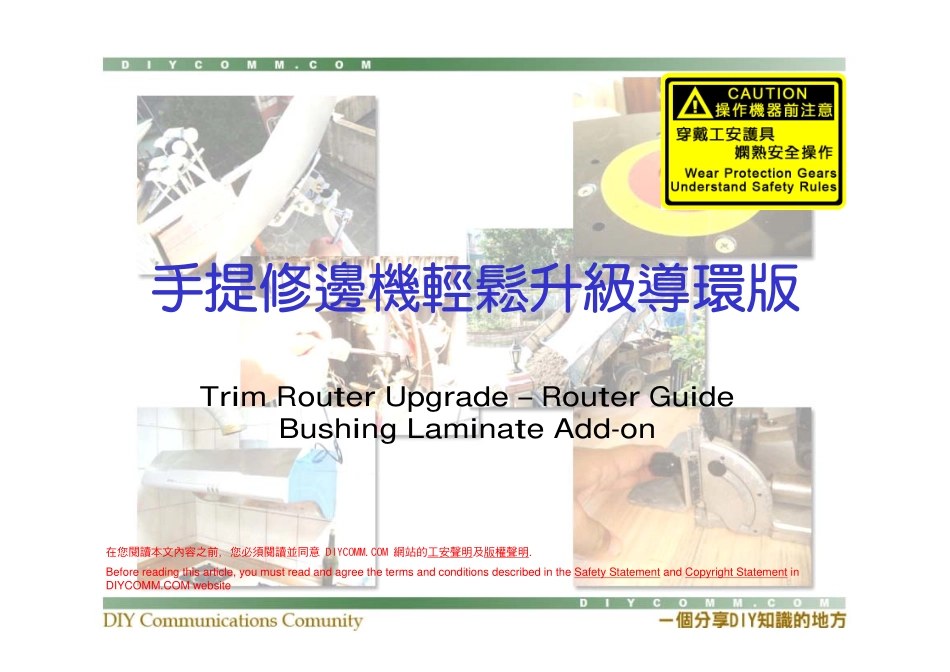

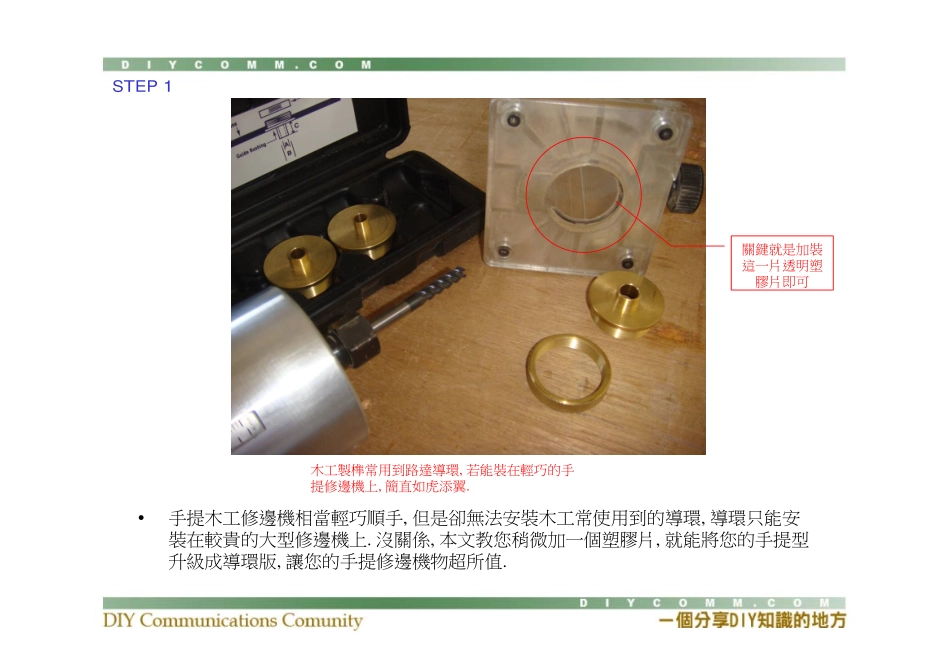

在您閱讀本文內容之前,您必須閱讀並同意DIYCOMM.COM網站的工安聲明及版權聲明.Beforereadingthisarticle,youmustreadandagreethetermsandconditionsdescribedintheSafetyStatementandCopyrightStatementinDIYCOMM.COMwebsite手提修邊機輕鬆升級導環版TrimRouterUpgrade–RouterGuideBushingLaminateAdd-onPreparations準備工作•材料:–透明塑膠片:需要厚約0.5mm~1mm,可將透明塑膠餅乾/零食桶剪一片來用.•主要工具:–手提修邊機(Palm-griprouter):本例中以力山RexonRT-6木工修邊機為例.其他牌子的您可用卡尺量一下底面孔徑,若為35mm左右的都可適用升級.–路達導環組(RouterGuideBushingKits):買導環底外徑約35mm(1-3/8英吋).目前台灣賣整組的不多,規格皆同,不易買錯.–平翼鑽或圓穴鑽(ForstnerDrillBits):本例中僅用到30mm直徑,在塑膠片鑽孔用.–細字油漆筆(Felt-tipMarkerPen):在塑膠片上畫線用,水性筆畫不上去.–(手)電鑽(PowerDrill):在塑膠片鑽孔用.–游標卡尺(DigitalCaliper):測量直徑.路達導環組馬克筆本例取圓穴鑽直徑30mm的來用拆卸修邊機底板用游標卡尺35mmSTEP1•手提木工修邊機相當輕巧順手,但是卻無法安裝木工常使用到的導環,導環只能安裝在較貴的大型修邊機上.沒關係,本文教您稍微加一個塑膠片,就能將您的手提型升級成導環版,讓您的手提修邊機物超所值.木工製榫常用到路達導環,若能裝在輕巧的手提修邊機上,簡直如虎添翼.關鍵就是加裝這一片透明塑膠片即可STEP2•人體常有所謂痕跡器官(vestigialorgans),好像有甚麼用途的器官,但用途不明.手提修邊機也有.•拿力山RT-6為例,底座35mm孔徑,剛剛好可以放入通用路達導環,卻無法鎖住.將底板拆開來檢查,居然有法蘭邊(flange),明顯可以鎖住甚麼東西用.合理推斷也是鎖路達導環用,但比通用導環尺寸大,可能給專用導環用的.市面上買通用導環可以放入卻無法固定.若放入一使用就會滑脫,造成危險.•若在上下兩片底版中夾入一塑膠片,孔徑小於35mm,則就能鎖住通用導環.本例即教您自製這一片東西,非常簡單.原廠即有一圈凸緣(Flange或法蘭邊),但通用尺寸35mm導環鎖不上去.STEP3•取市面上通用尺寸的路達導環一組,用卡尺量直徑,再與手提修邊機底孔直徑比較.•結論:夾一片小於35mm孔徑的塑膠片於底版總成中間,像夾心餅乾一樣,就可將導環公/母鎖在夾心片上.導環母導環公底板孔徑STEP4•原廠鎖底板的用自攻螺絲,拆下後再鎖回去易脫牙.所以直接換成M4機械螺絲+螺母永絕後患.•找一個透明空餅乾零食桶,注意厚度約0.5mm~1mm左右的.剪下一塊,長寬89x82mm,比底板略小即可.82mm89mm89.65mm82.5mm直接換成M4長2cm螺絲一組修邊機下底板修邊機上底板透明空餅乾零食桶剪下一塊STEP5•將修邊機底板蓋到塑膠片上,用油漆筆照描底孔及四個螺絲孔.找出底孔圓心•用直徑30mm圓穴鑽對準底孔圓心,將塑膠片打洞,用剪刀銼刀修剪成如圖.打洞時底下墊廢木,洞邊緣會平整.取直徑30mm圓穴鑽完成一定要對準底孔圓心打洞!!用油漆筆照描底孔及四個螺絲孔STEP6•請依照以下順序安裝,順序不可顛倒:–將塑膠片放入夾心位置,四個螺絲先鬆鬆鎖上去(鎖7成緊).–將一組導環公母先鬆鬆(鎖7成緊)鎖到塑膠夾心片上,右手摸住上底板,夾心片,下底板,使三者的邊緣都對齊–用扳手將四螺絲鎖緊即完成.此時導環應該鬆鬆的,很好卸除或安裝上去.–以後若有移位,重複以上步驟即可完成圖1234螺絲與導環組都先輕輕鎖上邊緣對齊後才鎖緊將塑膠片放入夾心位置今後正常使用時,要將導環用鉗子完全鎖緊才使用,不要僅用指頭隨便上緊而已,以免危險!!
