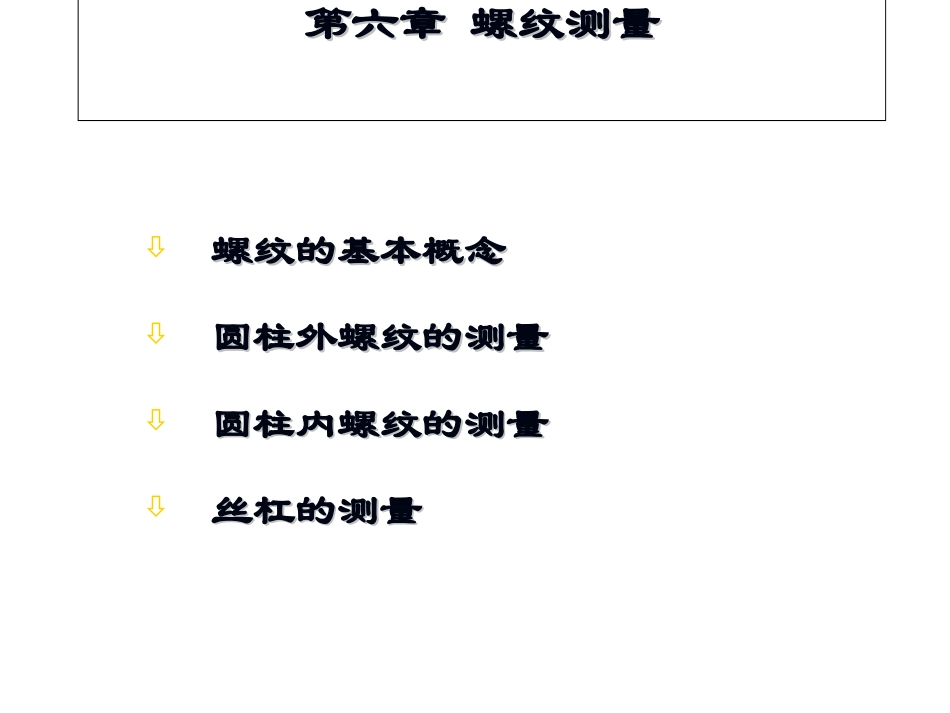

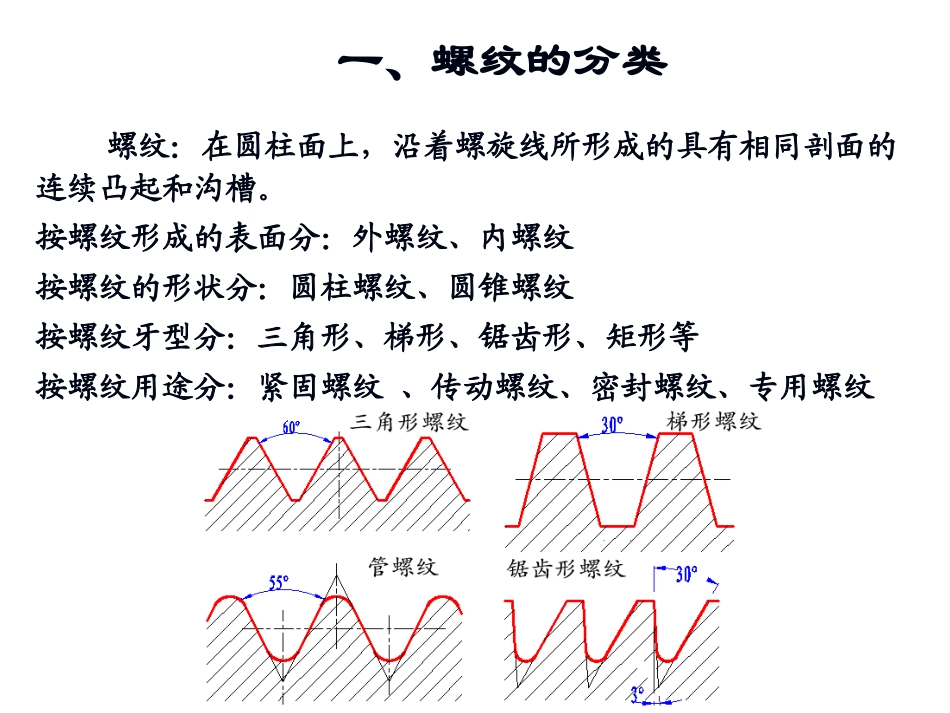

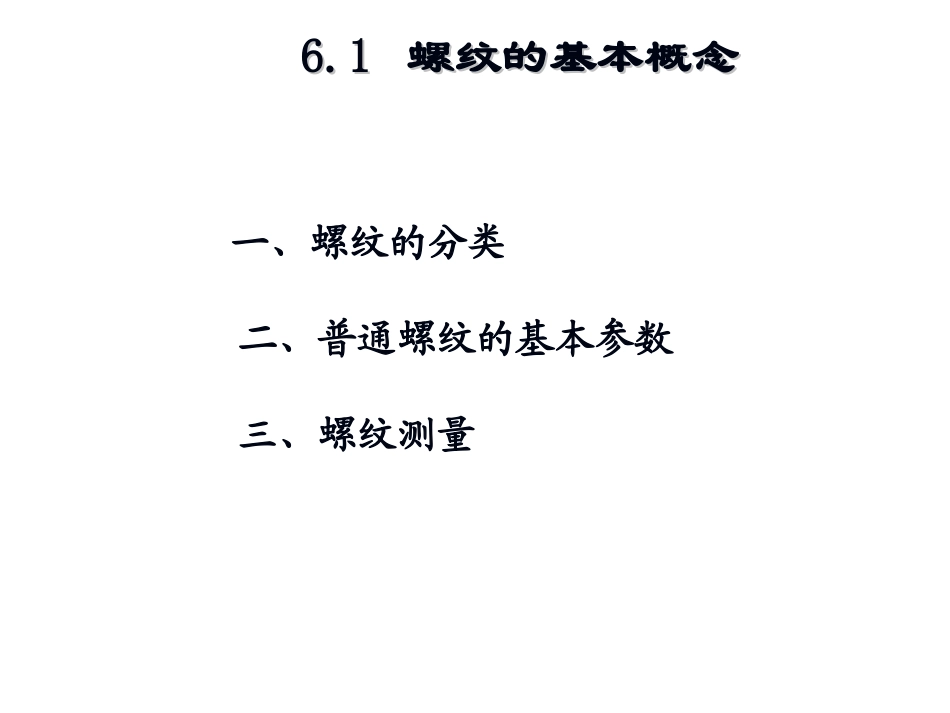

1第六章螺纹测量第六章螺纹测量螺纹的基本概念螺纹的基本概念圆柱外螺纹的测量圆柱外螺纹的测量圆柱内螺纹的测量圆柱内螺纹的测量丝杠的测量丝杠的测量26.16.1螺纹的基本概念螺纹的基本概念一、螺纹的分类二、普通螺纹的基本参数三、螺纹测量3一、螺纹的分类螺纹：在圆柱面上，沿着螺旋线所形成的具有相同剖面的连续凸起和沟槽。按螺纹形成的表面分：外螺纹、内螺纹按螺纹的形状分：圆柱螺纹、圆锥螺纹按螺纹牙型分：三角形、梯形、锯齿形、矩形等按螺纹用途分：紧固螺纹、传动螺纹、密封螺纹、专用螺纹4一、螺纹的分类1.紧固螺纹：作紧固件和连接件普通螺纹、过渡配合螺纹、过盈配合螺纹、高强度螺纹2.传动螺纹：用于传递运动、位移或动力梯形螺纹、矩形螺纹、锯齿形螺纹3.密封螺纹：用于密封管螺纹、锥螺纹4.专用螺纹：石油螺纹、气瓶螺纹、光学细牙螺纹、灯泡螺纹等5螺纹牙型：螺纹牙型：是轴剖面内螺纹轮廓的形状。二、普通螺纹的基本参数它是削去原始等边三角形的顶部它是削去原始等边三角形的顶部((HH/8)/8)和底部和底部((HH/4)/4)所形成的牙型。所形成的牙型。6二、普通螺纹的基本参数22、中径：、中径：DD22、、dd22一个假想圆柱的直径，该圆柱的母线通过牙型上的沟槽一个假想圆柱的直径，该圆柱的母线通过牙型上的沟槽和凸起宽度相等的地方，此假想圆柱为中径圆柱。和凸起宽度相等的地方，此假想圆柱为中径圆柱。3、小径：D1、d1与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。11、大径：、大径：DD、、dd与外螺纹牙顶或内螺纹牙底相重合的与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径。假想圆柱的直径。4、单一中径：D2a、d2a一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽的宽度等于基本螺距一半的地方。755、牙型角：、牙型角：αα在螺纹牙型上，相邻两牙侧间的夹角。在螺纹牙型上，相邻两牙侧间的夹角。66、牙型半角：、牙型半角：αα/2/2牙侧与螺纹轴线的垂线间的夹角称牙侧角。牙侧与螺纹轴线的垂线间的夹角称牙侧角。牙型左右对称的牙侧角成为牙型半角。牙型左右对称的牙侧角成为牙型半角。77、螺距：、螺距：PP相邻两牙在中径线上对应两点间的轴向距离。相邻两牙在中径线上对应两点间的轴向距离。8、导程：PPh同一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离。9、螺纹升角：在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面的夹角。二、普通螺纹的基本参数811、单项测量：、单项测量：11）螺纹中径：）螺纹中径：DD22、、dd2222）螺距：）螺距：PP33）牙型半角：）牙型半角：αα/2/2三、螺纹测量22、综合测量：、综合测量：螺纹量规：螺纹量规：螺纹环规、螺纹塞螺纹环规、螺纹塞规规96.26.2圆柱外螺纹的测量圆柱外螺纹的测量一、中径测量二、螺距测量三、牙型半角测量10一、中径测量一、中径测量1、螺纹千分尺测量法2、量针法3、影像法4、轴切法5、球接触法1111、螺纹千分尺测量法、螺纹千分尺测量法一、中径测量一、中径测量用通用量具直接测量。在千分尺的测量端带用通用量具直接测量。在千分尺的测量端带有可更换的专用成对的测头，每对测头由一个有可更换的专用成对的测头，每对测头由一个VV型测型测头和一个圆锥型测头组成。头和一个圆锥型测头组成。12把量针放在工件牙型内，用专用量具测出量把量针放在工件牙型内，用专用量具测出量针外母线间的跨距针外母线间的跨距MM，，再通过计算求出中径再通过计算求出中径dd22的实的实际尺寸。际尺寸。22、量针法、量针法一、中径测量一、中径测量量针法是一种精密的间接测量方法。量针法是一种精密的间接测量方法。分类：分类：11）三针法）三针法22）两针法）两针法33）单针法）单针法13把三根直径相同的高精度的小圆柱放入被测把三根直径相同的高精度的小圆柱放入被测螺纹的沟槽中，其中单针应放在成对使用的两根量针螺纹的沟槽中，其中单针应放在成对使用的两根量针对面的中间牙槽内，测量三针的外尺寸对面的中间牙槽内，测量三针的外尺寸MM，再进行计，再进行计算得出螺纹中径算得出螺纹中径dd22。。22、量针法、量针法应用：用于精密螺纹误差测量，应用：用于精密螺纹误差测量，...
