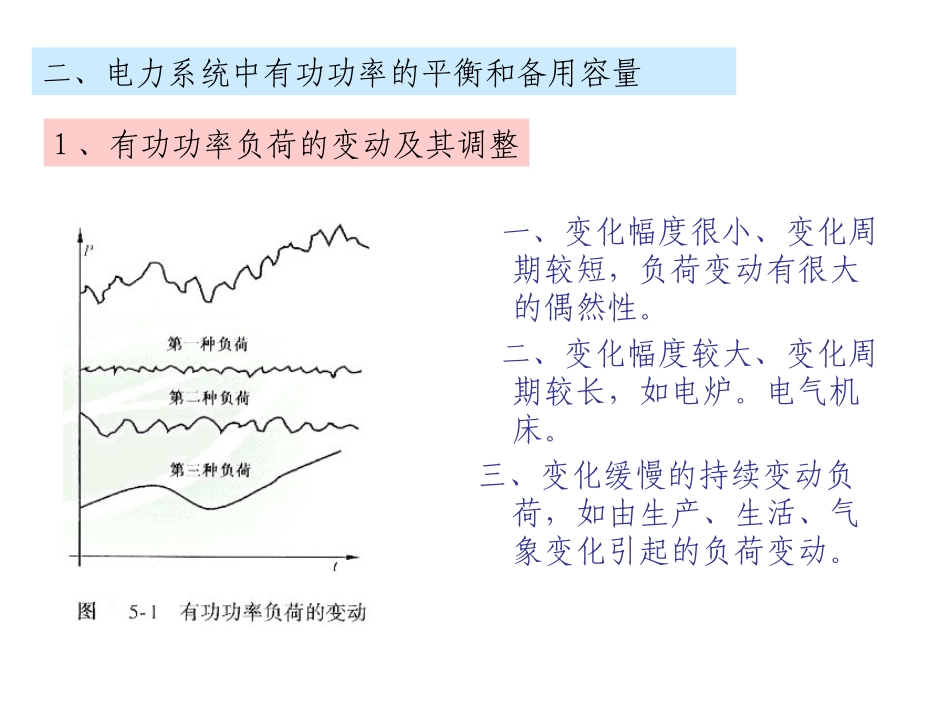

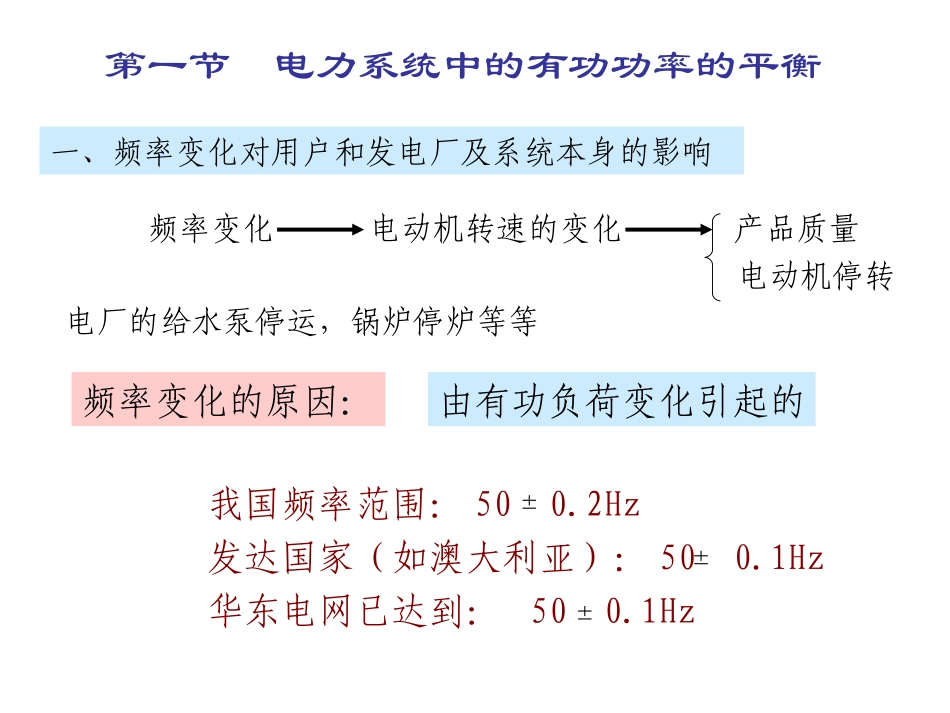

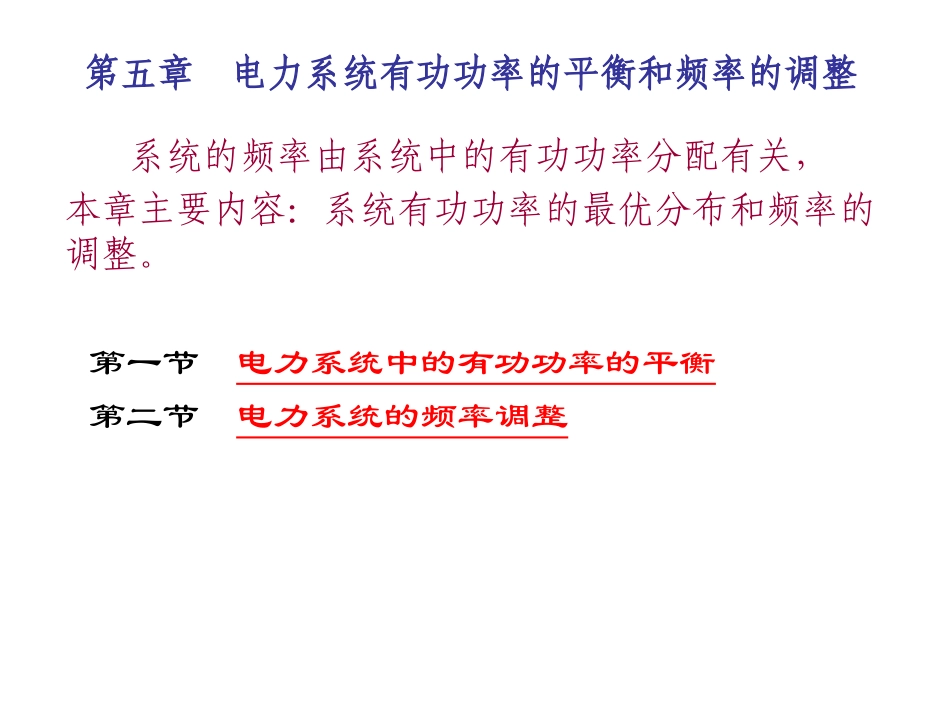

第五章电力系统有功功率的平衡和频率的调整系统的频率由系统中的有功功率分配有关，本章主要内容：系统有功功率的最优分布和频率的调整。第一节电力系统中的有功功率的平衡第二节电力系统的频率调整第一节电力系统中的有功功率的平衡一、频率变化对用户和发电厂及系统本身的影响频率变化的原因：频率变化电动机转速的变化产品质量电动机停转电厂的给水泵停运，锅炉停炉等等由有功负荷变化引起的我国频率范围：500.2Hz发达国家（如澳大利亚）：500.1Hz华东电网已达到：500.1Hz二、电力系统中有功功率的平衡和备用容量1、有功功率负荷的变动及其调整一、变化幅度很小、变化周期较短，负荷变动有很大的偶然性。二、变化幅度较大、变化周期较长，如电炉。电气机床。三、变化缓慢的持续变动负荷，如由生产、生活、气象变化引起的负荷变动。电力系统经济调度的第一个问题就是研究用户的需求，即进行电力负荷预测，按照调度计划的周期，可分为日负荷预测，周负荷预测和年负荷预测。不同的周期的负荷有不同的变化规律：负荷预测的精度直接影响经济调度的效益，提高预测的精度就可以降低备用容量，减少临时出力调整和避免计划外开停机组，以利于电网运行的经济性和安全性。根据负荷变化，电力系统的有功功率和频率调整大体上也可分为：1.一次调频：由发电机调速器进行；2.二次调频：由发电机调频器进行；3.三次调频：由调度部门根据负荷曲线进行最优分配。前两种是事后的，第三种是事前的。一次调频是所有运行中的发电机组都可参加的，取决于发电机组是否已经满负荷发电。这类发电厂称为负荷监视厂。二次调频是由平衡节点来承担。系统的备用容量：系统电源容量大于发电负荷的部分，可分为热备用和冷备用或负荷备用、事故备用、检修备用和国民经济备用等。2、有功功率平衡和备用容量cSDLGPPPPP网络的有功损耗发电厂厂用有功负荷用户的有功负荷系统的总负荷总和发电厂发出的有功功率CPPPPPSDLG负荷备用：为满足系统中短时的负荷波动和一天中计划外的负荷增加而留有的备用容量。一般为系统最大负荷的2％～5％国名经济备用：考虑到工农业用户超计划生产，新用户的出现等而设置的备用容量。一般为系统最大负荷的3％～5％事故备用：为使电力用户在发电设备发生偶然事故时不受严重影响，能够维持系统正常供电所需的备用容量。一般为系统最大负荷的5％～10％检修备用：为保证系统中的发电设备进行定期检修时，不影响供电而在系统中留有的备用容量。3、各类发电厂的特点及合理组合水电厂、火电厂、核电厂（一）各类电厂的特点（自学）（二）各类发电厂的合理组合有功功率的最优分配，包括有功功率电源的最优组合和有功功率负荷的最优分配。4、有功功率的最优分配有功功率电源的最优组合：是指系统中发电设备或发电厂的合理组合。通常所说的机组的合理开停，大体上包括三个部分：1.机组的最优组合顺序2.机组的最优组合数量3.机组的最优开停时间(1).有功功率电源的最优组合最优化：是指人们在生产过程或生活中为某个目的而选择的一个“最好”方案或一组“得力”措施以取得“最佳”效果这样一个宏观过程。有功功率负荷的最优分配：是指系统的有功功率负荷在各个正在运行的发电设备或发电厂之间的合理分配。其核心是按等耗量微增率准则进行分配。电力系统最优运行：是电力系统分析的一个重要分支，它所研究的问题主要是在保证用户用电需求（负荷）的前提下，如何优化地调度系统中各发电机组或发电厂的运行工况，从而使系统发电所需的总费用或所消耗的总燃料耗量达到最小这样决策问题。(2).有功功率负荷的最优分配有功功率负荷合理分配的目标在满足一定约束条件的前提下，尽可能节约消耗的能源。1).耗量特性PGF，W0PWF)(比耗量1发电设备的效率PWFd)(d耗量微增率PGF，W0FPPFmPG0m,,变化比耗量和耗量微增率的合理组合发电设备的方法之一就是按照最小比耗量由小到大的顺序，随负荷的由小到大增加，逐套投入发电设备；或负荷的由大到小，逐套退出发电设备。2)目标函数和约束条件在一定约束条件下，使某一目标函数...
