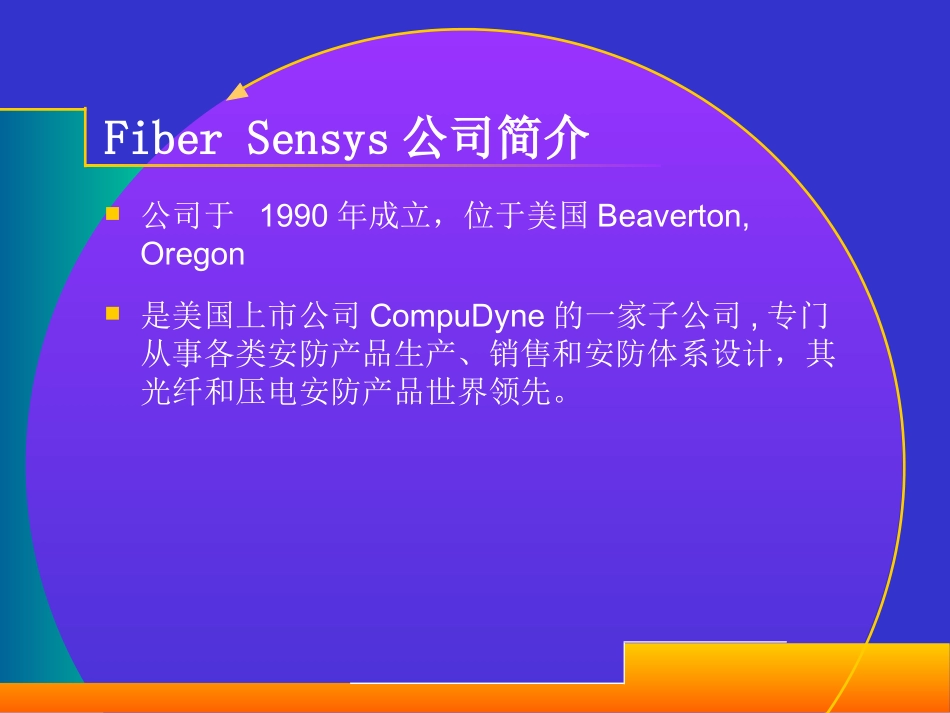

光纤入侵检测系统生产商：美国FiberSenSys公司代理商：中国蓝天凌翔科贸公司FiberSenSys,Inc.ACompuDyneCompanyFiberSensys公司简介公司于1990年成立，位于美国Beaverton,Oregon是美国上市公司CompuDyne的一家子公司,专门从事各类安防产品生产、销售和安防体系设计，其光纤和压电安防产品世界领先。中国蓝天公司简介中国蓝天公司是Fibersensys公司产品在中国地区的总代理，可根据用户对防护区域的要求对户外周界报警系统提供全方位的技术支持，包括系统设计、场地规划、产品进口、安装调试、技术培训和完善售后服务，我们愿意以质量第一、服务优良的宗旨与各界合作。FiberSensys主要产品光纤入侵检测系统压电入侵检测系统光纤周界报警网络及控制系统主要应用光纤入侵检测系统广泛用于美国及世界各地军政要地及民用商用场所，主要包括：航空航天企业、工厂核设施军事设施政府要地电力设施水处理厂仓库监狱民用住宅、小区主要应用–军事设施主要应用–炼油厂主要应用–变电站主要应用–围墙主要应用—围栏主要应用–埋入沙石、草地主要应用–屋顶主要应用–玻璃建筑主要应用--海岸光纤入侵检测系统典型应用光纤入侵检测系统典型应用保护区围栏（传感光纤捆扎在铁丝网中）保护地带（传感光纤埋入地下或草中）RS232FD208或D205FD208或D205FD208NFCA182或FCA282RS232RS232FCA182或FCA282保护区围栏（传感光纤捆扎在铁丝网中）FCA184FCA186FCA185PC微波或其他监测设备输入告警指示设备告警输出通信光缆传感光缆通信光缆传感光缆通信光缆系统主要组成主机模块FCA-185/FCA-285通信模块FCA-182/FCA-282告警处理单元(APU)FD-220/FD-205/FD-208(FD-208R、FD-208N)通用输入/输出模块FCA-184/FCA-284继电器输出板FCA-186/FCA-286光纤电缆传感光纤SC-3,SC-4非传感光纤IC-3,IC-3D普通通信光缆光纤检测工作原理当光纤被扰乱（如人为攀爬或切割围栏、走过保护地带）时，光传播的路径改变，虽然变化很小，但使用适当的光源和探测方法，可以将其放大，产生一个类似振动麦克风时所产生的电压信号。本系统的告警处理单元（APU）就是基于此原理的、有效的入侵检测设备。光纤检测工作原理LaserReceiverFiber-opticcableLaserReceiverLaserReceiverUndisturbedMotionorVibrationPressureWhatWillFSI'sFiber-OpticSensorsSense?激光传播路径的变化光纤检测工作原理激光发生器的激光二极管产生一束激光，注入光纤的一端，激光在光纤内上下反射向前传输。在光纤的另一端，探测器接收到激光信号后，将其转变为相应的电信号，通过对此电信号的处理，可以判断激光是否被扰乱，如确认被扰乱，则告警。对电信号的处理，即告警判别基于用户对系统的参数设置，通过设置，用户可以控制对何种信号告警，对何种信号不告警。告警处理单元APU对围栏结构的自然振动（如风引起的摆动）不会告警，而对非自然的行为（如人为的攀爬或切割），则会产生告警信号。通过调节增益控制，APU可适应特殊的围栏或建筑物。系统各设备介绍--总图保护区围栏（传感光纤捆扎在铁丝网中）保护地带（传感光纤埋入地下或草中）RS232FD208或D205FD208或D205FD208NFCA182或FCA282RS232RS232FCA182或FCA282保护区围栏（传感光纤捆扎在铁丝网中）FCA184FCA186FCA185PC微波或其他监测设备输入告警指示设备告警输出通信光缆传感光缆通信光缆传感光缆通信光缆系统各设备介绍--告警处理单元APUFD-220FD-205FD-208系统各设备介绍—告警处理单元FD-208通过检测传感光纤信号变化产生告警；告警参数可设置，告警信息通过RS232串口传至通信模块FCA-282；FD-208R可安装在标准19吋机架上；每个防区配置一个FD-208和一个FCA-282；防区最大长度2KM；可以同时使用敏感电缆SC-3、SC-4和非敏感电缆IC-3、IC-3D。机架安装的FD-208RFD-208--同时使用SC-3和IC-3的连接OUTPUT(ST)输出激光至传感电缆；INPUT(ST)接收输出端经传感电缆传来的激光；RS232串口，用于调试和与FCA-282连接；Audio未用其它标识112-24VDC5&6AlarmN/O2GND17&8Tamper（干涉开关）3&4AlarmN/C9&10Fault(notused)指...
