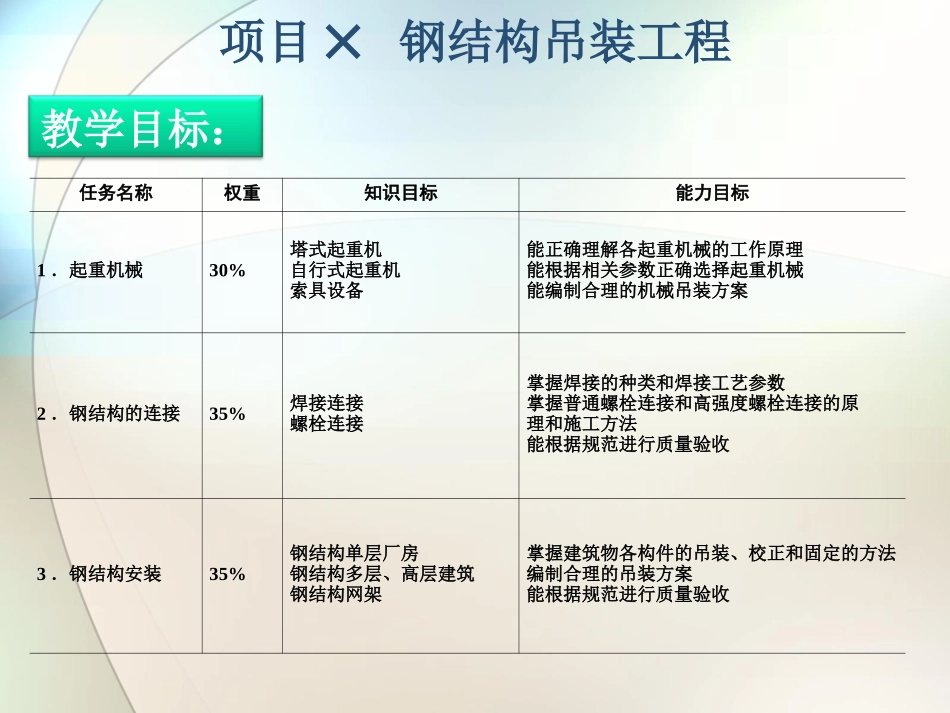

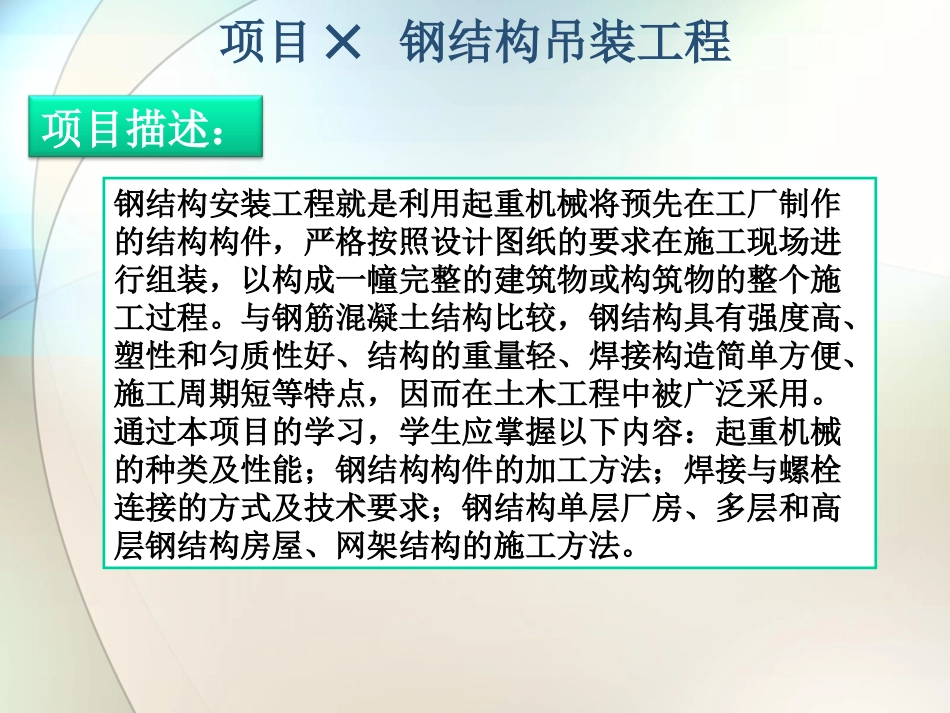

项目5钢结构吊装工程项目5钢结构吊装工程项目描述：钢结构安装工程就是利用起重机械将预先在工厂制作的结构构件，严格按照设计图纸的要求在施工现场进行组装，以构成一幢完整的建筑物或构筑物的整个施工过程。与钢筋混凝土结构比较，钢结构具有强度高、塑性和匀质性好、结构的重量轻、焊接构造简单方便、施工周期短等特点，因而在土木工程中被广泛采用。通过本项目的学习，学生应掌握以下内容：起重机械的种类及性能；钢结构构件的加工方法；焊接与螺栓连接的方式及技术要求；钢结构单层厂房、多层和高层钢结构房屋、网架结构的施工方法。项目5钢结构吊装工程教学目标：任务名称权重知识目标能力目标1．起重机械30%塔式起重机自行式起重机索具设备能正确理解各起重机械的工作原理能根据相关参数正确选择起重机械能编制合理的机械吊装方案2．钢结构的连接35%焊接连接螺栓连接掌握焊接的种类和焊接工艺参数掌握普通螺栓连接和高强度螺栓连接的原理和施工方法能根据规范进行质量验收3．钢结构安装35%钢结构单层厂房钢结构多层、高层建筑钢结构网架掌握建筑物各构件的吊装、校正和固定的方法编制合理的吊装方案能根据规范进行质量验收任务5.1起重机械5.1.1塔式起重机5.1.1.1附着式塔式起重机5.1.1.1附着式塔式起重机附着式塔式起重机是固定在建筑物近旁混凝土基础上的起重机械，它可借助顶升系统随着建筑施工进度而自行向上接高。任务5.1起重机械5.1.1塔式起重机5.1.1.1附着式塔式起重机5.1.1.1附着式塔式起重机QT4-10型起重机(如图5-1所示)，每顶升一次升高2.5m，常用的起重臂长为30m，此时最大起重力矩为1600kN·m，起重量为5～10t，起重半径为3～30m，起重高度为160m。QT4-10型自升式塔式起重机的主要技术性能见表5-1。图5-1QT4-10型塔式起重机任务5.1起重机械5.1.1塔式起重机5.1.1.1附着式塔式起重机5.1.1.1附着式塔式起重机表5-1QT4-10型自升式塔式起重机的主要技术性能项目单位技术参数起重臂长m3035起重半径m3.1620303～162535起重量t10.08.05.08.05.03.0起升速度4索m/min22.52索m/min45小车变幅速度m/min18回转速度r/min0.47顶升速度m/min0.52轨距m6.5起重机行走速度m/min10.36任务5.1起重机械5.1.1塔式起重机5.1.1.1附着式塔式起重机5.1.1.1附着式塔式起重机(1)将标准节吊到摆渡小车上，并将过渡节与塔身标准节相连的螺栓松开，准备顶升，如图5-2(a)所示。(2)开动液压千斤顶，将塔吊上部结构(包括顶升套架)向上顶升到超过一个标准节的高度，然后用定位销将套架固定，此时塔吊上部结构的重量就通过定位销传递到塔身，如图5-2(b)所示。(3)液压千斤顶回缩，形成引进空间，此时将装有标准节的摆渡小车开到引进空间内，如图5-2(c)所示。任务5.1起重机械5.1.1塔式起重机5.1.1.1附着式塔式起重机5.1.1.1附着式塔式起重机(4)利用液压千斤顶稍微提起标准节，退出摆渡小车，然后将标准节平稳地落在下面的塔身上，并用螺栓加以连接，如图5-2(d)所示。(5)拨出定位销，下降过渡节，使之与已接高的塔身连成整体，如图5-2(e)所示。如一次要接高若干节塔身标准节，则可重复以上工序。任务5.1起重机械5.1.1塔式起重机5.1.1.1附着式塔式起重机5.1.1.1附着式塔式起重机图5-2附着式自升塔式起重机的顶升过程1—顶升套架；2—液压千斤顶；3—支承座；4—顶升横梁；5—定位销；6—过渡节；7—标准节；8—摆渡小车任务5.1起重机械5.1.1塔式起重机5.1.1.1附着式塔式起重机5.1.1.1附着式塔式起重机图5-3附着式自升塔式起重机任务5.1起重机械5.1.1塔式起重机5.1.1.2爬升式塔式起重机5.1.1.2爬升式塔式起重机图5-4QT5-4/40型爬升式塔式起重机的爬升过程任务5.1起重机械5.1.1塔式起重机5.1.1.3轨道式塔式起重机5.1.1.3轨道式塔式起重机1．QT1-2型塔式起重机QT1-2型塔式起重机是一种塔身回转式轻型塔式起重机，主要由塔身、起重臂和底盘组成。这种起重机塔身可以折叠，能整体运输，起重力矩为16t·m(160kN·m)，起重量为1～2t(10～20kN)，轨距为2.8m，适用于5层以下民用建筑的结构安装和预制构件厂的装卸作业。QT1-2型塔式起重机是一种塔身回转式轻型塔式起重机，主要由塔身、起重臂和底盘组成。这种起重机...
