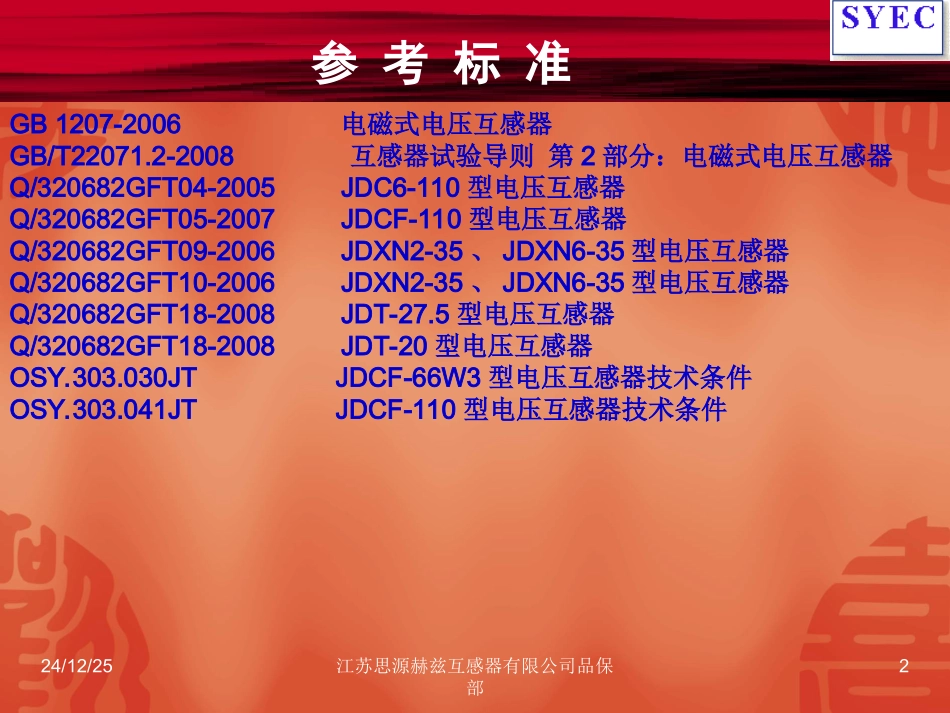

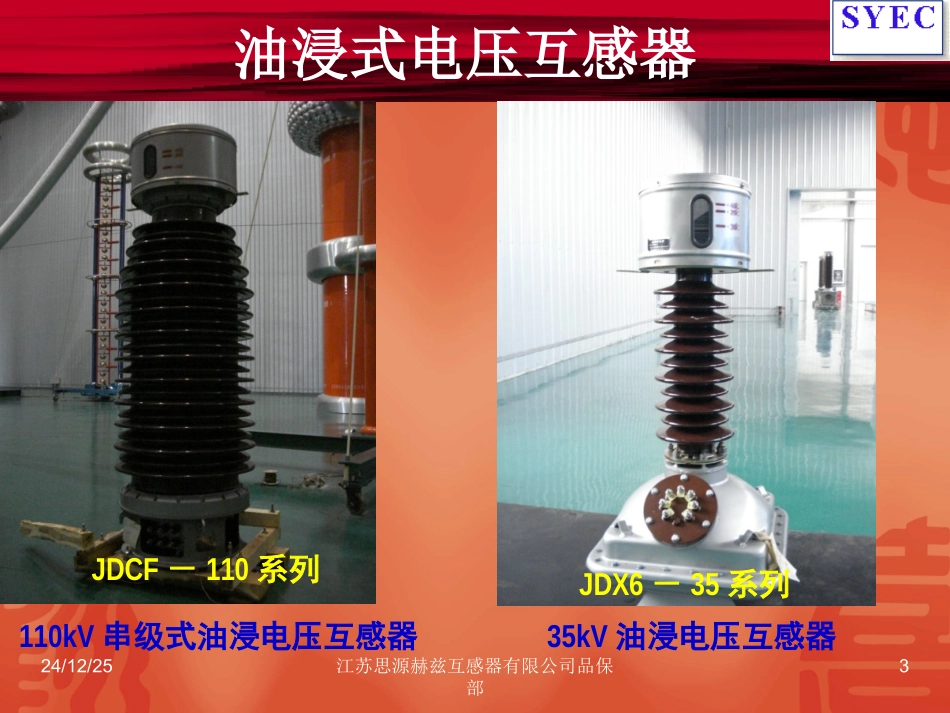

24/12/25江苏思源赫兹互感器有限公司品保部1油浸式电压互感器试验流程及方法24/12/25江苏思源赫兹互感器有限公司品保部2参考标准GB1207-2006电磁式电压互感器GB/T22071.2-2008互感器试验导则第2部分：电磁式电压互感器Q/320682GFT04-2005JDC6-110型电压互感器Q/320682GFT05-2007JDCF-110型电压互感器Q/320682GFT09-2006JDXN2-35、JDXN6-35型电压互感器Q/320682GFT10-2006JDXN2-35、JDXN6-35型电压互感器Q/320682GFT18-2008JDT-27.5型电压互感器Q/320682GFT18-2008JDT-20型电压互感器OSY.303.030JTJDCF-66W3型电压互感器技术条件OSY.303.041JTJDCF-110型电压互感器技术条件24/12/25江苏思源赫兹互感器有限公司品保部3110kV串级式油浸电压互感器35kV油浸电压互感器油浸式电压互感器JDCF－110系列JDX6－35系列24/12/25江苏思源赫兹互感器有限公司品保部41.1试验目的：考核被试互感器的密封性能，在长期运行中有无渗、漏油现象，能不能为其长期运行提供可靠的绝缘保证1.2试验主要设备：额定压力的N2瓶、减压阀、输气管、压力表1.3试验步骤：a)检查确保被试互感器的瓷瓶表面干净、无油污b)用单相阀向分压器中充入0.1MPa的气压并保持12小时，余压不低于0.07MPac)12h后检查气压表和产品表面，产品表面应无渗、漏油现象1.4试验结果判断：如果在规定的压力和试验时间内产品无渗、漏油现象，则判定该试验合格一、密封性能试验24/12/25江苏思源赫兹互感器有限公司品保部5二、绝缘电阻试验2.1试验目的：考核互感器真空干燥是否合格，一、二次绕组、剩余绕组之间及对地绝缘有无受潮或短路，是进行感应耐压试验的依据2.2试验主要设备：2500V兆欧表2.3试验要求：一次绕组N端对二次绕组及地绝缘电阻≥1000MΩ；二次绕组、剩余绕组之间及对地的绝缘电阻≥1000MΩ2.4试验步骤及注意事项：a)在使用兆欧表前应先开路试验，此时兆欧表应指向∞；再短路试验，此时兆欧表应指向0b)试验时应记录环境温湿度，一般温度要求0～40℃，相对湿度不要大于60﹪c)将兆欧表的L端接互感器的一次绕组N端子，其余各绕组的一个出线端子、油箱全部短接并接地，一起接兆欧表E端，测量一次绕组对二次绕组及地的绝缘电阻值d)将兆欧表的L端接互感器的某个二次绕组的一个出线端子，其余各绕组的一个出线端子、油箱全部短接并接地，一起接兆欧表E端，测量二次绕组之间及对地的绝缘电阻值e)依次测量各二次绕组之间及对地的绝缘电阻值24/12/25江苏思源赫兹互感器有限公司品保部6二、绝缘电阻试验f)要待兆欧表读数稳定后再进行读数，标准时间为60s，试验时摇表转速大约为120r/min，即2r/s。g)当试品电容较大时，测量后须先将兆欧表从测量回路中断开，然后才能停止转动发电机，以免试品电容电流反充损坏仪器。2.5试验结果判断：如果符合2.3的试验要求，则判定试验合格右图为测量互感器一次绕组N端子对二次绕组及地绝缘电阻的试验接线图24/12/25江苏思源赫兹互感器有限公司品保部7三、一次绕组N端及二次绕组短时工频耐压试验3.1试验目的：考核互感器一次绕组N端、二次绕组、剩余绕组之间及对地的绝缘水平能否达到国标和设计要求3.2试验主要设备：耐压测试仪3.3试验要求：一次绕组N端对二次绕组及地应能承受工频5kV1min不击穿；各二次绕组、剩余绕组之间及对地应能承受工频3kV1min不击穿3.4试验步骤及注意事项：a)耐压仪和互感器外壳必须可靠接地b)试验人员必须戴好绝缘手套，做好防护措施c)将耐压测试仪的高压端子接N端子，其余各绕组的一个出线端子、油箱全部短接并接地，一起接耐压仪接地端子，5kV1min，考核一次绕组N端对二次绕组及地的绝缘水平d)将耐压测试仪的高压端子接某个绕组的出线端子，其余各绕组的一个出线端子、油箱全部短接并接地，一起接耐压仪接地端子，3kV1min，依次对各绕组进行试验，考核各绕组之间及对地的绝缘水平e)对于不接地电压互感器，只需对二次绕组及地施加3kV1minf)施加电压应由0开始均匀升压，到规定的试验电压后保持1min，降到30﹪试验电压后再切断电源24/12/25江苏思源赫兹互感器有限公司品保部8三、一次绕组N端及二次绕组短时工频耐压试验3.5试验原理图如下：RTA1V1V2ANT－耐压测试仪A1－电流表R－保...
