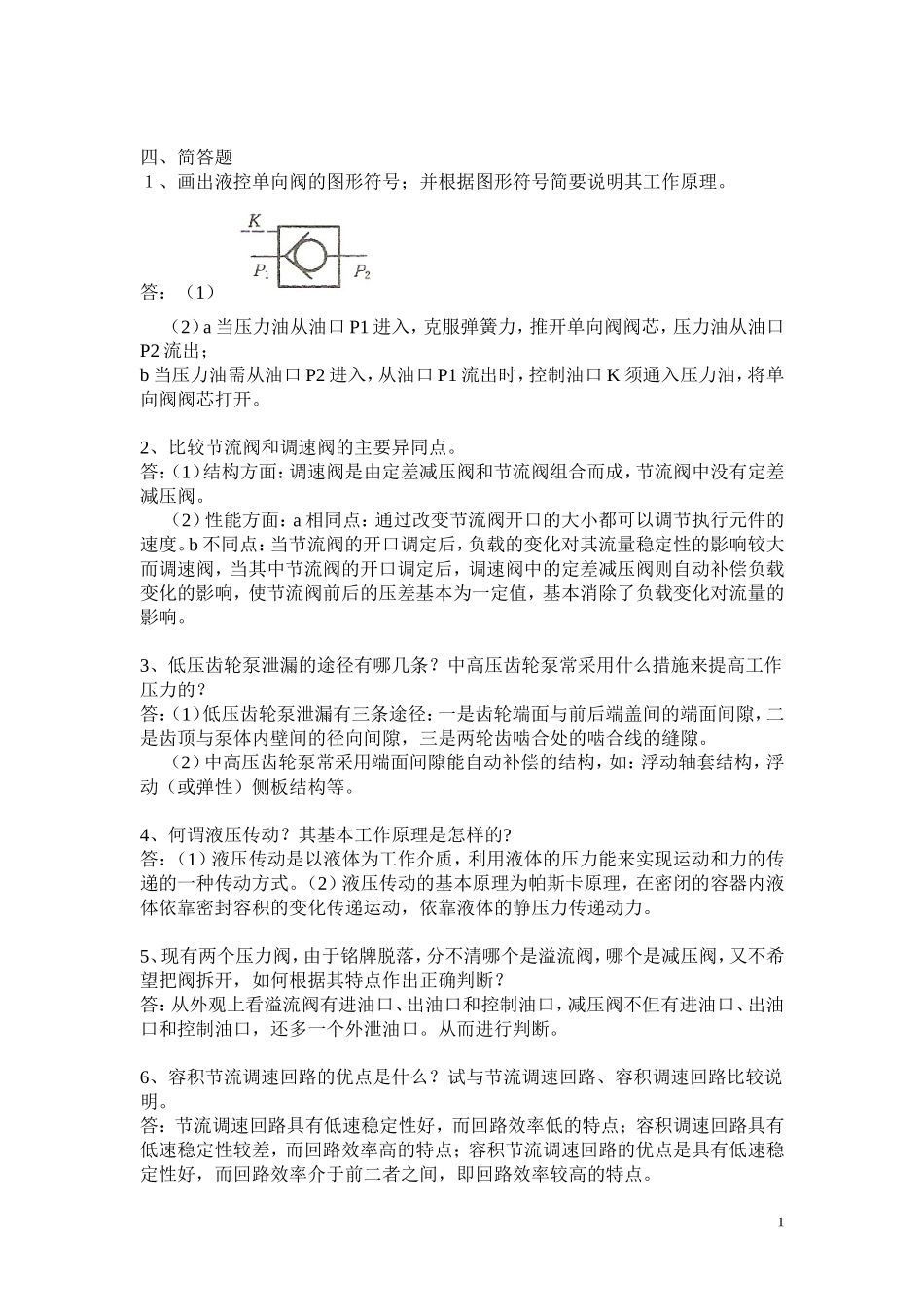

四、简答题１、画出液控单向阀的图形符号；并根据图形符号简要说明其工作原理。答：（1）（2）a当压力油从油口P1进入，克服弹簧力，推开单向阀阀芯，压力油从油口P2流出；b当压力油需从油口P2进入，从油口P1流出时，控制油口K须通入压力油，将单向阀阀芯打开。2、比较节流阀和调速阀的主要异同点。答：（1）结构方面：调速阀是由定差减压阀和节流阀组合而成，节流阀中没有定差减压阀。（2）性能方面：a相同点：通过改变节流阀开口的大小都可以调节执行元件的速度。b不同点：当节流阀的开口调定后，负载的变化对其流量稳定性的影响较大而调速阀，当其中节流阀的开口调定后，调速阀中的定差减压阀则自动补偿负载变化的影响，使节流阀前后的压差基本为一定值，基本消除了负载变化对流量的影响。3、低压齿轮泵泄漏的途径有哪几条？中高压齿轮泵常采用什么措施来提高工作压力的？答：（1）低压齿轮泵泄漏有三条途径：一是齿轮端面与前后端盖间的端面间隙，二是齿顶与泵体内壁间的径向间隙，三是两轮齿啮合处的啮合线的缝隙。（2）中高压齿轮泵常采用端面间隙能自动补偿的结构，如：浮动轴套结构，浮动（或弹性）侧板结构等。4、何谓液压传动？其基本工作原理是怎样的?答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力的传递的一种传动方式。（2）液压传动的基本原理为帕斯卡原理，在密闭的容器内液体依靠密封容积的变化传递运动，依靠液体的静压力传递动力。5、现有两个压力阀，由于铭牌脱落，分不清哪个是溢流阀，哪个是减压阀，又不希望把阀拆开，如何根据其特点作出正确判断？答：从外观上看溢流阀有进油口、出油口和控制油口，减压阀不但有进油口、出油口和控制油口，还多一个外泄油口。从而进行判断。6、容积节流调速回路的优点是什么？试与节流调速回路、容积调速回路比较说明。答：节流调速回路具有低速稳定性好，而回路效率低的特点；容积调速回路具有低速稳定性较差，而回路效率高的特点；容积节流调速回路的优点是具有低速稳定性好，而回路效率介于前二者之间，即回路效率较高的特点。17、液压系统中，当工件部件停止运动后，使泵卸荷有什么好处？试画出一种典型的卸荷回路。答：液压系统中，当工件部件停止运动后，使泵卸荷可减少系统的功率损失，降低系统油液的发热，改善系统性能。卸荷回路（略）。8、先导式溢流阀原理如图所示，回答下列问题：（1）先导式溢流阀原理由哪两部分组成？（2）何处为调压部分？（3）阻尼孔的作用是什么？（4）主阀弹簧为什么可较软？解：（1）先导阀、主阀。（2）先导阀。（3）制造压力差。（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。9、容积式液压泵的共同工作原理是什么？答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔；⑵密封容积交替变化；⑶吸、压油腔隔开。10、溢流阀的主要作用有哪些？答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压。11、液压系统中，当执行元件停止运动后，使泵卸荷有什么好处？答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。12、液压传动系统主要有那几部分组成？答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。213、容积式液压泵完成吸油和压油必须具备哪三个条件？答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。14、液体的静压力的特性是什么？答：（1）液体静压力垂直于其承受压力的作用面，其方向永远沿着作用面的内法线方向。（2）静止液体内任意点处所受到的静压力在各个方向上都相等。15、试述进油路节流调速回路与回油路节流调速回路的不同之处。答：（1）回油路节流调速中进油路无阻力，而回油路有阻力，导致活塞突然向前运动，产生冲击；而进油路节流调速回路中，进油路的节流阀对进入液压缸的液体产生阻力，可减缓冲击。（2）回油路节流调速，可承受一定的负值载荷。16、使用顺序阀应注意哪些问题？答：（1）由于执行元件的启动压力在调定压力以下，系统中压力控制阀又具有压力超调特性，因此控制顺序动作的顺序...
