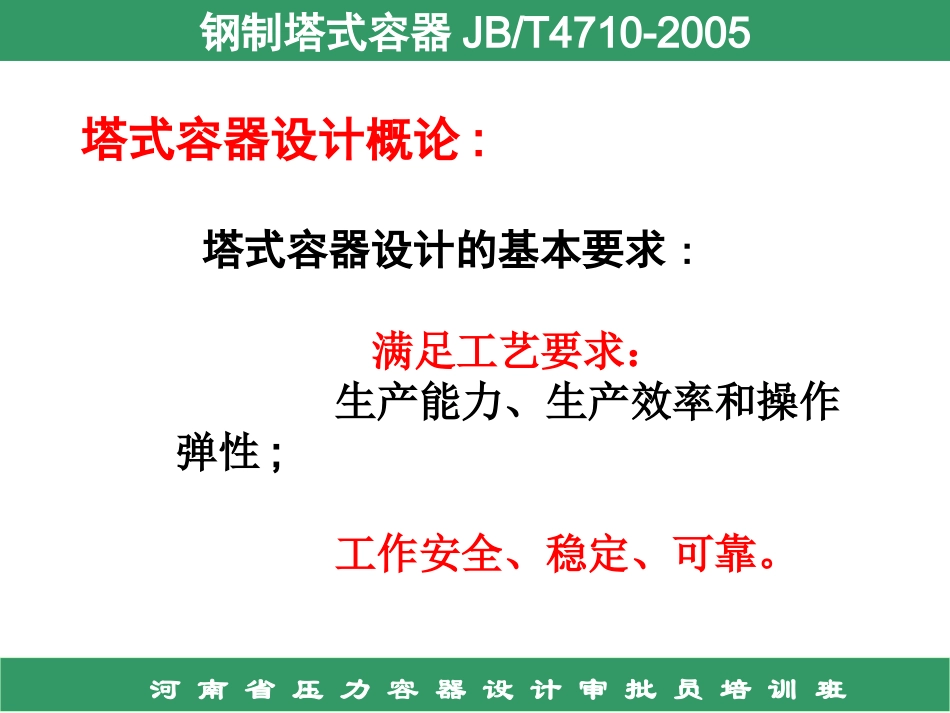

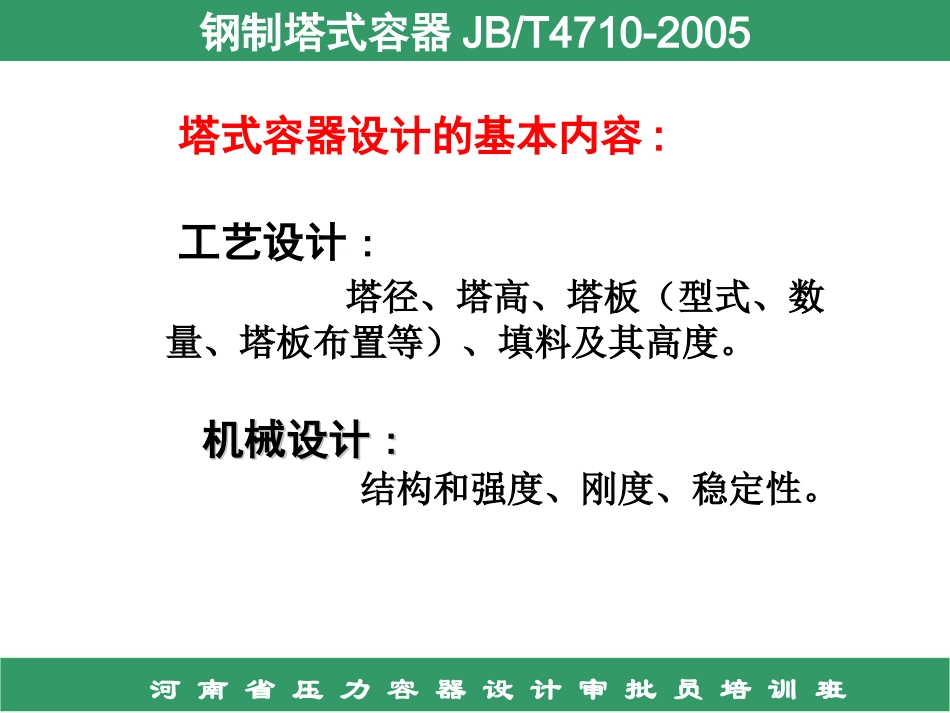

钢制塔式容器（JB/T4710-2005）教材培训中心河南省压力容器设计审批员培训班2009.6.12·郑州塔式容器设计概论:塔式容器设计的基本要求:满足工艺要求：生产能力、生产效率和操作弹性;工作安全、稳定、可靠。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005塔式容器设计的基本内容:工艺设计:塔径、塔高、塔板（型式、数量、塔板布置等）、填料及其高度。机械设计机械设计::结构和强度、刚度、稳定性。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-20051、适用范围设计压力p≯35MPa高度H＞10m、且H/D＞5裙座自支承的塔式容器。其中：H—总高；D—塔壳的平均直径。对等直径塔为其公称直径；对不等直径塔式容器：D=D1HlDHl221……河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005对塔器总高H的一点说明：适用范围是考虑下述因素制定的：a.塔式容器振动时只作平面弯曲振动；b.高度小的塔式容器截面的弯曲应力小，计算壁厚取决于压力或最小厚度；c.塔为独立的塔，塔与塔之间、塔与框架之间无关联；d.塔设备为无夹套。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005本标准不适用于下列塔式设备：a.带用牵拉装置的塔器；b.由操作平台联成一体的排塔或塔群；c.带有夹套的塔器。2.塔式容器应考虑的载荷a.压力（含液柱静压力）载荷；b.重力载荷；c.风载荷：顺风向载荷横风向载荷；d.地震载荷：水平地震力垂直地震力。需要时还要考虑其他外力载荷。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005质量载荷：质量载荷：河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005风载荷：河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005地震载荷:河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005从载荷性质上分，载荷又可分为：静载荷和动载荷。其区别：a.载荷大小、方向甚至作用点等不随时间变化的是静载荷，随时间变化的是动载荷。b.动载荷使结构产生加速度，引起结构振动。而静载荷不会引起振动。c.动载荷计算与结构自身的振动特征（如自振频率或周期、振型与阻尼）有关，而静载荷仅与载荷大小、约束条件有关。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-20053.塔式容器应考虑工况：a.水压试验工况；b.操作工况；c.检修工况（应包括安装工况）。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-20054.设计（计算）压力与设计温度对工作压力小于0.1MPa的内压塔式容器、设计压力取不小于0.1MPa；裙座壳和地脚螺栓的设计温度取使用地区月平均最低气温的最低值加20℃。其他同GB150。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-20055.腐蚀裕量A.塔体：a)应根据预期寿命和介质；利用金属材料的腐蚀速率确定腐蚀裕量；b)各元件受到腐蚀程度不同时，分别确定其腐蚀裕量；c)介质：压缩空气，水或水蒸汽，材质为碳素钢或低合金钢时，腐蚀裕量≮1mm。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005B.裙座和地脚螺栓a)裙座腐蚀裕量取C22mm≮；b)地脚螺栓的腐蚀裕量，取C23mm≮。6.最小厚度A.容器壳体（不包括c2）a)碳素钢、低合金钢制为2/1000的内直径、且≮3毫米；b)高合金钢制，≮2mm。B.裙座壳JB/T4710规定裙座壳的名义厚度不得小于6mm。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-2005C.地脚螺栓地脚螺栓小径，规范并无限制，但工程上一般不小于M24，最大不超过M100。D.基础环板a）板式螺栓座：基础环板的最小厚度在新标准中没有具体规定，但老标准中规定≮16mm。筋板厚度一般≮2/3基础环厚度，盖板厚度一般≮基础环板厚度。b）管式螺栓座：标准中基础环板的最小厚度一般≮18mm。河南省压力容器设计审批员培训班钢制塔式容器JB/T4710-20057.许用应力A.塔式容器壳体（含裙座壳体）按GB150材料一章选取。B.非受压元件：基础环、盖板和筋板、地脚螺栓a)地脚螺栓：Q235—A[σ]bt=147MPaQ345[σ]bt=170MPa采用其他碳素钢ns≥1.6；其他低合金钢ns≥2.0。b)基础环、...
