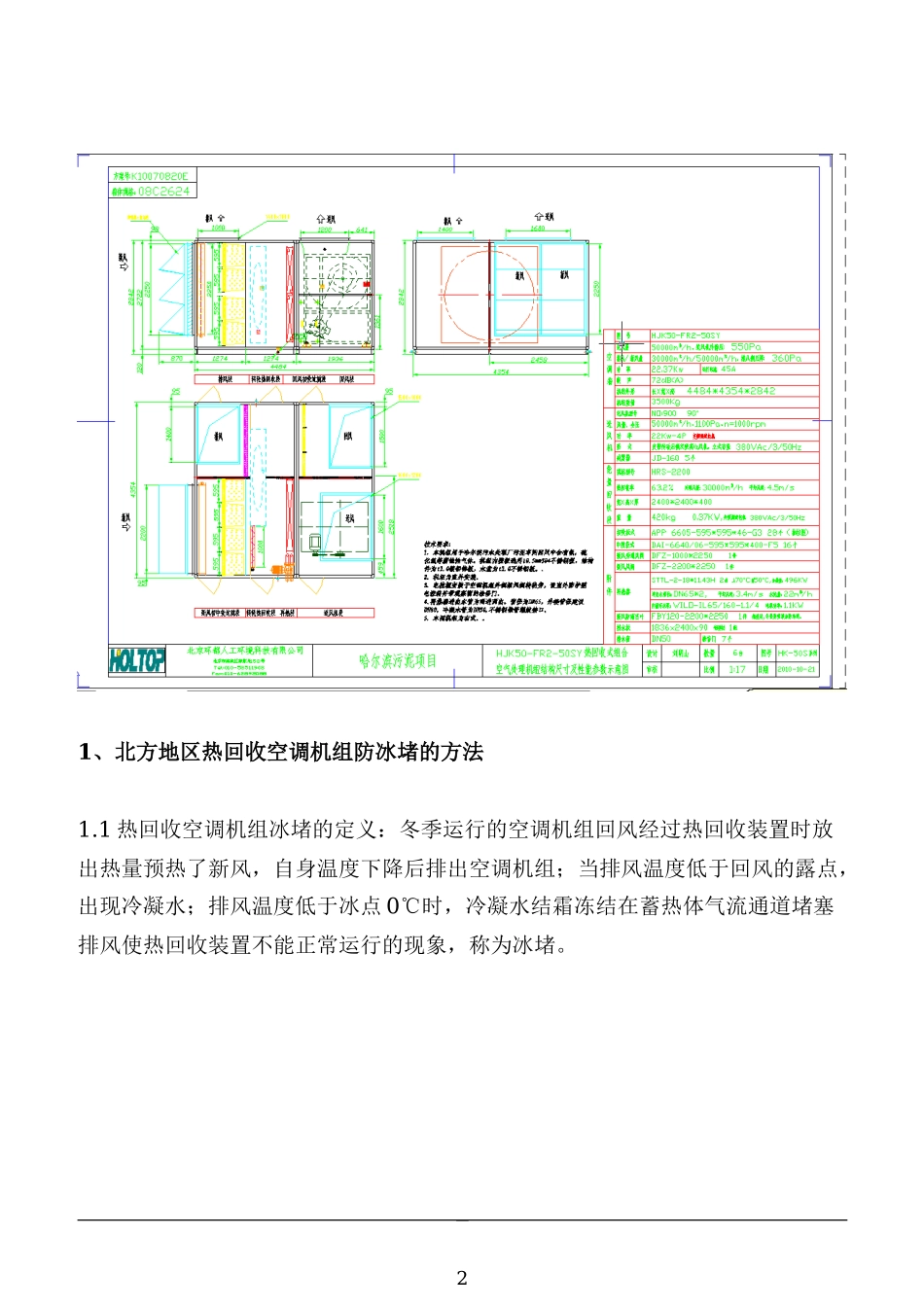

关于转轮热回收空调机组防冰堵控制方法的说明北京环都公司在游泳馆热回收机组项目做过一些，在北京，黑龙江，吉林，辽宁作了十多个游泳馆排风热回收的工程。哈尔滨地区游泳馆排风热回收关键是防冻处理。现简要说明如下：1.新风阀的防霜冻处理。2.转轮防冰堵的处理。3.加热器防冻伤的处理。4.回风大量冷凝水的处理和冷凝水排放管的防冰堵处理。5.排风温度的控制。在北方寒冷地区使用的转轮热回收组合式空调机组，有很好的经济效益。其转轮防冰堵和加热器防冻伤措施是否有效是空调机组正常运行的关键。谨以哈污泥项目热回收机组作一简述。北京环都人工环境科技有限公司1、北方地区热回收空调机组防冰堵的方法1.1热回收空调机组冰堵的定义：冬季运行的空调机组回风经过热回收装置时放出热量预热了新风，自身温度下降后排出空调机组；当排风温度低于回风的露点，出现冷凝水；排风温度低于冰点0℃时，冷凝水结霜冻结在蓄热体气流通道堵塞排风使热回收装置不能正常运行的现象，称为冰堵。2发生冰堵的危害：转轮热回收装置出现冰堵，回风经过蓄热体的气流通道逐渐变窄，回风侧的风阻随之增加，至使排风流量减低。排风侧的温度会因排风量的减小而降低，更加剧了冷凝水的冻结。转轮发生冰堵会恶性循环，回转的蓄热体因冷凝水冻结重量逐渐增大，冰晶使回转密封处间隙变小阻力加大，驱动机构会因电机过载保护停转，热回收停止工作。1.3转轮热回收装置防冰堵的条件：发生冰堵需要两个条件同时出现，一是回风RA经过蓄热体后温度低于露点出现冷凝水，二是排风EA平均温度低于冰点0℃，显然我国北方地区冬季运行时，才有可能出现冰堵。1.4防止冰堵的具体措施：转轮热回收装置防冰堵通常有三种方法：3方法一是调整转轮的旋转速度n。在热回收转轮效率和转速关系曲线图上，转速n=10rpm以上，热回收效率§值趋于平缓，转速n=3rpm时，热回收效率§值大幅下降。利用这一特性，调整转速n即可导至热回收效率§变化。当出现冰堵条件时，转轮由正常回转速度n=12rpm降至n=3rpm，使排风EA的温度上升，防止了转轮冰堵现象的发生。方法二是改变新排风比例。冬季运行时，增加排风或减小新风会导至排风温度的升高；降低排风量或增加新风量回使排风的温度下降。根据这一特点，在空调机组结构设计增设新风旁通风阀，当发生转轮冰堵趋势时，开启部分新风旁通阀，分流了部分新风使通过转轮的低温新风量减小，排风温度随之升高，消除了冰堵发生的条件。方法三是预热新风。在北方寒冷地区，冬季新风低于-20℃，空调要求必须补充新风时，将低温的新风预热至-10℃，是热回收转轮防冰堵的另一个措施。预热新风的方法需根据现场热媒条件确定。通常为采暖水预热新风。加热器防止冻伤措施在第二章讲述。1.5设置防冰堵装置的判定：北京环都人工环境科技有限公司热回收市场部陈志东经理编制了一个表格软件，输入新风量，回风量，转轮型号规格，效率等参数，即可得出排风，送风等计算数值。使用这一软件，可方便地判断热回收转轮是否发生冰堵。例：45二、加热器防冻伤的措施：2.1换热器冻结的几种情况由于空调设计时对寒冷地方的气候特点考虑不足，加之使用管理上的薄弱，常出现空气加热器冻裂现象。其冻裂的情况不外下列几种：1、加热与冷却共用一个表冷式热交换器，但冷冻水的温差小(一般5℃)，而热水的温差大(20--30℃)，又因采用变流量调节，温差大的情况下，所需水量小，所以加热管中的水流速度小，成为层流状态，从而使与室外低温空气接触侧的盘管结冻。2、加热器选择时设计余量太大，结果使热媒造成过大的温降，回水温度低，在边角处易冻。3、两组或多组换热器并联连接，水路系统不平衡，一组换热器的流量大，一组换热器的流量小，小的就可能结冻。2.2换热器冻结的原因分析，现以1992年长春一汽大众总装车间热回收机组为例：6ZK60组合式空调机配套的STTL型铜管套片加热器，结合紧密，传热效率高；翅片冲孔为双翻边，其片型采用先进的直波纹片，片间距3.2mm。总体布置如下图：2.3换热器冻结的原因分析1、换热器换热面积的余量过大，热水的流量及流速降低。换热器管路按水路并联，采用变水流量控制加热过程，而换热面积大有富...
