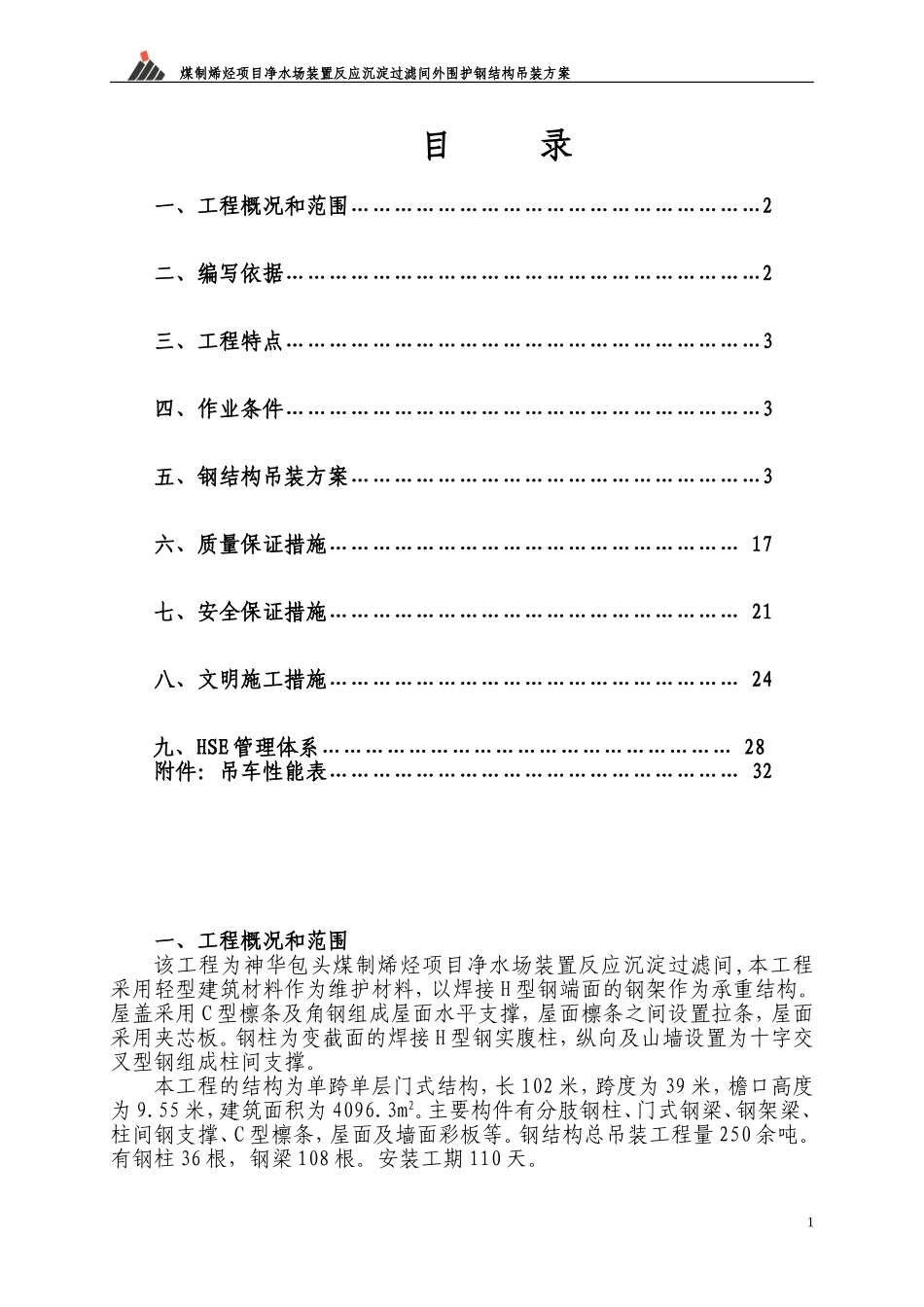

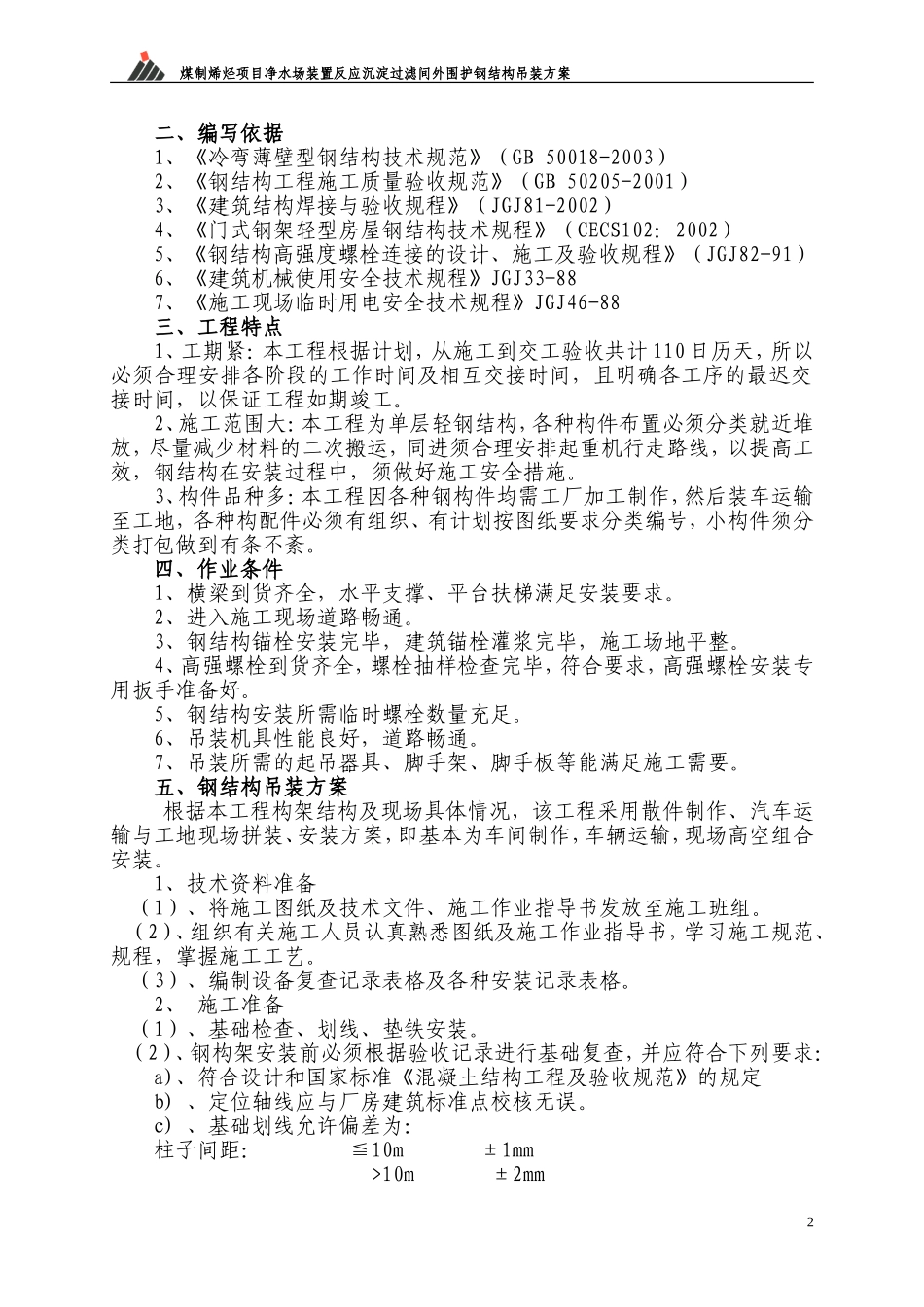

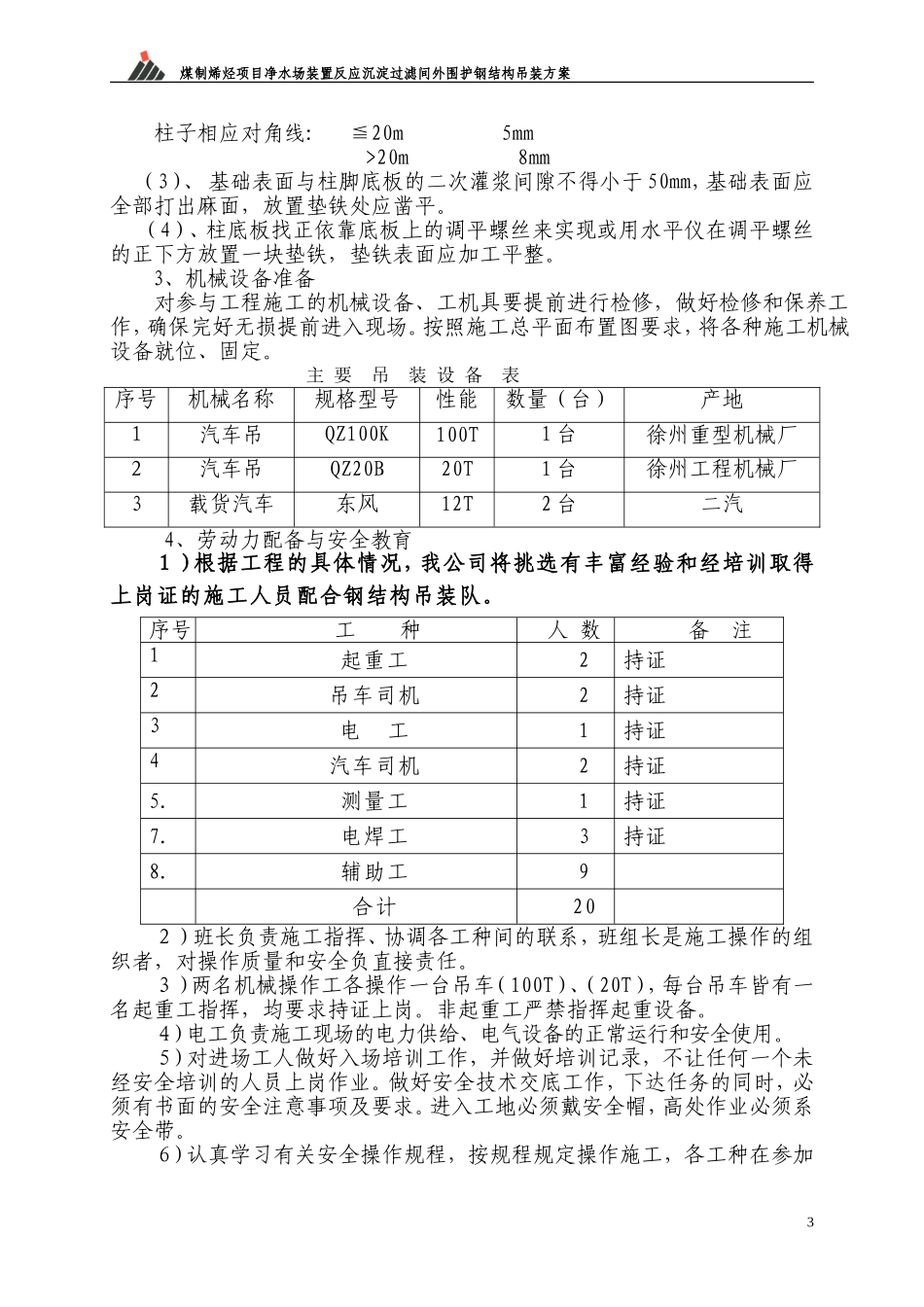

煤制烯烃项目净水场装置反应沉淀过滤间外围护钢结构吊装方案目录一、工程概况和范围…………………………………………………2二、编写依据…………………………………………………………2三、工程特点…………………………………………………………3四、作业条件…………………………………………………………3五、钢结构吊装方案…………………………………………………3六、质量保证措施…………………………………………………17七、安全保证措施…………………………………………………21八、文明施工措施…………………………………………………24九、HSE管理体系…………………………………………………28附件：吊车性能表…………………………………………………32一、工程概况和范围该工程为神华包头煤制烯烃项目净水场装置反应沉淀过滤间,本工程采用轻型建筑材料作为维护材料，以焊接H型钢端面的钢架作为承重结构。屋盖采用C型檩条及角钢组成屋面水平支撑，屋面檩条之间设置拉条，屋面采用夹芯板。钢柱为变截面的焊接H型钢实腹柱，纵向及山墙设置为十字交叉型钢组成柱间支撑。本工程的结构为单跨单层门式结构，长102米，跨度为39米，檐口高度为9.55米，建筑面积为4096.3m2。主要构件有分肢钢柱、门式钢梁、钢架梁、柱间钢支撑、C型檩条，屋面及墙面彩板等。钢结构总吊装工程量250余吨。有钢柱36根，钢梁108根。安装工期110天。1煤制烯烃项目净水场装置反应沉淀过滤间外围护钢结构吊装方案二、编写依据1、《冷弯薄壁型钢结构技术规范》（GB50018-2003）2、《钢结构工程施工质量验收规范》（GB50205-2001）3、《建筑结构焊接与验收规程》（JGJ81-2002）4、《门式钢架轻型房屋钢结构技术规程》（CECS102：2002）5、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）6、《建筑机械使用安全技术规程》JGJ33-887、《施工现场临时用电安全技术规程》JGJ46-88三、工程特点1、工期紧：本工程根据计划，从施工到交工验收共计110日历天，所以必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期竣工。2、施工范围大：本工程为单层轻钢结构，各种构件布置必须分类就近堆放，尽量减少材料的二次搬运，同进须合理安排起重机行走路线，以提高工效，钢结构在安装过程中，须做好施工安全措施。3、构件品种多：本工程因各种钢构件均需工厂加工制作，然后装车运输至工地，各种构配件必须有组织、有计划按图纸要求分类编号，小构件须分类打包做到有条不紊。四、作业条件1、横梁到货齐全，水平支撑、平台扶梯满足安装要求。2、进入施工现场道路畅通。3、钢结构锚栓安装完毕，建筑锚栓灌浆完毕，施工场地平整。4、高强螺栓到货齐全，螺栓抽样检查完毕，符合要求，高强螺栓安装专用扳手准备好。5、钢结构安装所需临时螺栓数量充足。6、吊装机具性能良好，道路畅通。7、吊装所需的起吊器具、脚手架、脚手板等能满足施工需要。五、钢结构吊装方案根据本工程构架结构及现场具体情况，该工程采用散件制作、汽车运输与工地现场拼装、安装方案，即基本为车间制作，车辆运输，现场高空组合安装。1、技术资料准备（1）、将施工图纸及技术文件、施工作业指导书发放至施工班组。（2）、组织有关施工人员认真熟悉图纸及施工作业指导书，学习施工规范、规程，掌握施工工艺。（3）、编制设备复查记录表格及各种安装记录表格。2、施工准备（1）、基础检查、划线、垫铁安装。（2）、钢构架安装前必须根据验收记录进行基础复查，并应符合下列要求：a)、符合设计和国家标准《混凝土结构工程及验收规范》的规定b)、定位轴线应与厂房建筑标准点校核无误。c)、基础划线允许偏差为：柱子间距：≦10m±1mm>10m±2mm2煤制烯烃项目净水场装置反应沉淀过滤间外围护钢结构吊装方案柱子相应对角线:≦20m5mm>20m8mm（3）、基础表面与柱脚底板的二次灌浆间隙不得小于50mm，基础表面应全部打出麻面，放置垫铁处应凿平。（4）、柱底板找正依靠底板上的调平螺丝来实现或用水平仪在调平螺丝的正下方放置一块垫铁，垫铁表面应加工平整。3、机械设备准备对参与工程施工的机械设备、...
