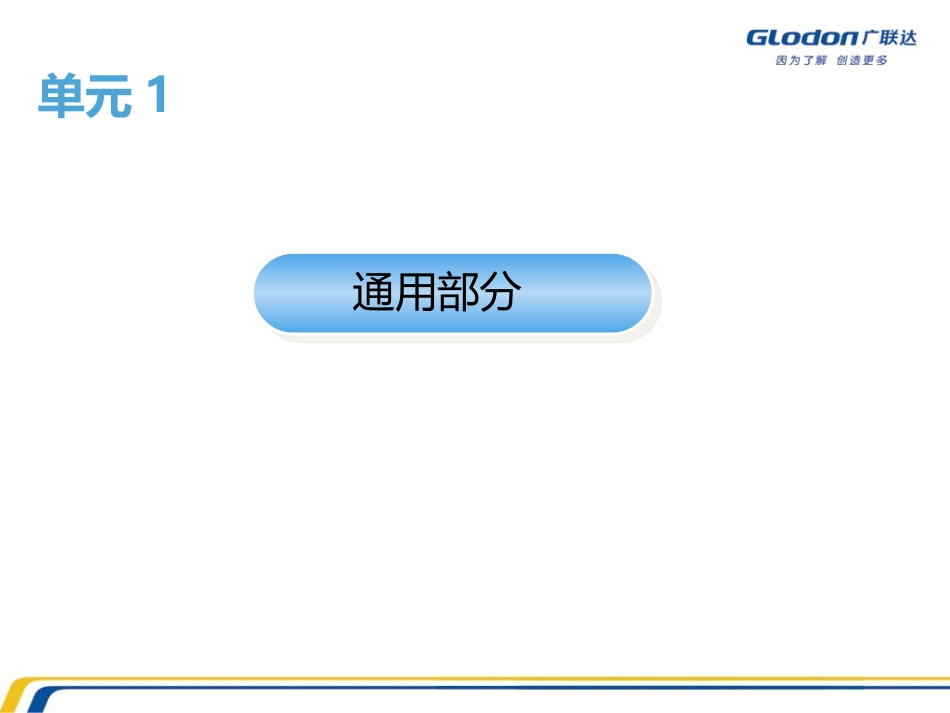

钢筋平法手工算量广联达软件股份有限公司国内营销部2012年*月课程内容单元1•通用部分单元2•结构构件详解单元1通用部分发布、实施时间适用范围钢筋类型热轧光圆钢筋普通热轧带肋钢筋细晶粒热轧带肋钢筋普通热轧带肋钢筋细晶粒热轧带肋钢筋余热处理带肋钢筋普通热轧带肋钢筋细晶粒热轧带肋钢筋种类ABBFCCFDEEF软件代号保护层11G1011、新规范P337规定保护层厚度以最外层钢筋外边缘至混凝土外表面的距离,不再是主筋外缘起算;2、保护层厚度是以混凝土标号>C25为基准编制的,当标号不大于C25时,厚度增加5;3、按照平面构件和杆状构件分两类确定保护层厚度。抗震等级1、抗震等级:是设计部门依据国家有关规定,按“建筑物重要性分类与设防标准”,根据烈度、结构类型和房屋高度等,而采用不同抗震等级进行的具体设计。以钢筋混凝土框架结构为例,抗震等级划分为四级,以表示其很严重、严重、较严重及一般的四个级别钢筋锚固钢筋锚固新规范中同时出现了锚固和基本锚固两个概念。锚固长度不再直接给出,而是需要计算,对于不同的受力位置所采用的锚固类型不同,增加了计算难度,同时旧规范已经不能满足要求。换算关系:•A、非抗震锚固长度la=非抗震基本锚固lab*锚固长度修正系数(当钢筋直径大于25时,取默认值1.1)•B、抗震锚固长度lae=非抗震锚固长度la*抗震系数(一、二级抗震等级为1.15,三级抗震为1.05,四级抗震为1.0)•C、抗震搭接长度=搭接修正系数*抗震锚固•D、非抗震搭接长度=搭接修正系数*非抗震锚固钢筋锚固实例计算计算本案例的抗震锚固长度HRB335普通钢筋抗震等级为2级直径28,C30时其抗震锚固长度是多少?(新旧对比)答案:Lab=29dLa=1.1*Lab=32d(1.1为受拉钢筋锚固长度修正系数)Lae=1.15*La=37d(1.15为抗震锚固长度修正系数)单元2•结构构件详解柱1、平法标注2、柱筋计算主要内容1、平法标注平法标注-柱一、列表注写方式二、截面注写方式框架柱列表注写方式11G101-1P11框架柱截面注写方式箍筋肢数表达形式54柱筋分类——按受力方向纵向受力筋(纵筋)角筋B边一侧中部钢筋H边一侧中部钢筋横向受力筋箍筋拉筋B边H边2、柱筋计算柱筋构造顶层纵筋基础插筋中间层纵筋室外地坪室外地坪柱筋底层构造基础插筋箍筋柱筋底层构造弯折长度弯折长度取值:1、Hj>laE(la)弯折长度=Max(150,6d)2、Hj<=laE(la)弯折长度=15d基础插筋构造长度=弯折长度+纵筋插入长度+底部非连接区长度底部非连接区长度:•基础上为嵌固部位取值=Hn/3•基础上为非嵌固部位取值=(Hn/6,Hc,500)纵筋插入长度=Hj-Hbc关于“hn”(柱净高)Hn:柱净高顶梁、顶板、柱帽基础、基础梁、基础联系梁、楼板低端顶端室外地坪室外地坪箍筋构造•箍筋形式:非复合箍柱筋底层构造箍筋配置要求纵筋外(不含弯折段)混凝土厚度>5d2、纵筋外(不含弯折段)混凝土厚度>5d箍筋间距<=500且不少于2根根数==(Hj-Hbc-100)/500-11、纵筋外(不含弯折段)混凝土厚度<=5d箍筋间距=min(10d,100)<注:d为插筋最小直径>箍筋直径>=D/4<注:D为插筋最大直径>根数=(Hj-Hbc-100)/min(10d,100)-1•箍筋基础顶面上起步:50•箍筋基础顶面下起步:100•纵筋外(不含弯折段)混凝土厚度<=5d50100拉筋长度计算长度=柱边长-Hbc*2+1.9d*2+Max(10d,75)*2柱边长135度弯:1.9d平直段:Max(10d,75)HbcHbc箍筋长度计算——外侧箍筋长度=周长+弯钩*2周长=(B边长-Hbc*2+H边长-Hbc*2)*2弯钩长度=1.9*d+Max(75mm,10d)HbcB边长H边长整体回顾•基础插筋•箍筋基础层•纵筋•箍筋中间层•中柱纵筋;边角柱内侧纵筋;边角柱外侧纵筋•箍筋顶层柱筋中间层构造纵筋构造箍筋构造柱筋中间层构造——纵筋构造纵筋构造:本层底部非连接区上层底部非连接区底部非连接区取值嵌固部位=Hn/3非嵌固部位=max(Hn/6,500,Hc)本层层高长度=本层层高-本层底部非连接区+上层底部非连接区柱筋中间层构造——箍筋构造箍筋构造:箍筋根数=加密区箍筋根数+非加密区箍筋根数加密区范围=节点区+顶部非连接区+底部非连接区节点区根数=节点高/加密间距向上取整即可顶部非连接区根数=顶部非连接区高度/加密间距向上取整+1底部非连接区根数=(底部非连接区高度-起步)/加密间...
