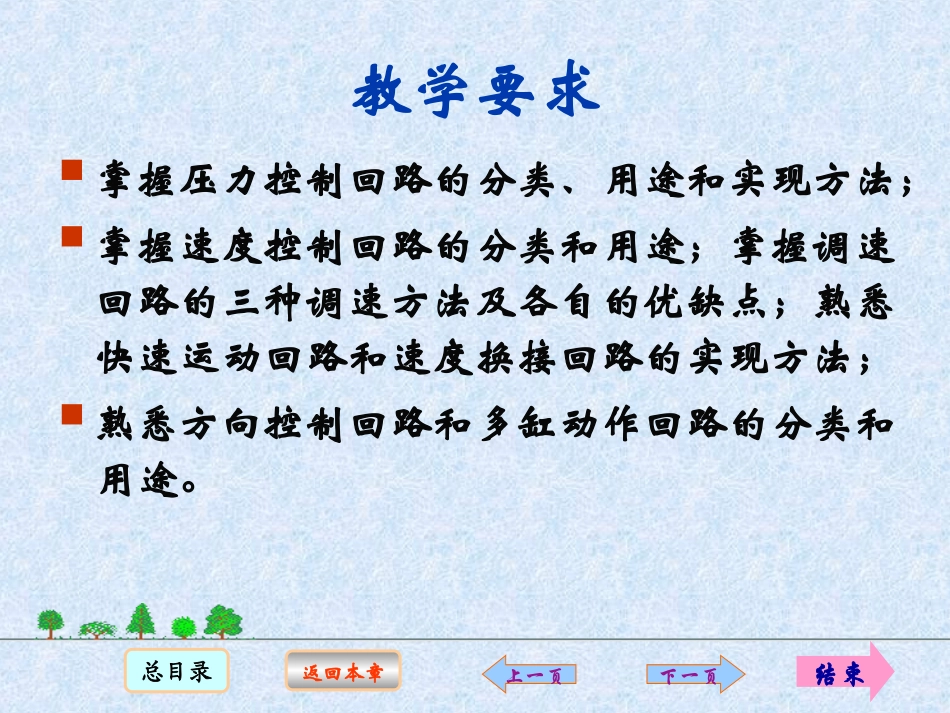

总目录退出任何液压系统都是由一些基本回路组成。所谓液压基本回路,是指能实现某种规定功能的液压元件的组合。教学要求教学要求重点难点重点难点本章目录本章目录总目录返回本章下一页上一页结束教学要求掌握压力控制回路的分类、用途和实现方法；掌握速度控制回路的分类和用途；掌握调速回路的三种调速方法及各自的优缺点；熟悉快速运动回路和速度换接回路的实现方法；熟悉方向控制回路和多缸动作回路的分类和用途。总目录返回本章下一页上一页结束重点难点压力控制回路的分类及用途及实现方法；速度控制回路的分类和用途；调速回路的调速方法及优缺点；快速运动回路和速度换接回路的实现方法。总目录返回本章下一页上一页结束本章目录第一节压力控制回路第一节压力控制回路第二节速度控制回路第二节速度控制回路第三节方向控制回路第三节方向控制回路第四节多缸动作回路第四节多缸动作回路总目录返回本章返回本节下一页上一页结束第一节压力控制回路调压回路减压回路卸荷回路增压回路平衡回路压力控制回路是利用压力控制阀来控制整个系统或局部支路的压力，以满足执行元件对力和转矩的要求。包括：总目录返回本章返回本节下一页上一页结束调压回路调定和限制液压系统的最高工作压力，或者使执行机构在工作过程不同阶段实现多级压力变换。一般用溢流阀来实现这一功能。单级调压回路系统中有节流阀。当执行元件工作时溢流阀始终开启，使系统压力稳定在调定压力附近，溢流阀作定压阀用。利用先导型溢流阀遥控口远程调压时，主溢流阀的调定压力必须大于远程调压阀的调定压力。远程调压回路总目录返回本章返回本节下一页上一页结束多级调压回路由先导型溢流阀、远程调压阀和电磁换向阀组成。无级调压回路通过电液比例溢流阀来实现。总目录返回本章返回本节下一页上一页结束单级减压回路减压回路减小系统压力到需要的稳定值，以满足机床的夹紧、定位、润滑及控制油路的要求。注意要减压阀稳定工作，最低调整压力≥0.5MPa，最高调整压力至少比系统压力低0.5MPa。二级减压回路在需要低压的支路上串联定值减压阀。单向阀用来防止缸5的压力受主油路的干扰。二级减压回路在先导型减压阀遥控口接入远程调压阀和二位二通电磁阀。总目录返回本章返回本节下一页上一页结束三位换向阀中位卸荷卸荷回路在液压系统执行元件短时间不工作时，不频繁启动原动机而使泵在很小的输出功率下运转。卸载方式：压力卸载；流量卸载（仅适用于变量泵）泵可借助M型、H型或K型换向阀中位机能来实现降压卸载。电液换向阀换向阀中位卸荷总目录返回本章返回本节下一页上一页结束二位二通阀卸荷先导式溢流阀和二位二通阀卸荷利用二位二通电磁换向阀断电实现泵出口压力卸荷采用二位二通电磁阀控制先导型溢流阀的遥控口来实现卸载。总目录返回本章返回本节下一页上一页结束用蓄能器保压卸荷当回路压力到达卸载溢流阀调定压力时，泵通过该阀卸载，蓄能器保持系统压力。总目录返回本章返回本节下一页上一页结束单向增压器增压回路增压回路使系统的局部支路获得比系统压力高且流量不大的油液供应。实现压力放大的元件主要是增压器，其增压比为增压器大小活塞的面积比。注意：压力放大是在降低有效流量的前提下得到的。适用于单向作用力大、行程小、作业时间短的场合。总目录返回本章返回本节下一页上一页结束采用单向顺序阀的平衡回路采用液控单向阀的平衡回路平衡回路使立式液压缸的回油路保持一定背压，以防止运动部件在悬空停止期间因自重而自行下落，或下行运动时因自重超速失控。总目录返回本章返回本节下一页上一页结束速度控制回路是讨论液压执行元件速度的调节和变换的问题。调速回路调节执行元件运动速度的回路快速运动回路使执行元件快速运动的回路速度换接回路变换执行元件运动速度的回路第二节速度控制回路总目录返回本章返回本节下一页上一页结束调速方法调速回路由液压缸的速度v=q/A，液压马达的转速n=q/vm调节执行元件的工作速度v，可以改变输入执行元件的流量q或执行元件输出的流量q；或改变执行元件的几何参数。由，故对于定量泵供油系统，可以用流量控制阀（调节AT）来调速—节...
