第九章 楼梯与电梯VIP专享VIP免费

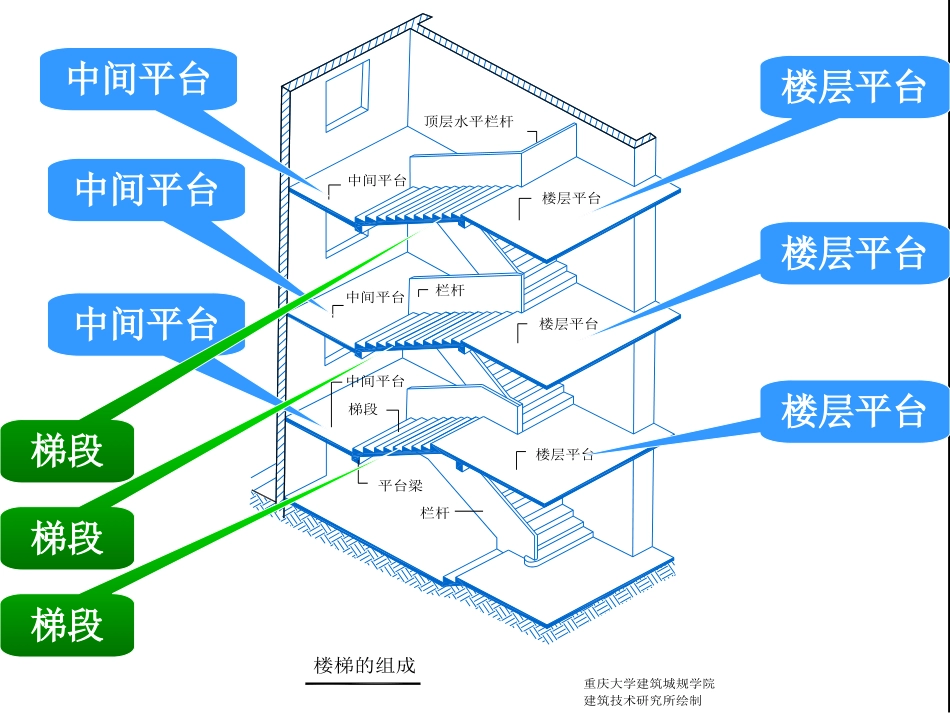

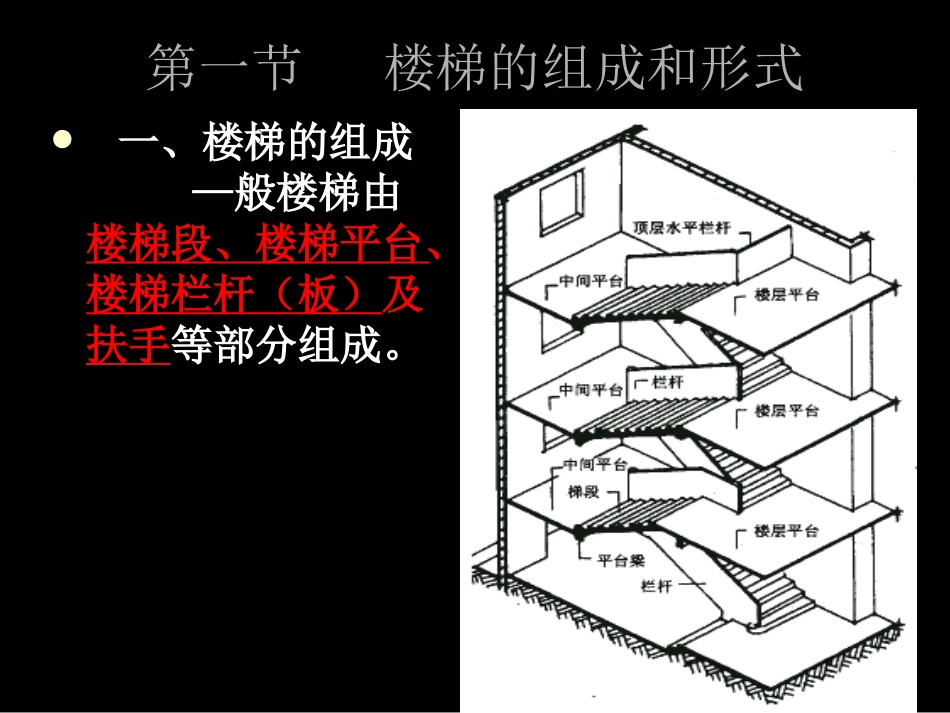

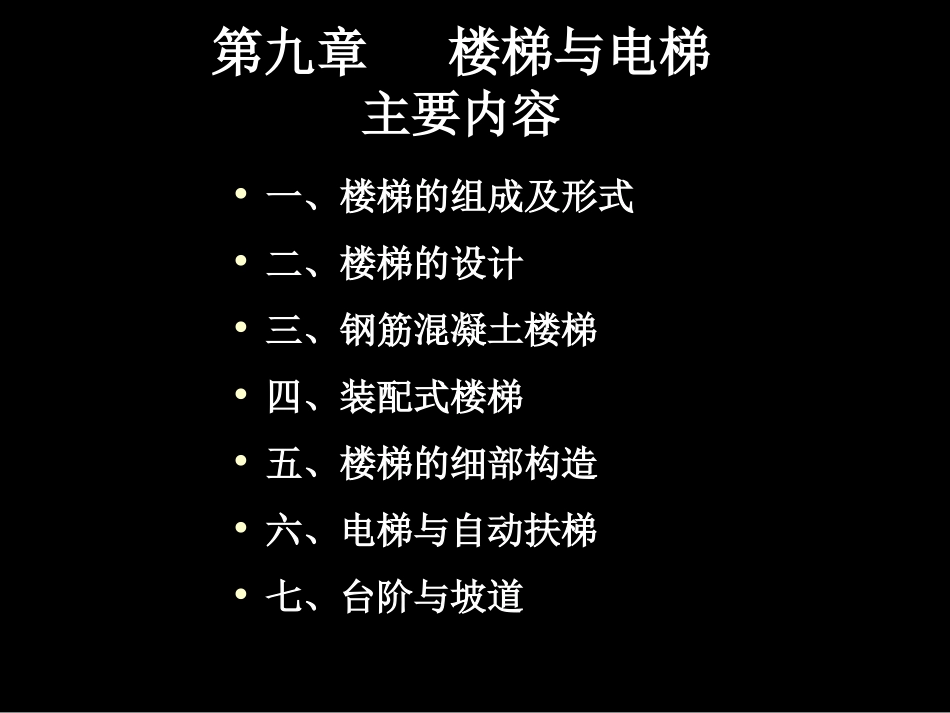

第九章楼梯与电梯第九章楼梯与电梯主要内容主要内容•一、楼梯的组成及形式一、楼梯的组成及形式•二、楼梯的设计二、楼梯的设计•三、钢筋混凝土楼梯三、钢筋混凝土楼梯•四、装配式楼梯四、装配式楼梯•五、楼梯的细部构造五、楼梯的细部构造•六、电梯与自动扶梯六、电梯与自动扶梯•七、台阶与坡道七、台阶与坡道第一节楼梯的组成和形式第一节楼梯的组成和形式一、楼梯的组成—般楼梯由楼梯段、楼梯平台、楼梯栏杆（板）及扶手等部分组成。中间平台楼层平台栏杆平台梁梯段顶层水平栏杆楼层平台楼层平台中间平台中间平台栏杆楼梯的组成重庆大学建筑城规学院建筑技术研究所绘制梯段楼层平台中间平台中间平台中间平台楼层平台楼层平台梯段梯段公共建筑楼梯公共建筑楼梯每个楼梯段踏步数量不超过18级中间加设休息平台二、楼梯的类型按楼梯所在位置：有室内楼梯和室外楼梯。按楼梯的使用性质：有主要楼梯、辅助楼梯、疏散楼梯、消防楼梯。按楼梯所用材料：有木楼梯、钢楼梯和钢筋混凝土楼梯。按楼梯的形式：有直跑式、双跑式、双分式、双合式、转角式、三跑式、四跑式、八角式、螺旋式、曲线形、剪刀式、交叉式等。楼梯的平面形式是根据其使用要求、建筑功能、平面和空间的特点以及楼梯在建筑中的位置等因素确定的。目前在建筑中应用较多的是双跑平行楼梯(又简称为双跑楼梯或两段式楼梯)，其他如二跑楼梯、双分平行楼梯、双合平行楼梯等均是在双跑平行楼梯的基础上变化而成的。直跑式(又称单跑式)楼梯，所占楼梯间的宽度较小、长度较大，常用于住宅等层高较小的房屋。双跑式楼梯，是普遍采用的一种形式。由于第二跑楼梯段折回，所以这种形式所占楼梯间的长度（进深）较小，与一般房间的进深大体一致。双跑平行楼梯C双跑式楼梯双分平行楼梯D双合式楼梯f三跑式楼梯螺旋形楼梯：螺旋形楼梯通常是围绕一根单柱布置，平面呈圆形。这种楼梯不能作为主要人流交通和疏散楼梯。无中柱螺旋楼梯中柱螺旋楼梯i旋转楼梯螺旋形楼梯螺旋形楼梯交叉式（剪刀式）楼梯：两个直行单跑楼梯交叉而成的剪刀楼梯，适合层高小的建筑。两个直行多跑楼梯交叉而成的剪刀楼梯，适用于层高较大且有人流多向性选择要求的建筑剪刀楼梯ll桥式楼梯桥式楼梯第二节楼梯设计第二节楼梯设计一、楼梯坡度和踏步尺寸楼梯坡度和踏步尺寸1.楼梯坡度楼梯坡度范围在23°~45°之间，最适宜的坡度为30°左右。楼梯坡度一般不宜超过38°。坡度较小时（小于10°）可将楼梯改为坡道，坡度大于45°改为爬梯。公共建筑楼梯，坡度应较平缓，常在26°34′左右；住宅建筑的楼梯坡度可稍陡些，多用33°42′左右。2、楼梯踏步踏步由踏面(b)和踢面(h)组成。踏面(踏步宽度b)一般不宜小于250mm,常用260~320mm。为了加宽踏面，可将踏步前缘挑出，形成突缘，突缘挑出长度一般为20—30mm，也可将踢面做成倾斜。踏步高度一般在140-175mm之间，各级踏步高度均应相同。经验公式：b+2h=600mm常用适宜踏步尺寸常用适宜踏步尺寸楼梯类别最小宽度b最大高度h住宅公用楼梯250（260～300）180（150～175）幼儿园楼梯260（260～280）150（120～150）医院、疗养院等楼梯280（300～350）160（120～150）学校、办公楼等楼梯260（280～340）170（140～160）剧院、会堂等楼梯220（300～350）200（120～150）3、对于弧形楼梯，需将楼梯的宽度加大。当楼梯的宽度≤1100mm时，以楼梯的中线为衡量标准；当楼梯的宽度＞1100mm时，以距其内侧500-550mm为衡量标准。一般楼梯段需考虑同时至少通过两股人流，即上行与下行在楼梯段中间相遇能通过。按每股人流500－600mm宽度考虑。单人通行时为900mm，双人通行时为1000－1200mm，三人通行时为1500－1800mm，其余类推同时，需满足各类建筑设计规范中对梯段宽度的限定。如住宅≥1100mm，公共建筑≥1300mm等。房间门至外部出口或封闭楼梯间的最大距离（m）名称位于两个外部出口或楼梯之间的房间(L1)位于袋形走道两侧或尽端的房间(L2)耐火等级耐火等级一、二级三级四级一、二级三级四级托儿所、幼儿园2520—2015—医院、疗养院3530—2015—学校3530252220—其它民...
