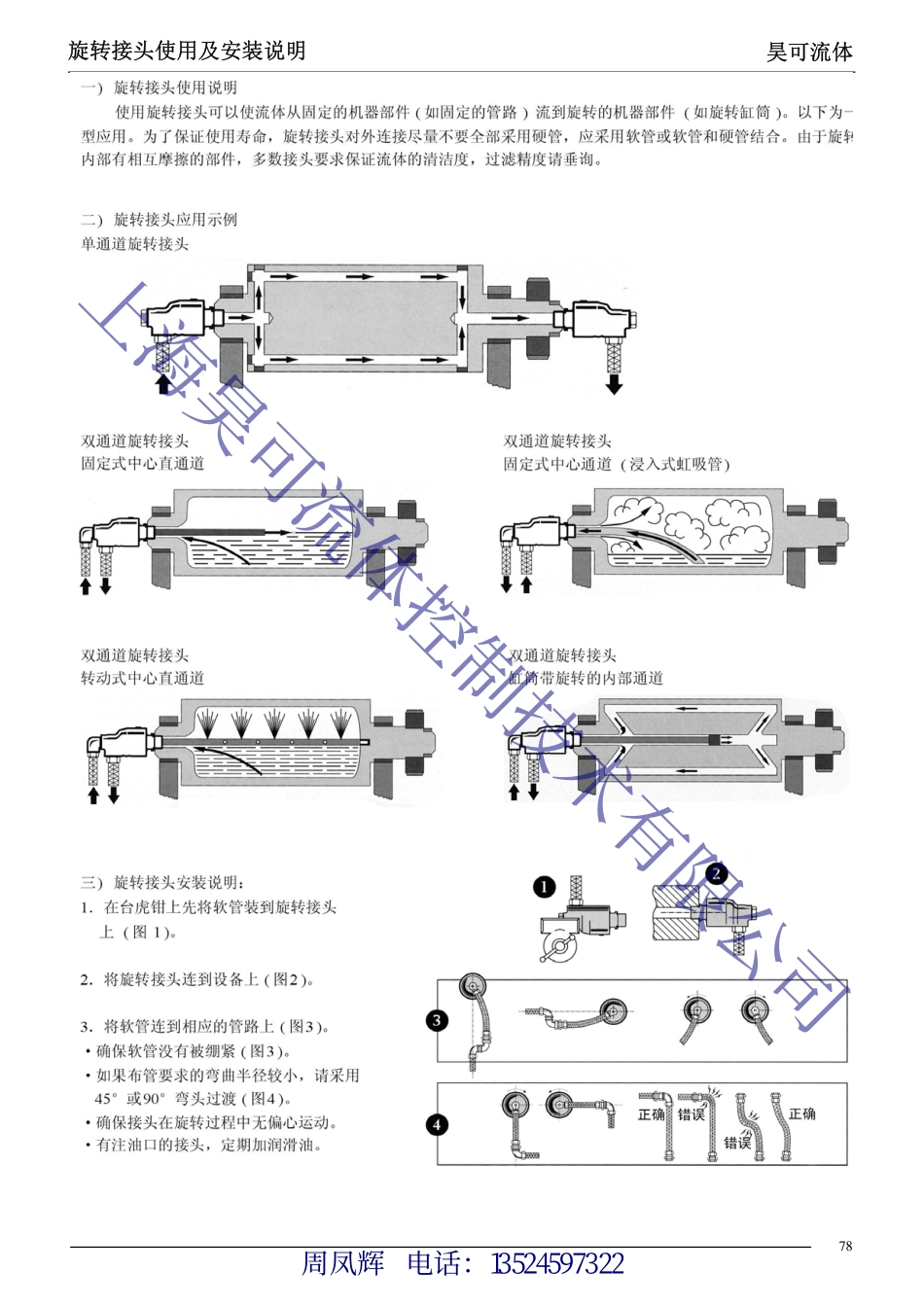

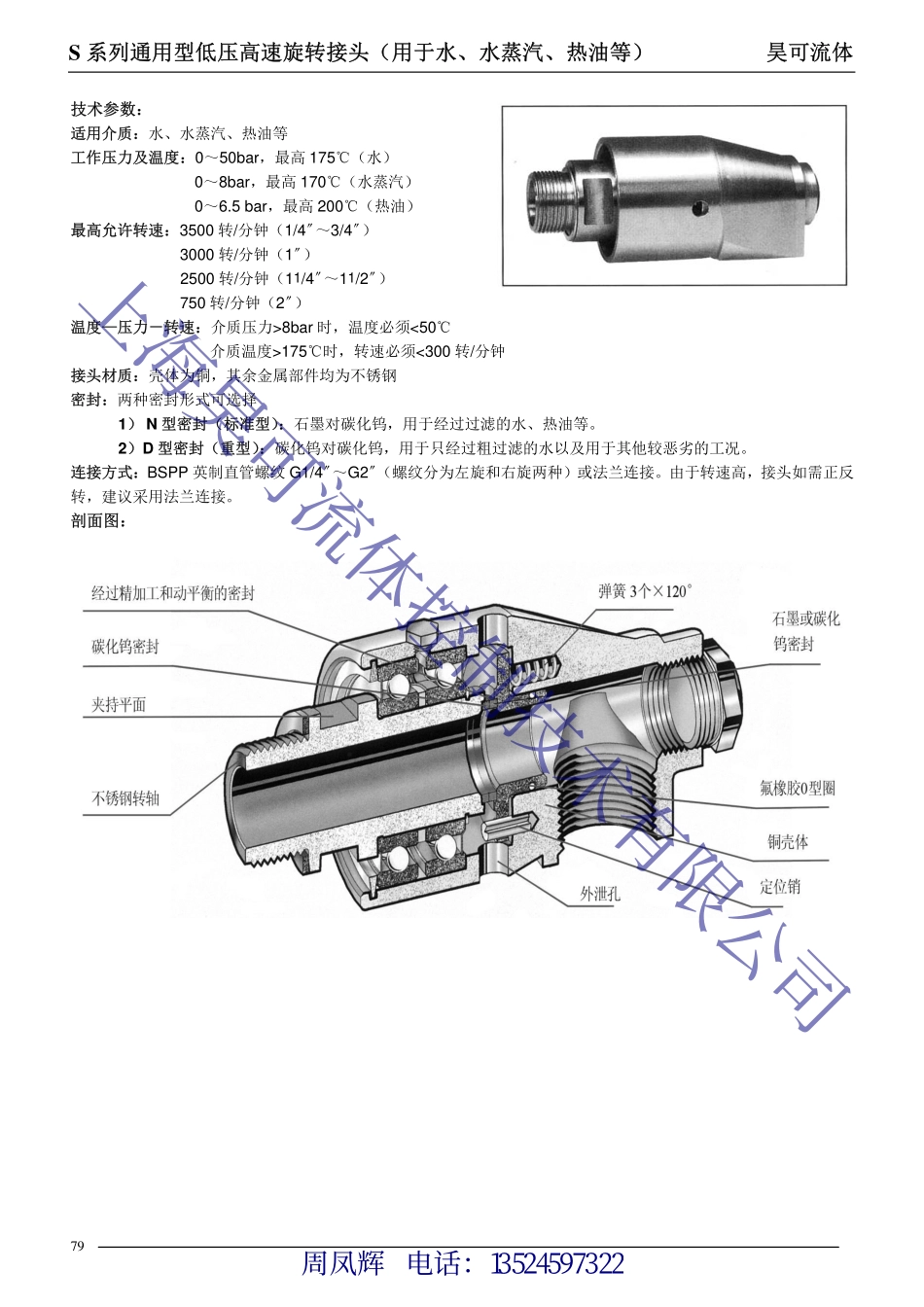

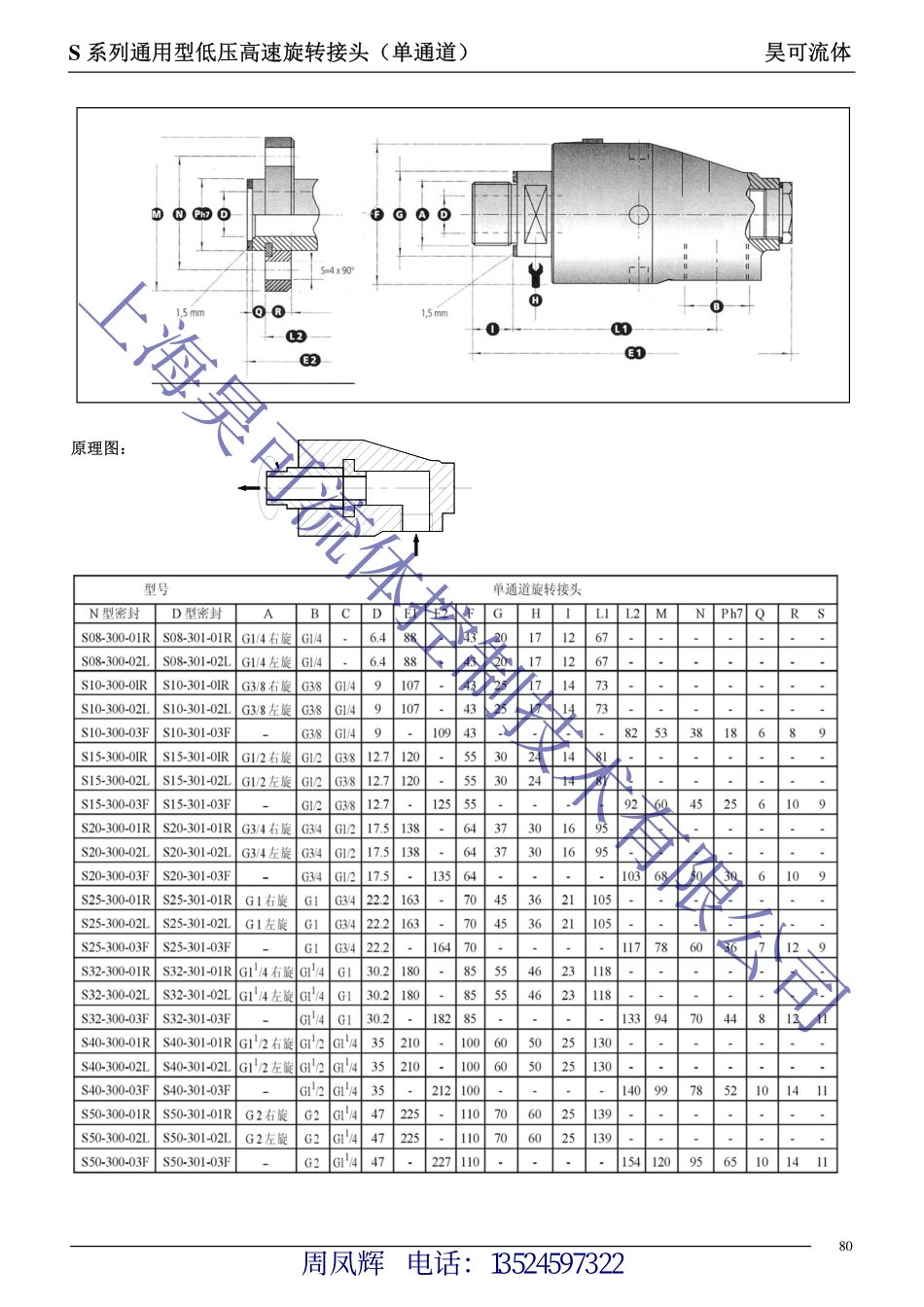

78昊可流体旋转接头使用及安装说明周凤辉电话：13524597322上海昊可流体控制技术有限公司79昊可流体技术参数：适用介质：水、水蒸汽、热油等工作压力及温度：0～50bar，最高175℃（水）0～8bar，最高170℃（水蒸汽）0～6.5bar，最高200℃（热油）最高允许转速：3500转/分钟（1/4〞～3/4〞）3000转/分钟（1〞）2500转/分钟（11/4〞～11/2〞）750转/分钟（2〞）温度—压力－转速：介质压力>8bar时，温度必须<50℃介质温度>175℃时，转速必须<300转/分钟接头材质：壳体为铜，其余金属部件均为不锈钢密封：两种密封形式可选择1）N型密封（标准型）：石墨对碳化钨，用于经过过滤的水、热油等。2）D型密封（重型）：碳化钨对碳化钨，用于只经过粗过滤的水以及用于其他较恶劣的工况。连接方式：BSPP英制直管螺纹G1/4〞～G2〞（螺纹分为左旋和右旋两种）或法兰连接。由于转速高，接头如需正反转，建议采用法兰连接。剖面图：S系列通用型低压高速旋转接头（用于水、水蒸汽、热油等）周凤辉电话：13524597322上海昊可流体控制技术有限公司80昊可流体原理图：S系列通用型低压高速旋转接头（单通道）周凤辉电话：13524597322上海昊可流体控制技术有限公司DVL-螺纹连接旋转式管接头81昊可流体密封件用于液压时一般用PTFE材料42CrMo40Cr18Ni9/0Cr17Ni12Mo2特点：——旋转位置有球轴承——标准结构中带有可靠的密封件——通过标准化的旋入口可实现多种连接方式——适用工作压力最大可达到315bar——可与下列螺纹管接头连接：GRI，GE，EGE，EW，ET，WHV，VST。周凤辉电话：13524597322上海昊可流体控制技术有限公司DVG/DVW旋转接头82昊可流体密封件用于液压时一般用PTFE材料35#碳钢0Cr18Ni9/0Cr17Ni12Mo2特点：——旋转位置有球轴承——用于经过过滤的清洁介质——标准结构中带有可靠的密封件周凤辉电话：13524597322上海昊可流体控制技术有限公司83昊可流体DN24ADS配套的软管接头DKOS,见104页配套的焊接接头SKVM-S,见62页1400系列旋转接头技术参数接头材料：1400SR：碳钢，可用于矿物油。1400SR-SS：304不锈钢，可用于水、蒸汽、油及轻微腐蚀性介质。规格：通径DN5-32接口：英制直管外螺纹GDIN2353重系列（S系列），公制普通螺纹M，24°内锥面工作压力（最高）：350bar工作温度：200℃（不锈钢接头）、100℃（碳钢接头）转速（最大）：30转/分钟连接方式：有一头和软管连接有利于保证使用寿命旋转密封：碳钢接头配丁腈橡胶O型圈，不锈钢接头配氟橡胶O型圈螺纹端部密封橡胶梯型密封圈碳钢接头配丁腈橡胶密封圈，不锈钢接头配氟橡胶密封圈尺寸压力表（单位：mm）碳钢接头型号不锈钢接头型号压力bar通径DNRA(S系列)MGAJBHFT－1406SR-SS35058M16×1.5G1/4〞38.52534275312－1410SR-SS350812M20×1.5G3/8〞4227383059121413SR1413SR-SS3001016M24×1.5G1/2〞50.533473572141419SR1419SR-SS3001620M30×2G3/4〞57.537534185161425SR1425SR-SS2502025M36×2G1〞84.557595596181430SR1430SR-SS2502530M42×2G11/4〞10570717011220－1438SR-SS2503238M52×2G11/2〞12080788012422高压/低速直角旋转接头1400系列六角面FMRA24HBG通径DNJASW橡胶密封圈旋转密封T周凤辉电话：13524597322上海昊可流体控制技术有限公司84昊可流体1800系列旋转接头1842～18901800系列旋转接头1813～1834技术参数接头材料：1800SR:碳钢，可用于矿物油1800SR-SS:轴承为碳钢，其余金属部件为304不锈钢，可用于水、蒸汽和轻微腐蚀性介质，但外部环境不能有腐蚀性1800SRS-SS:所有金属部件包括轴承均为304不锈钢尺寸：1/4″~2″接口螺纹：英制锥管外螺纹R、英制直管内螺纹G工作压力（最高）：300bar，详见下表工作温度：200℃（不锈钢）、100℃（碳钢）转速（最大）：80转/分钟密封：低摩擦系数的聚四氟乙烯旋转密封配弹性O型圈碳钢接头配丁腈橡胶O型圈，不锈钢接头配氟橡胶O型圈润滑：1800系列接头内已有耐久性润滑脂，一般情况在使用期内无需维护，但如果接头浸在液体内或其他原因造成润滑脂流失，可加装润滑脂注油口，如上图订货示例尺寸及压力工作压力(bar)接头型号碳钢轴承不锈钢轴承ABCDFGHIJSW1813SR或SR-SS或SRS-SS3001751/4″13...
