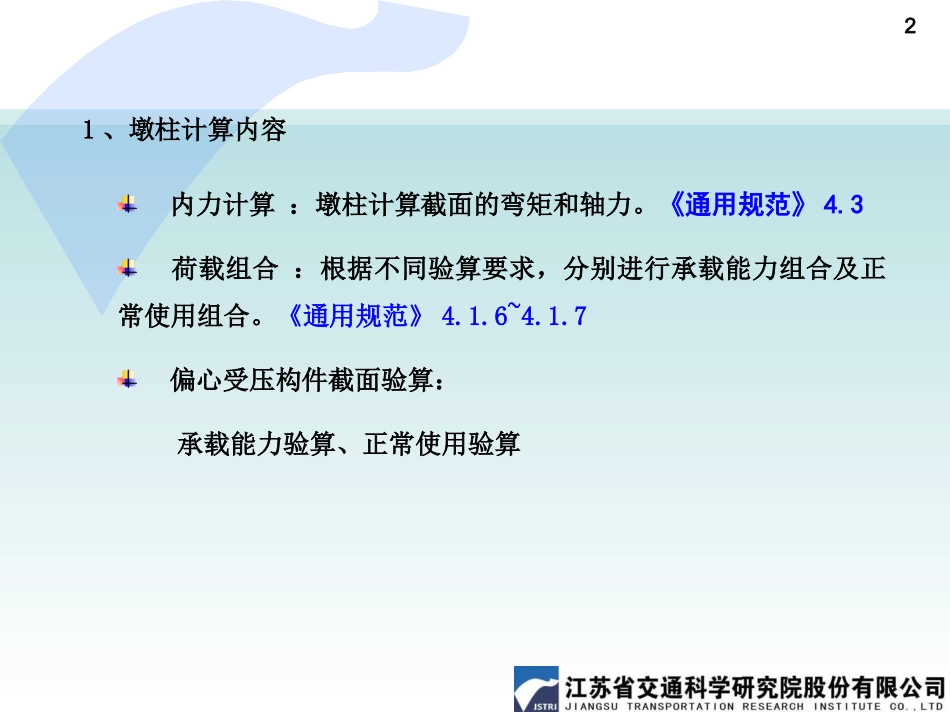

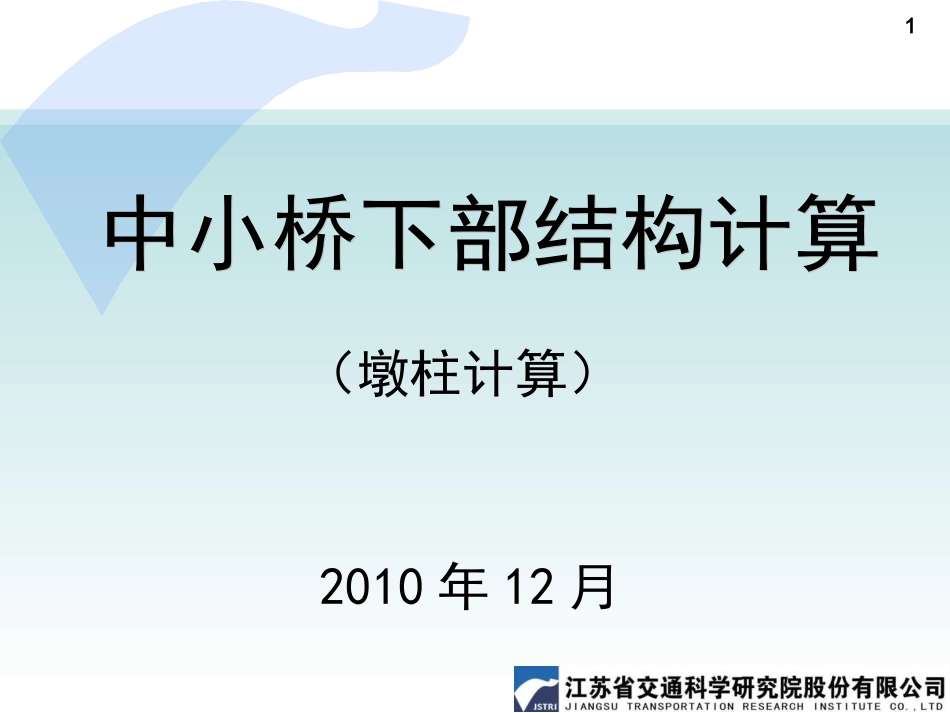

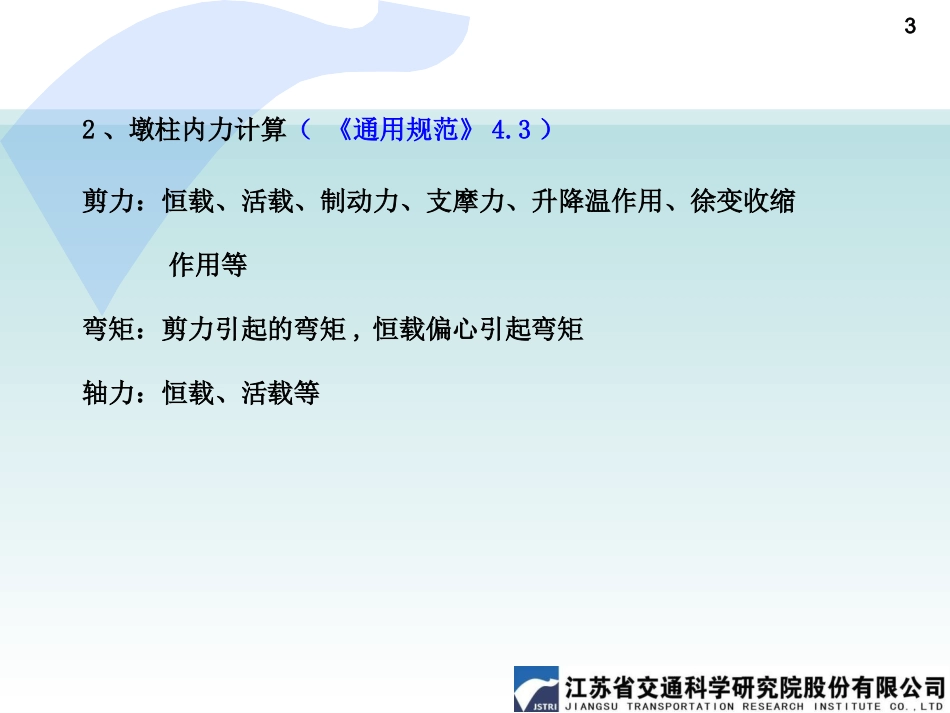

12010年12月（墩柱计算）21、墩柱计算内容内力计算：墩柱计算截面的弯矩和轴力。《通用规范》4.3荷载组合：根据不同验算要求，分别进行承载能力组合及正常使用组合。《通用规范》4.1.6~4.1.7偏心受压构件截面验算：承载能力验算、正常使用验算3剪力：恒载、活载、制动力、支摩力、升降温作用、徐变收缩作用等弯矩：剪力引起的弯矩,恒载偏心引起弯矩轴力：恒载、活载等2、墩柱内力计算（《通用规范》4.3）4水平力计算1、汽车制动力：2、墩柱内力计算5水平力计算2、支摩阻力：F=G*μ如果水平力大于支摩阻力，按照支摩阻力取值2、墩柱内力计算6水平力计算3、体系升降温、收缩徐变引起的水平力，按照各墩进行刚度分配。升降温引起的水平力：F=Δ*Ki=α*t*L*Ki=0.00001*t*L*KiL----i墩距不动点的距离Ki——i墩的刚度t——升降温差收缩徐变可按照10°计算，与降温进行不利效应叠加。2、墩柱内力计算7水平力计算4、离心力：2、墩柱内力计算8水平力计算5、地震力：按照规则桥梁计算，作为偶然荷载组合2、墩柱内力计算9水平力计算6、其他荷载——风荷载、水压力、冰荷载、撞击荷载2、墩柱内力计算10竖直力计算根据帽梁分析结果计算作用于墩顶的内力。2、墩柱内力计算11桥墩刚度计算及水平力分配2、墩柱内力计算121、桥墩刚度计算K墩=3*0.8Ec*I/h3桥墩刚度计算及水平力分配计入桩土作用(m法)：简化不计桩土作用：2、墩柱内力计算132、板式橡胶支座刚度计算桥墩刚度计算及水平力分配2、墩柱内力计算143、刚度合成支座与墩柱刚度串联，再多个墩柱并联，得到一联桥下部结构的抗推刚度，水平力按照各墩占一联刚度比进行分配。K合=K*Kr/(K+Kr)K、Kr——分别是墩柱和支座刚度桥墩刚度计算及水平力分配2、墩柱内力计算15其他计算荷载1、考虑施工因素，上部结构恒载的偏心作用2、位于纵坡上，支座不能保证决对水平，重力可能产生水平分力。3、顺桥向和横桥向弯矩组合2、墩柱内力计算16规范基本规定3、荷载组合173、荷载组合规范基本规定184、截面验算桥墩承载力验算按照偏心受压构件计算19桥墩承载力验算4、截面验算20桥墩抗裂验算4、截面验算21桥墩位移验算85规范对桥墩位移有规定，现04规范取消，可参考85规范。4、截面验算224x20m预应力混凝土空心板，桥面连续，下部采用柱式墩（d120），钻孔灌注桩基础（d150）。支座均采用板式橡胶支座。空心板计算示例5、计算示例231、本例为4x20m预应力混凝土空心板，桥面连续，下部采用柱式墩，钻孔灌注桩基础。支座均采用板式橡胶支座墩柱基桩计算墩柱基桩计算24桥墩刚度计算空心板计算示例5、计算示例墩柱混凝土等级：C30砼弹性模量Ec=30000Mpa墩柱直径d=1.2m毛截面惯性矩I=0.10m^41#墩2#墩3#墩4#墩5#墩柱数n：33333柱高h：4(m)5(m)6(m)5(m)4(m)1#墩刚度K12#墩刚度K23#墩刚度K34#墩刚度K45#墩刚度K5343533.2175889.0101787.6175889.0343533.2kN/m2注：墩柱刚度公式Kz=3*0.8EcI/h3*(墩柱数)——本例未计桩土作用25桥墩刚度计算——考虑桩土作用空心板计算示例5、计算示例柱顶水平位移:delta=0.0803m2#墩K=3*1000/0.0803=37359.9kn/m26支座刚度计算空心板计算示例5、计算示例27墩柱刚度计算空心板计算示例5、计算示例28水平力计算1、汽车制动力：按照车道荷载计算：F=(4*20*10.5+240)*10%*3*0.78=252.7kN且不小于165*0.78*3=386.1kN则制动力F=386.1KN5、计算示例空心板计算示例29水平力计算2、温度变化影响力、混凝土收缩影响力计算5、计算示例空心板计算示例30墩柱水平力计算5、计算示例空心板计算示例6、各墩水平力合计1#墩2#墩3#墩4#墩5#墩水平力P合1水平力P合2水平力P合3水平力P合4水平力P合5431.7407.981.9407.9431.7KN31验算截面（柱底截面）内力计算5、计算示例空心板计算示例32墩柱基桩计算墩柱基桩计算采用手算或者软件计算，以桥博为例：截面验算5、计算示例空心板计算示例墩柱为一端固定一端自由，取为2L=10m33采用手算或者软件计算，以桥博为例：截面验算5、计算示例空心板计算示例34配筋：5、计算示例空心板计算示例抗震设防7度及以上墩柱塑性铰区箍筋满足抗震细则要求35构造要求：5、计算示例空心板计算示例现质检对保护层厚度控制很严格，设计...
