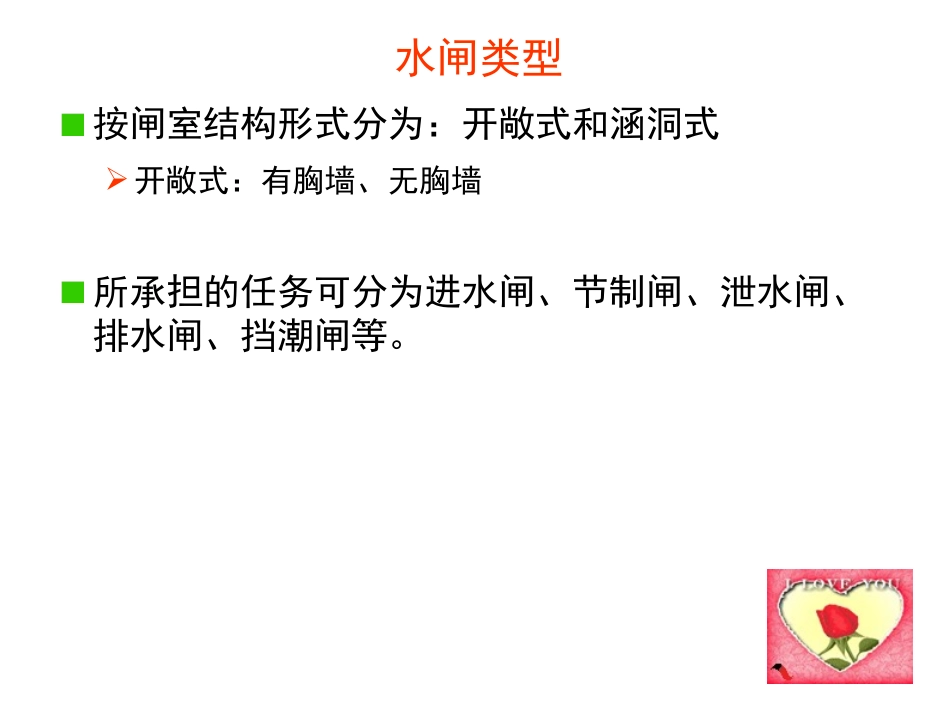

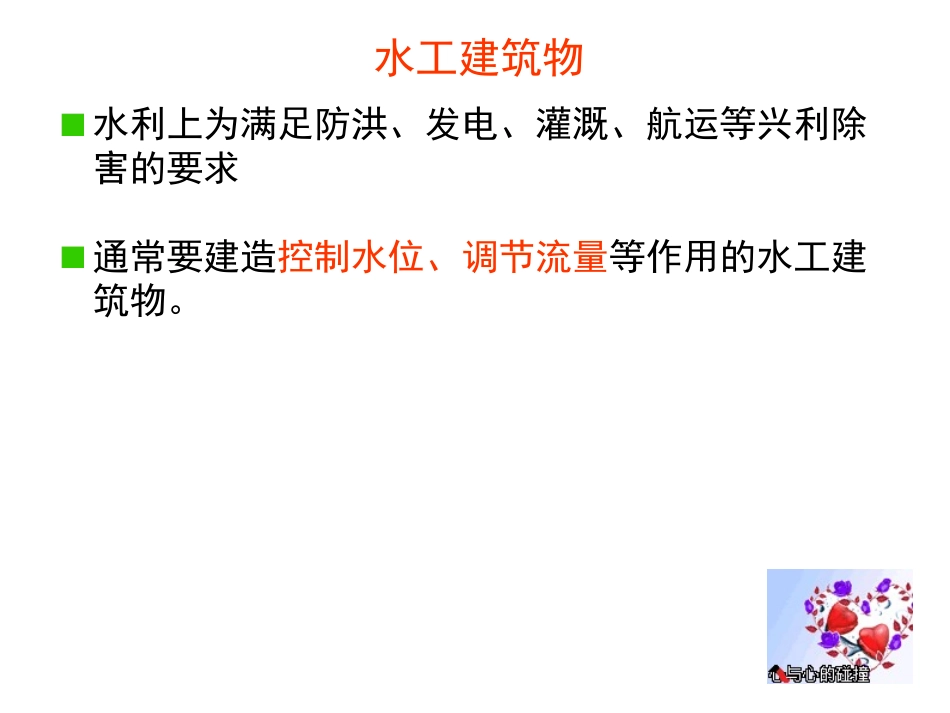

水闸施工和渡槽施工教师:毕守一bsy1966@163.com13956046840水工建筑物水利上为满足防洪、发电、灌溉、航运等兴利除害的要求通常要建造控制水位、调节流量等作用的水工建筑物。水闸类型按闸室结构形式分为：开敞式和涵洞式开敞式：有胸墙、无胸墙所承担的任务可分为进水闸、节制闸、泄水闸、排水闸、挡潮闸等。水闸由闸室和上、下游连接段三部分组成闸室是水闸的主体，起挡水和调节水流的作用。它包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。根据底板与闸墩的连接方式不同，平底板可分为整体式和分离式两种。整体式平底板抗震性能较好。中等密实以下的地基或地震区适宜采用整体式底板。对多孔水闸，为适应地基不均匀沉降和减小底板内的温度应力，需要沿水流方向设变形缝（温度沉降缝）将闸室分成若干段，每个闸段一般不超过20m。分离式闸墩底板基底压力较大，一般宜建在中等密实以上的地基上。闸墩的作用主要是分隔闸孔，支承闸门、胸墙、工作桥及交通桥等上部结构。闸墩多用C15－C30的混凝土浇筑胸墙。作用是挡水，以减小闸门的高度。胸墙与闸墩的连接方式有简支和固结两种。上游连接段上游连接段由铺盖、护底、护坡及上游翼墙组成。铺盖：主要作用是延长渗径长度以防渗，兼有防冲功能。护底与护坡。长度一般为3－5倍堰顶水头。材料有干砌石、浆砌石或混凝土等。上游翼墙。作用是改善水流条件、挡土、防冲、防渗等。结构形式有重力式、悬臂式、扶壁式和空箱式等。下游连接段包括护坦、海漫、下游防冲槽（齿墙）以及下游翼墙与护坡等。护坦与两侧翼墙底板及闸室底板之间，均应设置沉陷缝。缝的位置如在闸基防渗范围内，缝中应设止水。海漫：其作用是继续消能。海漫材料一般采用浆砌或干砌块石。在海漫末端设置防冲槽与下游河床相连，以保护海漫末端不受冲刷破坏。闸室部分的施工内容1.导流工程与基坑排水。2.基坑开挖与基础处理。3.闸室段施工。4.上、下游连接段的铺盖以及护坦、海漫、防冲槽的施工。5.两岸的上、下游翼墙和刺墙以及上、下游护坡的施工。6.闸门及启闭设备的安装。施工次序应遵循的原则先深后浅。以免浅基土体受扰动破坏。同时可降低排水工作的难度。先重后轻。减小两者之间的沉陷差。先高后低。即某些高度较大、要分几次浇筑的部位或有上层建筑物的部位应先行浇筑，如底板与闸墩应尽量先安排浇筑，以便于上部桥梁与启闭设备的安装，而翼墙、消力池等则可安排稍后施工。次要项目服从主要项目。次要项目穿插于其间施工。平底板的施工筑块划分：利用结构缝和施工缝将底板划分为若干块分别进行浇筑。分块时应避免在弯距及剪力最大处分缝，并应考虑建筑物的断面变化及模板的架立等因素。混凝土浇筑：水闸平底板的混凝土浇筑，一般采用逐层浇筑法(平铺法)。但当底板厚度不大，拌和站的生产能力受到限制时，亦可采用台阶、斜层浇筑法。反拱底板的施工程序1：先浇闸墩、岸墙后浇反拱底板。为了减少水闸各部分在自重作用下的不均匀沉陷，可将自重较大的闸墩岸墙等先行浇筑，并尽快均衡上升到顶。对于岸墙还应考虑尽量将墙后回填土夯填到顶。这样，使闸墩岸墙预压沉实，然后再浇反拱底板，从而底板的受力状态得到改善。此法目前采用较多，对于粘性土或砂性土均可采用。程序2：反拱底板与闸墩岸墙底板同时浇筑。此法适用于地基较好的水闸，对于缺少有效排水措施的砂性土地基，采用此法较为有利。闸墩的施工由于闸墩高度大、厚度小，门槽处钢筋较密，闸墩相对位置要求严格，所以闸墩的立模与混凝土浇筑是施工中的主要问题。*闸墩模板安装a.“铁板螺栓、对拉撑木”的模板安装立模时，两侧模板要同时相对进行。先立平直模板，次立墩头模板。b.翻模施工翻模施工法立模时一次至少立3层，当第二层模板内混凝土浇至腰箍下缘时，第一层模板内腰箍以下部分的混凝土须达到脱模强度，这样便可拆掉第一层，去架立第四层模板，并绑扎钢筋。依次类推，保持混凝土浇筑的连续性，以避免产生冷缝。混凝土浇筑闸墩混凝土的浇筑，主要是解决好两个问题，一是每块底板上闸墩混凝土的均衡上升；二是流态混凝土的入仓方式及仓内混凝土的铺筑方法。当落差大于2m时，为防止流态混凝土下落...
