管线基础知识VIP专享VIP免费

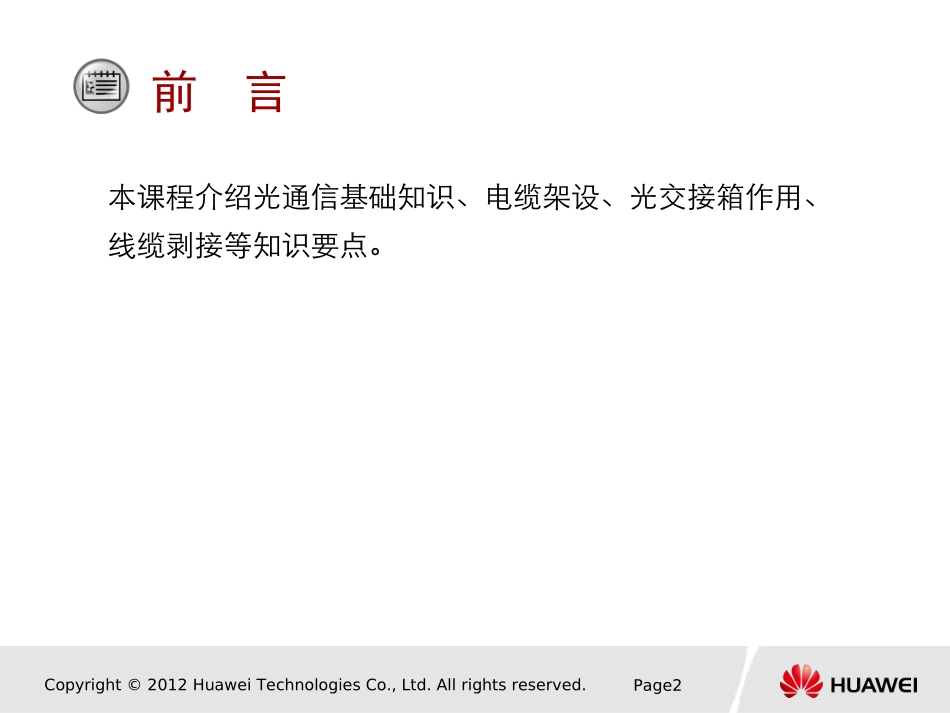

www.huawei.comCopyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.英文标题:40-47pt副标题:26-30pt字体颜色:反白内部使用字体:FrutigerNextLTMedium外部使用字体:Arial中文标题:35-47pt字体:黑体副标题:24-28pt字体颜色:反白字体:细黑体管线基础知识Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.前言本课程介绍光通信基础知识、电缆架设、光交接箱作用、线缆剥接等知识要点。Page2Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.学完本课程后，您应该能：了解光通信基本组成部分掌握电缆架设方法了解光交接箱功能光缆剥接、熔接的方法Page3培训目标Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.目录1.光纤通信基础知识2.电缆架设3.光交接箱4.光缆剥接、熔接Page4Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.目录1.光纤通信基础知识1.1光纤通信系统1.2设备介绍1.3波长及衰减测试Page5Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.基本概念通信是指用任何方法通过任何媒体将信息从一个地方传送到另一个地方的过程。光纤通信以光波为载波，以光导纤维为传输媒介的通信方式。Page6Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.光纤通信系统由发送部分、光传输部分和光接收部分三部分组成Page7Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.光纤通信特点传输容量大传输衰耗低抗电磁干扰信道串扰小，保密性好光缆线径细、重量轻，可扰性好Page8Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.目录1.光纤通信基础知识1.1光纤通信系统1.2设备介绍1.3波长及衰减测试Page9Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.目录1.光纤通信基础知识1.1光纤通信系统1.2设备介绍1.2.1光纤1.2.2光缆1.2.3管道Page10Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.光纤目前通信用的光纤是石英玻璃（二氧化硅）制成的横载面很小双层同心圆柱体，未经涂覆和套塑的光纤称为裸光纤，由纤芯和包层所组成。Page11Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page12根据光纤的折射率、光纤材料、传输模式、光纤用途和制造工艺，有如下几种分类方法：1．阶跃型和梯度型光纤(根据光纤的折射率分布函数)阶跃光纤的纤芯与包层间的折射率阶跃变化的，即纤芯内的折射率分布大体上是均匀的，包层内的折射率分布也大体均匀，均可视为常数，但是纤芯和包层的折射率不同，在界面上发生突变。梯度光纤纤芯内的折射率不是常量，而是从中心轴线开始沿径向大致按抛物线形状递减，中心轴折射率最大。光纤分类Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page132．按材料分类(1)高纯度石英(SiO2)玻璃纤维。这种材料的光损耗比较小，在波长λ＝1.2μm时、最低损耗约为0.47dB/km。(2)多组分玻璃光纤用常规玻璃制成，损耗也很低。如硼硅酸钠玻璃光纤，在波长λ＝0.84μm时，最低损耗为3.4dB/km。(3)塑料光纤。用人工合成导光塑料制成，其损耗较大。当λ＝0.63μm时，损耗高达100～200dB/km；但重量轻，成本低，柔软性好，适用于短距离导光。光纤的分类Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.Page14光纤的分类3．按传输模数分类(1)单模光纤。单模光纤纤芯直径仅有几微米，接近光的波长。单模光纤通常是指跃变光纤中，内芯尺寸很小，光纤传输模数很少，原则上只能传送一种模数的光纤，常用于光纤传感器。这类光纤传输性能好、频带很宽，具有较好的线性度；但因内芯尺寸小，难以制造和耦合。(2)多模光纤多模光纤纤芯直径约为50μm，纤芯直径远大于光的波长。通常是指跃变光纤中，内芯尺寸较大，传输模数很多的光纤。这类光纤性能较差，带宽较窄；但由于芯子的截面积大，容易制造、连接耦合比较方便，也得到了广泛应用。Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrightsreserved.光纤分类Page15Copyright©2012HuaweiTechnologiesCo.,Ltd.Allrigh...
