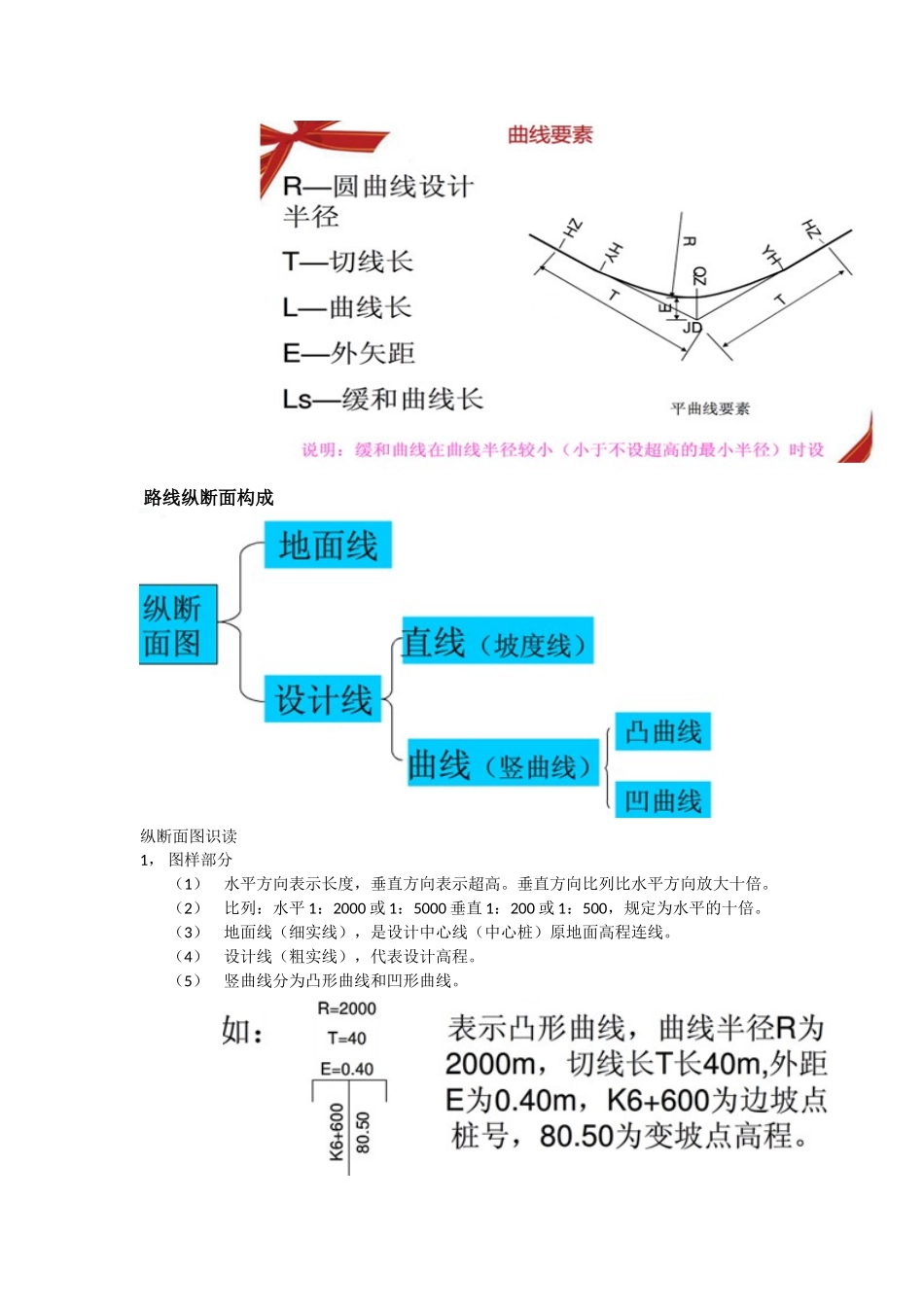

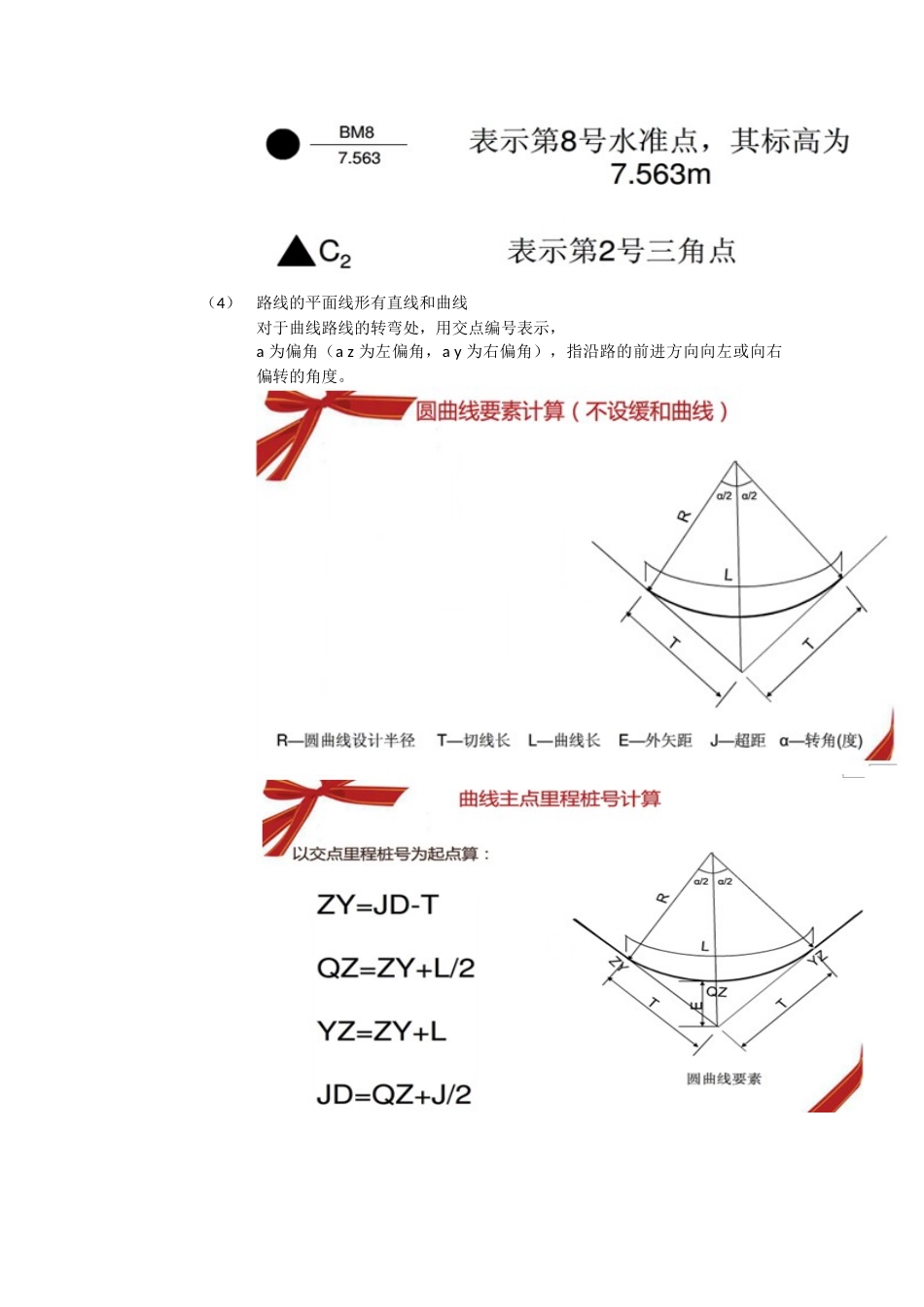

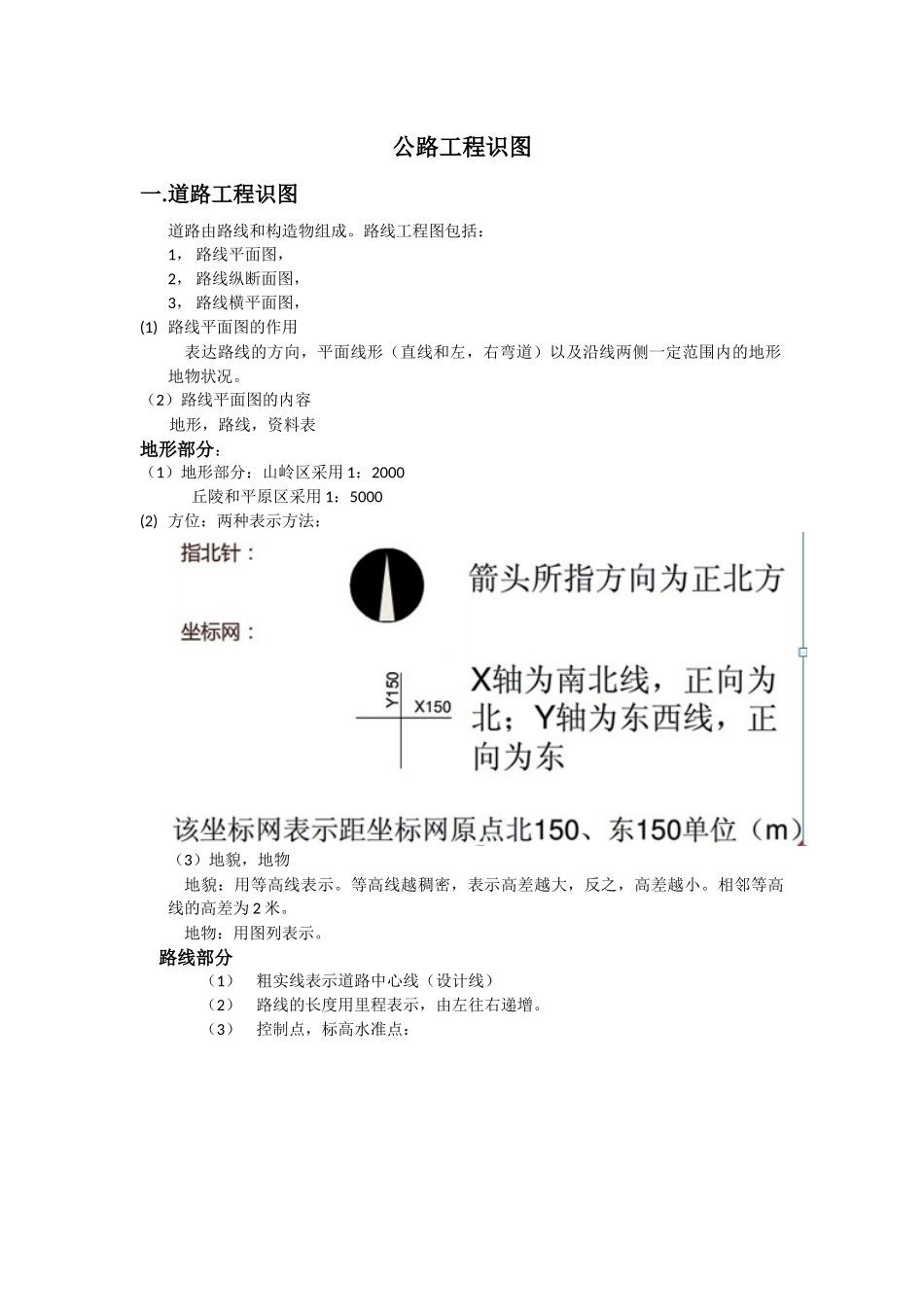

公路工程识图一.道路工程识图道路由路线和构造物组成。路线工程图包括：1，路线平面图，2，路线纵断面图，3，路线横平面图，(1)路线平面图的作用表达路线的方向，平面线形（直线和左，右弯道）以及沿线两侧一定范围内的地形地物状况。（2）路线平面图的内容地形，路线，资料表地形部分：（1）地形部分：山岭区采用1：2000丘陵和平原区采用1：5000(2)方位：两种表示方法：（3）地貌，地物地貌：用等高线表示。等高线越稠密，表示高差越大，反之，高差越小。相邻等高线的高差为2米。地物：用图列表示。路线部分（1）粗实线表示道路中心线（设计线）（2）路线的长度用里程表示，由左往右递增。（3）控制点，标高水准点：（4）路线的平面线形有直线和曲线对于曲线路线的转弯处，用交点编号表示，a为偏角（az为左偏角，ay为右偏角），指沿路的前进方向向左或向右偏转的角度。路线纵断面构成纵断面图识读1，图样部分（1）水平方向表示长度，垂直方向表示超高。垂直方向比列比水平方向放大十倍。（2）比列：水平1：2000或1：5000垂直1：200或1：500，规定为水平的十倍。（3）地面线（细实线），是设计中心线（中心桩）原地面高程连线。（4）设计线（粗实线），代表设计高程。（5）竖曲线分为凸形曲线和凹形曲线。（6）构造物名称，规格和中心桩号。桥涵，隧道，涵洞，通道统称构造物。(7)水准点里程，编号，高程和具体位置。资料部分(1)地质状况为设计和施工提供依据(2)坡度/坡长纵坡定义及计算纵坡：路线的纵线坡度，为高差与水平距离的比值，用i表示。各级公路最大纵坡最小纵坡的规定：原理：坡长太长，行车困难，上坡速度低，下坡危险，限制纵坡对山区公路而言，可以缩短里程，减低造价。最小纵坡0.3％-0.5％，一般情况下0.5％为宜，满足排水要求（3）直线及平曲线（4）桩号千米桩，百米桩，二十米整桩，曲线要素点桩，构造物中心点以及加桩。(5)标高（与里程桩号点对应）设计高程：路基边缘点设计高程地面高程：原地面点中心点标高(正直为填高，负值为挖深)(6)竖曲线定义：纵断面上两个坡段的转折处，为了便于行车，用一段曲线来缓和，称为竖曲线。变坡点：相邻两条坡度线的交点。变坡角：相邻两条坡度线的坡度值之差，用w表示。道路横断面组成公路横断面组成道路横断面图：指道路中线上各点垂直于路面线前进方向的竖向剖面图。（一）路幅的组成高速，一级公路横断面的组成：1，行车道，中间带，路肩——必要组成部分2，紧急停车带，爬坡车道，变速车道等——特殊组成部分3，二，三，四级公路横断面组成：行车道，路肩，错车道。4，路基宽度：指行车道与路肩宽度之和。但当设有中间带，紧急停车带，爬高车道，变速车道错车道等时，还应包括这部分的宽度，即路基宽度指路基顶面的总宽度。5，路面宽度：包括行车道，路缘带，变速车道，爬坡车道，紧急停车带，硬路肩等的宽度。（二）路幅布置类型1，单幅双车道：单幅双车道公路指的是整体式的供双向行车的双车道公路。适用：二，三级公路和一部分四级公路2，双幅多车道：四车道，六车道和更多车道的公路，中间一般都设分隔带或作成分离式路基而构成”双幅”公路。适用：高速公路，一级公路3，单车道适用：交通量小，地形复杂，工程艰巨的山区公路或地方性道路，山区四级公路。（三）路肩的作用及其宽度(1)，支挡作用；(2)，供临时停车或堆料；(3)，增加侧向余宽；(4)，提供道路养护作业，埋设地下管线的场地。(四)路肩的构成：硬路肩：有路面铺装的路肩。土路肩：路基土加固路肩：粒料改善土，混凝土预制块铺装(五)分隔带的作用及其宽度：中间带的构成：两条左侧路缘带，中央分隔带（六）挖填路基标注桥梁工程识图
