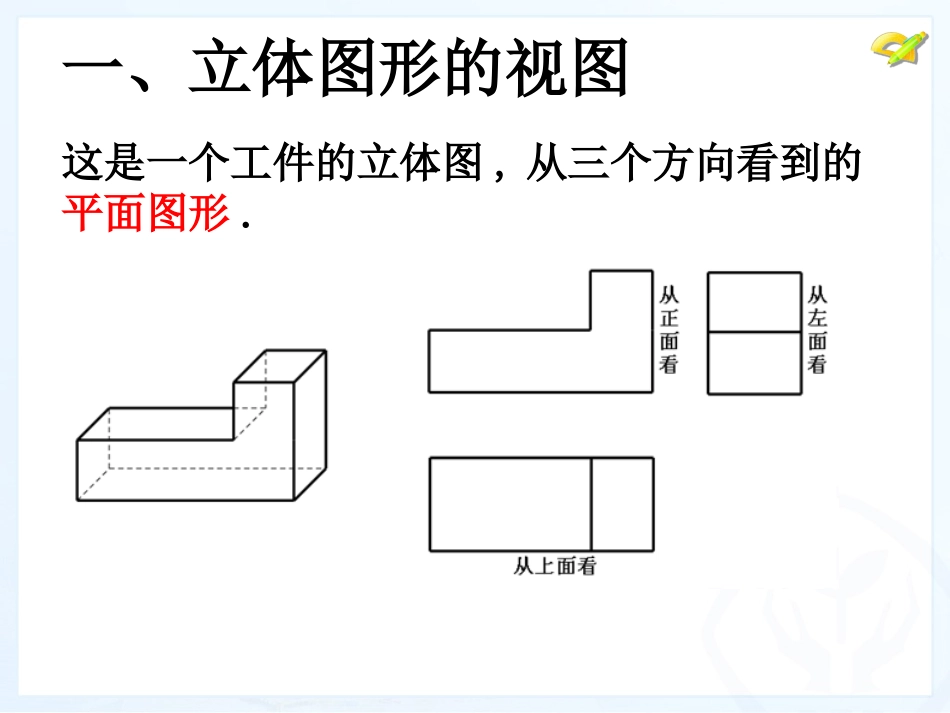

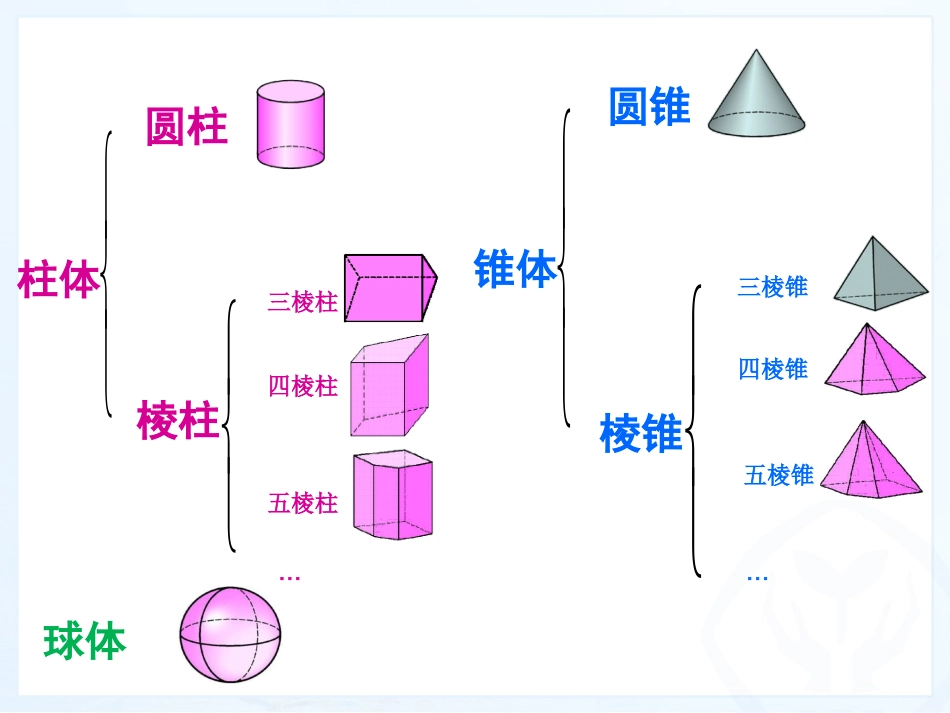

4.1.24.1.2立体图形的视图与展开图立体图形的视图与展开图柱体锥体圆柱棱柱圆锥棱锥四棱柱…五棱柱三棱柱四棱锥五棱锥…三棱锥球体一、立体图形的视图这是一个工件的立体图,从三个方向看到的平面图形.图1图2图31、分别从正面、左面、上面观察这个长方体,看一看各能得到什么平面图形?从正面看从左面看从上面看立体图形从正面看从左面看从上面看2、分别从正面、左面、上面看圆柱、圆锥、球,各能得到什么平面图形?.从正面看从左面看从上面看3、下面是什么图形?它从正面、上面、左面看过去分别是什么图形?从正面看从左面看从上面看3、下面是什么图形?它从正面、上面、左面看过去分别是什么图形?正面左面上面探究1:右图是一个由9个正方体组成的立体图形,分别从正面、左面、上面观察这个图形,各能得到什么平面图形?练习:由4个相同的小立方体搭成的几何体如图所示,则从正面看到的图形是()ABDCA长方体四棱锥三棱柱你知道以下平面图形是哪些立体图形的展开图吗?圆锥(1)(2)(5)(3)(4)正方体探究2:下面图形哪些能围成正方体?在能围成的图形下方打“√”,不能的打“×”.1、一四一型:(6种)归纳:正方体的平面展开图共有以下11种:2、二三一型:(3种)4、二二二型:3、三三型:归纳:不能围成正方体的图形“7”字“田”字“凹”字正方体展开图口诀正方体展有规律,十一种类看仔细;中间四个成一行,两边各一无规矩;二三紧连错一个,三一相连一随意;两两相连各错一,三个两排一对齐。一条线上不过四,田七和凹要放弃;相间之端是对面,间二拐角面相邻。练习练习11::下列图形中可以作为一个正方体的展开下列图形中可以作为一个正方体的展开图的()图的()..(A)(B)(C)(D)C练习2:如图是一个小正方体的展开图,把展开图折叠成小正方体后,与有“建”字的一面相对的那一面上的字是().c建设和谐社会(A)和(B)谐(C)社(D)会D如图,左边的图形可能是右边哪个图形的展开图?(D)(C)拓广探索:
