浮顶罐防雷击用伸缩式接地装置(RGF-50)VIP专享VIP免费

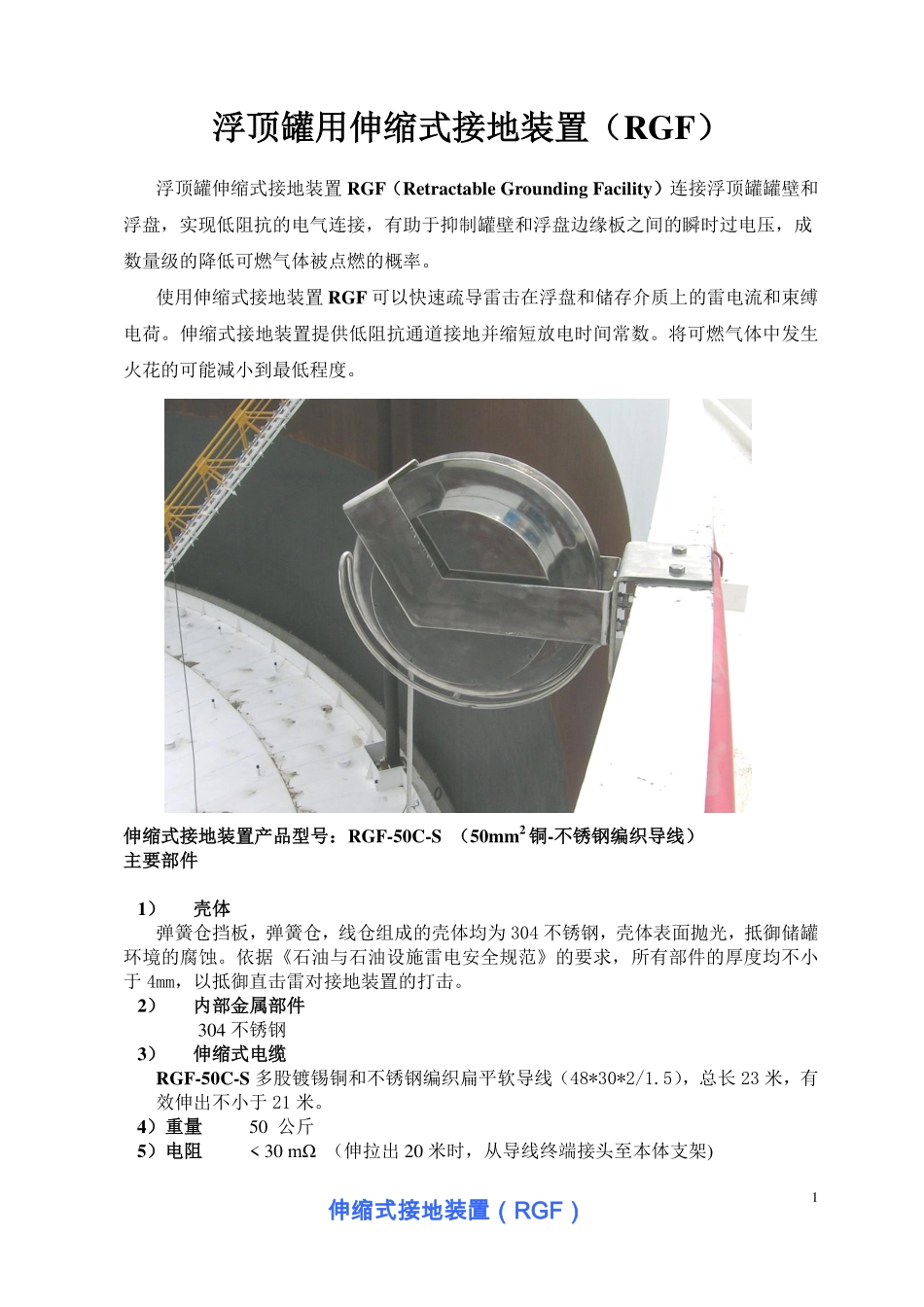

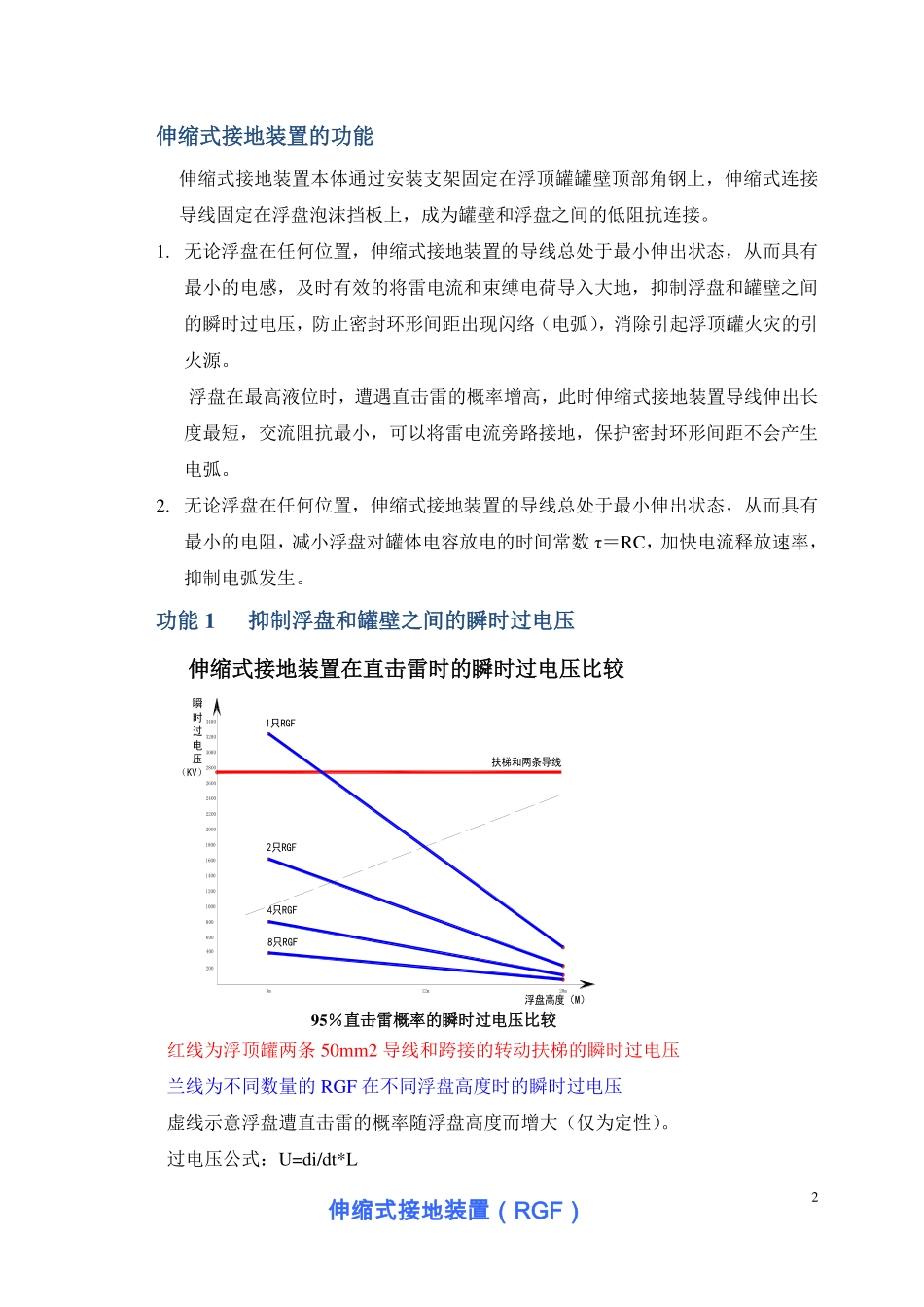

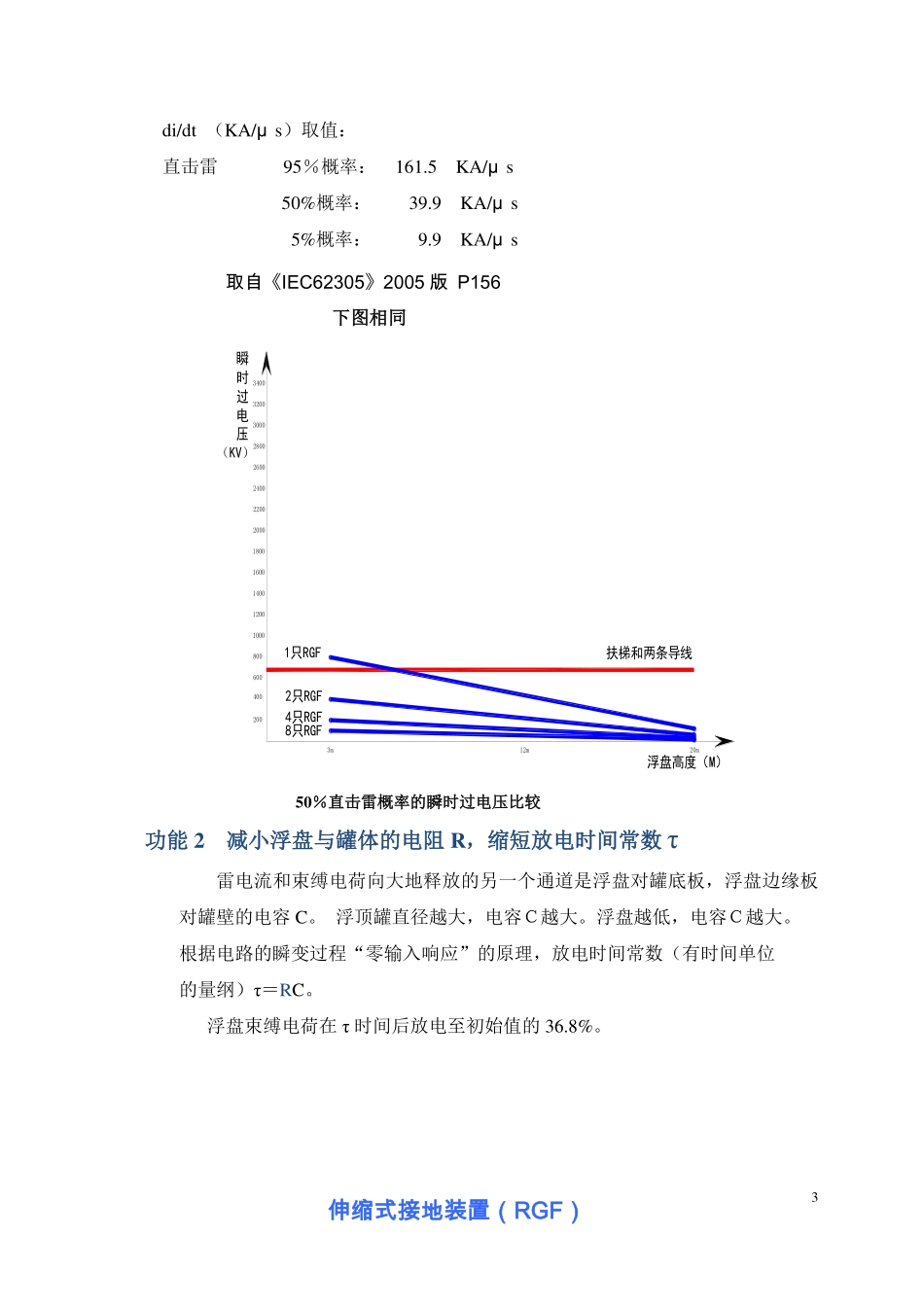

伸缩式接地装置（RGF）1浮顶罐用伸缩式接地装置（RGF）浮顶罐伸缩式接地装置RGF（RetractableGroundingFacility）连接浮顶罐罐壁和浮盘，实现低阻抗的电气连接，有助于抑制罐壁和浮盘边缘板之间的瞬时过电压，成数量级的降低可燃气体被点燃的概率。使用伸缩式接地装置RGF可以快速疏导雷击在浮盘和储存介质上的雷电流和束缚电荷。伸缩式接地装置提供低阻抗通道接地并缩短放电时间常数。将可燃气体中发生火花的可能减小到最低程度。伸缩式接地装置产品型号：RGF-50C-S（50mm2铜-不锈钢编织导线）主要部件1）壳体弹簧仓挡板，弹簧仓，线仓组成的壳体均为304不锈钢，壳体表面抛光，抵御储罐环境的腐蚀。依据《石油与石油设施雷电安全规范》的要求，所有部件的厚度均不小于4mm，以抵御直击雷对接地装置的打击。2）内部金属部件304不锈钢3）伸缩式电缆RGF-50C-S多股镀锡铜和不锈钢编织扁平软导线（48*30*2/1.5），总长23米，有效伸出不小于21米。4）重量50公斤5）电阻<30mΩ（伸拉出20米时，从导线终端接头至本体支架)伸缩式接地装置（RGF）2伸缩式接地装置的功能伸缩式接地装置本体通过安装支架固定在浮顶罐罐壁顶部角钢上，伸缩式连接导线固定在浮盘泡沫挡板上，成为罐壁和浮盘之间的低阻抗连接。1.无论浮盘在任何位置，伸缩式接地装置的导线总处于最小伸出状态，从而具有最小的电感，及时有效的将雷电流和束缚电荷导入大地，抑制浮盘和罐壁之间的瞬时过电压，防止密封环形间距出现闪络（电弧），消除引起浮顶罐火灾的引火源。浮盘在最高液位时，遭遇直击雷的概率增高，此时伸缩式接地装置导线伸出长度最短，交流阻抗最小，可以将雷电流旁路接地，保护密封环形间距不会产生电弧。2.无论浮盘在任何位置，伸缩式接地装置的导线总处于最小伸出状态，从而具有最小的电阻，减小浮盘对罐体电容放电的时间常数τ＝RC，加快电流释放速率，抑制电弧发生。功能1抑制浮盘和罐壁之间的瞬时过电压伸缩式接地装置在直击雷时的瞬时过电压比较200400600800100012001400160018002000220024002600280030003200340012m20m3m扶梯和两条导线1只RGF2只RGF4只RGF8只RGF浮盘高度（M）瞬时过电压95％直击雷概率的瞬时过电压比较红线为浮顶罐两条50mm2导线和跨接的转动扶梯的瞬时过电压兰线为不同数量的RGF在不同浮盘高度时的瞬时过电压虚线示意浮盘遭直击雷的概率随浮盘高度而增大（仅为定性）。过电压公式：U=di/dt*L伸缩式接地装置（RGF）3di/dt（KA/μs）取值：直击雷95％概率：161.5KA/μs50%概率：39.9KA/μs5%概率：9.9KA/μs取自《IEC62305》2005版P156下图相同200400600800100012001400160018002000220024002600280030003200340012m20m3m扶梯和两条导线浮盘高度（M）瞬时过电压1只RGF2只RGF4只RGF8只RGF50％直击雷概率的瞬时过电压比较功能2减小浮盘与罐体的电阻R，缩短放电时间常数τ雷电流和束缚电荷向大地释放的另一个通道是浮盘对罐底板，浮盘边缘板对罐壁的电容C。浮顶罐直径越大，电容Ｃ越大。浮盘越低，电容Ｃ越大。根据电路的瞬变过程“零输入响应”的原理，放电时间常数（有时间单位的量纲）τ＝RC。浮盘束缚电荷在τ时间后放电至初始值的36.8%。伸缩式接地装置（RGF）4RC大RC小tqq00.368q00放电过程123电容C越小，浮盘和罐体的直流电阻R越小，放电越快，反之电容C越大放电阻R越大，放电缓慢，泻放速率差变大。放电越猛烈，火情加剧。伸缩式接地装置不能改变电容，但可以降低电阻R。国家和中石化相关权威部门对RGF作了以下测试。在中石化青岛安全工程研究院的测试10/350冲击电流波冲击伸缩式接地装置装置拉出10m23m软铜线（25mm2）电流峰值（ka）残压（V）冲击电阻（欧姆）电流峰值（ka）残压（V）冲击电阻（欧姆）0.59733.01.240.581480.292.551.551963.621.271.543816.902.482.392920.271.222.365845.912.48冲击阻抗均值1.243冲击阻抗均值2.503同23米软铜线相比，伸缩式接地装置拉出10米时的冲击阻抗均值只有一半。伸缩式接地装置（RGF）5在中国计量科学研究院的测试结果伸缩式接地装置的编织软导线拉出10米（浮盘处在中间高度）等電位装置拉出10m30米软导线测量频率（Hz）电阻(mΩ)电感(μH)...
