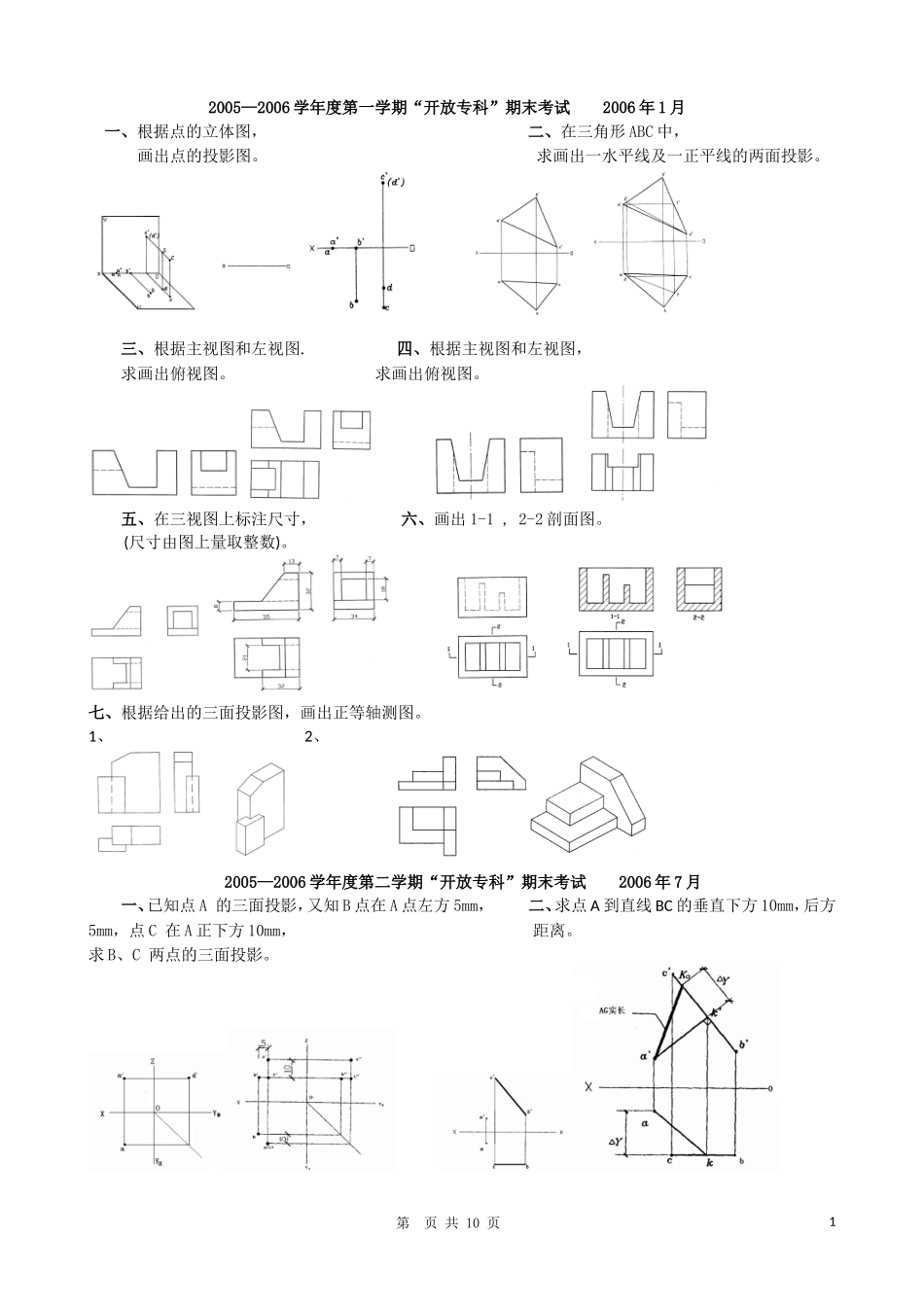

2005—2006学年度第一学期“开放专科”期末考试2006年1月一、根据点的立体图，二、在三角形ABC中，画出点的投影图。求画出一水平线及一正平线的两面投影。三、根据主视图和左视图.四、根据主视图和左视图，求画出俯视图。求画出俯视图。五、在三视图上标注尺寸，六、画出1-1,2-2剖面图。(尺寸由图上量取整数)。七、根据给出的三面投影图，画出正等轴测图。1、2、2005—2006学年度第二学期“开放专科”期末考试2006年7月一、已知点A的三面投影，又知B点在A点左方5mm，二、求点A到直线BC的垂直下方10mm，后方5mm，点C在A正下方10mm，距离。求B、C两点的三面投影。第页共10页1三、在三角形ABC内作一条距H面四、求作直线AB与平面CDE的交点，20毫米的水平线，距V面20毫米的正平线。并判别直线AB的可见性。五、根据给出的三面投影图，画出正等轴测图。六、画出1—1、2—2的剖面图。2006—2007学年度第一学期“开放专科”期末考试2007年1月一、已知点A距H面20毫米，距V面、W面均为15毫米，点B在V面上，距H面20毫米，距W面10毫米，求作A、B两点的三面投影。二、已知点A及直线GD的投影，三、求作圆锥被截切后的水平投影求作一直线AB与直线CD相交，及侧面投影。并使交点K距V面15毫米。四、根据形体的两面投影，补绘第三投影。五、根据给出的三面投影图，画出正等轴测图。第页共10页22006—2007学年度第二学期“开放专科”期末考试2007年7月一、(10分)根据点的立体图，画出点的投影图，并判断可见性。二、已知直线AB的三面投影；求其实长及其对H面的夹角，并在直线上取一点C，使AC＝10毫米。三、在三角形ABC内作高于A点10毫米四、根据形体的两面投影，补绘第三投影。的水平线，前于V面10毫米的正平线。2007—2008学年度第一学期“开放专科”期末考试2008年1月一、已知点A的坐标为(20，20，24)，又知点B在点A左方5毫米；下10毫米；后5毫米，点C在点A正下方10毫米，求作B、C两点的三面影。第页共10页3二、求点A到直线BC的垂直距离。三、在三角形ABC内作一条经过点C的水平线，使该线实长为40毫米。四、求直线MN与ABC平面的交点，五、求作圆柱被截切后的水平投影及侧面投影。并判别可见性。六、根据形体的两面投影，求出第三投影。七、根据给出的三面投影图，画出正等轴测图。2007—2008学年度第二学期“开放专科”期末考试2008年8月第页共10页4一、已知点A的坐标为(15，15，20)，点B的坐标为(10，0，20)，求作A、B两点的三面投影，并说出A、B两点的相对位置。二、已知点A及直线CD的投影，求作三、已知直线AB的实长为50毫米，一直线AB与直线CD相交，求其水平投影。并说出有几解。并使交点K分直线CD的比为CK∶KD＝2∶3。四、求作直线AB与平面CDE的交点，五、求作圆锥被截切后的水平投影及侧面投影。并判别直线AB的可见性。六、根据形体的两面投影，求出第三投影。七、根据给出的三面投影图，画出正等轴测图。2008—2009学年度第一学期“开放专科”期末考试2009年1月一、根据立体图画出A、B两点的二、过A点作长度为30mm，α=45。的正平线AB，三面投影图，并判断可见性。已知B点在A点的右上方。第页共10页5三、已知矩形ABCD的AB边四、求正垂面与三棱锥的截交线。的投影和AC边的正面投影，补全该矩形的两面投影。五、画出如图所示组合体的三面投影图。六、根据所给形体的三面投影，绘制形体的正等轴测图。2008—2009学年度第二学期“开放专科”期末考试2009年7月一、已知A、B两点的两面投影，试求出第三投影，并作出立体图。二、在三角形ABC内取一点D，三、求直线MN与ABC平面的交点，使其距H面15mm，距y面20mm。并判别直线MN的可见性。第页共10页6四、求截切后圆柱体的侧面投影。五、根据所给形体的两面投影，六、根据所给形体的三面投影，求出第三投影。绘制形体的正等轴测图。2009—2010学年度第一学期“开放专科”期末考试2010年1月一、根据所给投影图。完成下面的选择题。图l图21．在图l中，与投影面V平行的直线(即正平线)是(A)。A．ABB．ACC．ADD．BC2．在图l中，与投影面V垂直的直线(即正垂线)是(D)。A．ABB．ACC．ADD．BC3．在图2中，与投影面H平行的平面(即水平面)是(A)。A．△ABCB．△CDEC．...
