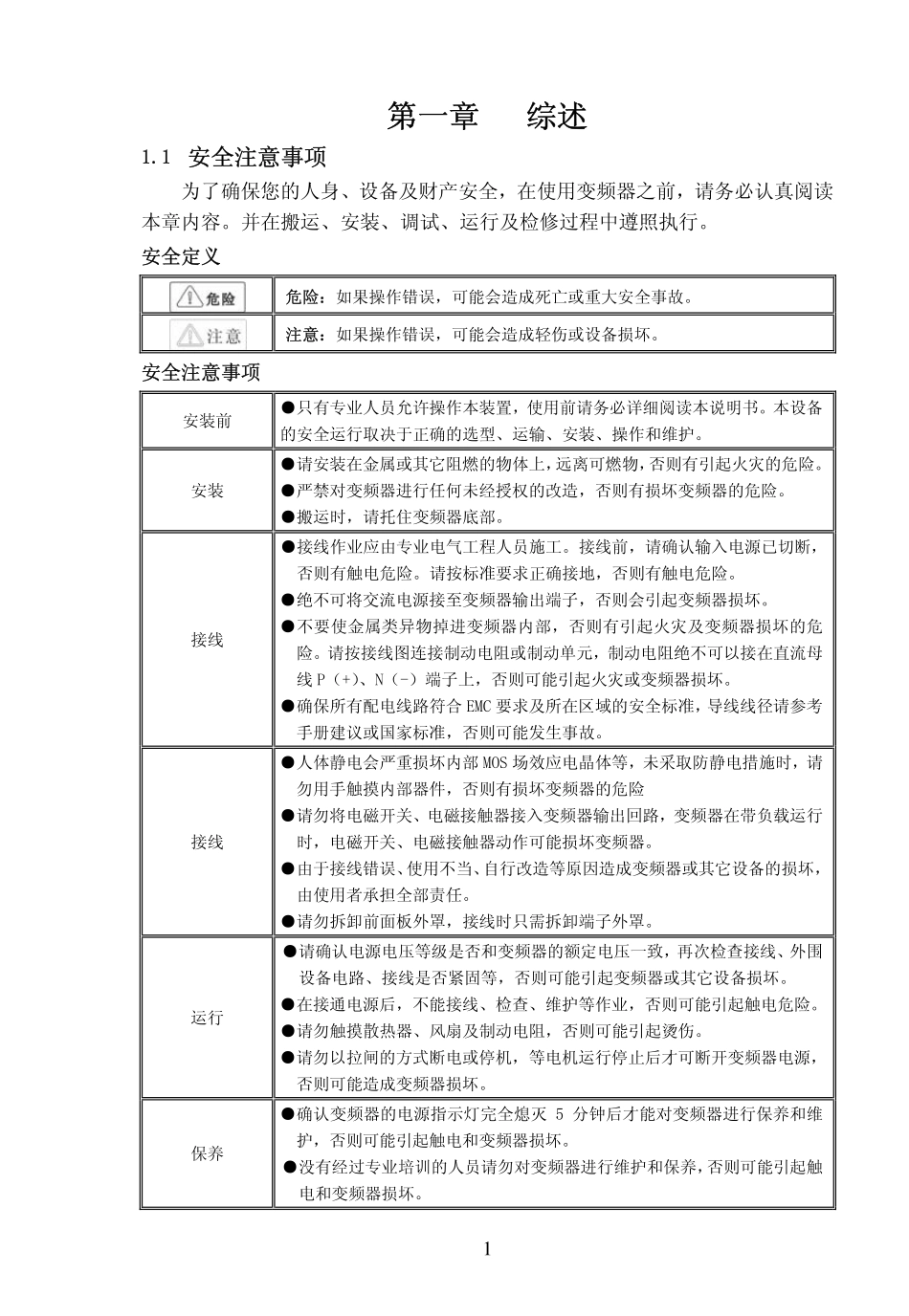

1第一章综述1.1安全注意事项为了确保您的人身、设备及财产安全，在使用变频器之前，请务必认真阅读本章内容。并在搬运、安装、调试、运行及检修过程中遵照执行。安全定义危险：如果操作错误，可能会造成死亡或重大安全事故。注意：如果操作错误，可能会造成轻伤或设备损坏。安全注意事项安装前●只有专业人员允许操作本装置，使用前请务必详细阅读本说明书。本设备的安全运行取决于正确的选型、运输、安装、操作和维护。安装●请安装在金属或其它阻燃的物体上，远离可燃物，否则有引起火灾的危险。●严禁对变频器进行任何未经授权的改造，否则有损坏变频器的危险。●搬运时，请托住变频器底部。接线●接线作业应由专业电气工程人员施工。接线前，请确认输入电源已切断，否则有触电危险。请按标准要求正确接地，否则有触电危险。●绝不可将交流电源接至变频器输出端子，否则会引起变频器损坏。●不要使金属类异物掉进变频器内部，否则有引起火灾及变频器损坏的危险。请按接线图连接制动电阻或制动单元，制动电阻绝不可以接在直流母线P（+）、N（-）端子上，否则可能引起火灾或变频器损坏。●确保所有配电线路符合EMC要求及所在区域的安全标准，导线线径请参考手册建议或国家标准，否则可能发生事故。接线●人体静电会严重损坏内部MOS场效应电晶体等，未采取防静电措施时，请勿用手触摸内部器件，否则有损坏变频器的危险●请勿将电磁开关、电磁接触器接入变频器输出回路，变频器在带负载运行时，电磁开关、电磁接触器动作可能损坏变频器。●由于接线错误、使用不当、自行改造等原因造成变频器或其它设备的损坏，由使用者承担全部责任。●请勿拆卸前面板外罩，接线时只需拆卸端子外罩。运行●请确认电源电压等级是否和变频器的额定电压一致，再次检查接线、外围设备电路、接线是否紧固等，否则可能引起变频器或其它设备损坏。●在接通电源后，不能接线、检查、维护等作业，否则可能引起触电危险。●请勿触摸散热器、风扇及制动电阻，否则可能引起烫伤。●请勿以拉闸的方式断电或停机，等电机运行停止后才可断开变频器电源，否则可能造成变频器损坏。保养●确认变频器的电源指示灯完全熄灭5分钟后才能对变频器进行保养和维护，否则可能引起触电和变频器损坏。●没有经过专业培训的人员请勿对变频器进行维护和保养，否则可能引起触电和变频器损坏。21.2产品到货检查、铭牌及型号说明到货检查收到您订购的产品，请检查外包装有无破损，确认完整无损后打开外包装，确认变频器有无破损、划伤或污垢（产品运输时造成的损伤不属于本公司的“三包”范围）。如果您收到的产品发生运输损伤，请立即联系本公司或运输公司。在确认收到的产品完整无损后，请再确认收到的变频器型号是否与您订购的产品一致。型号请参阅变频器右侧面铭牌上的“MODEL”栏。如果发现产品型号不一致，请立即联系您购买产品的代理商或本公司销售部门。铭牌及型号说明铭牌说明G型机输出OUTPUT1:15KW32A0.00-400.0Hz变频器型号P型机输出输入电源规格生产序号3380V50/60Hz18.5KW38A0.00-400.0HzOUTPUT2:SOURCE:MODEL:*********SERNO:ET1000-T3-015G/018P型号说明变频器系列代号适配电机功率(KW)7R50110157.51115018022030182230通用型单相S三相T电压等级代号1140V11660V6380V3220V2电压等级代号ET1000中频型变频调速器H拉丝机专用型塑机专用型风机水泵型通用型ZPG变频器类型代号ET1000-T3-015G/018PL31.3产品技术指标项目规范电源电压、频率单相220V50/60Hz三相380V50/60Hz三相220V50/60Hz三相660V50/60Hz三相1140V50/60Hz允许波动电压：±15%，频率±5%控制频率控制范围G型：0-400Hz、P型：0-400Hz、Z型：0-400Hz、L型：0-400Hz、H型：0-3000Hz输出频率精度最大频率值的±0.5%频率设定分辩率0.01Hz：操作键盘上下键0.2Hz：电位器模拟输入电压/频率特性电压50%～100%额定电压,电机额定频率25～400Hz(3000Hz)分别可调载波频率1.0～15.0KHz、随机载波调制转矩提升0～25.0%可调、自动转矩提升、任意V/F曲线可选最大出力G、H、L型：150%一分钟,180%2秒,200%瞬间跳脱Z型：150%一分钟,180%30秒,250%瞬间跳脱P型：120%一分钟,150%瞬...
