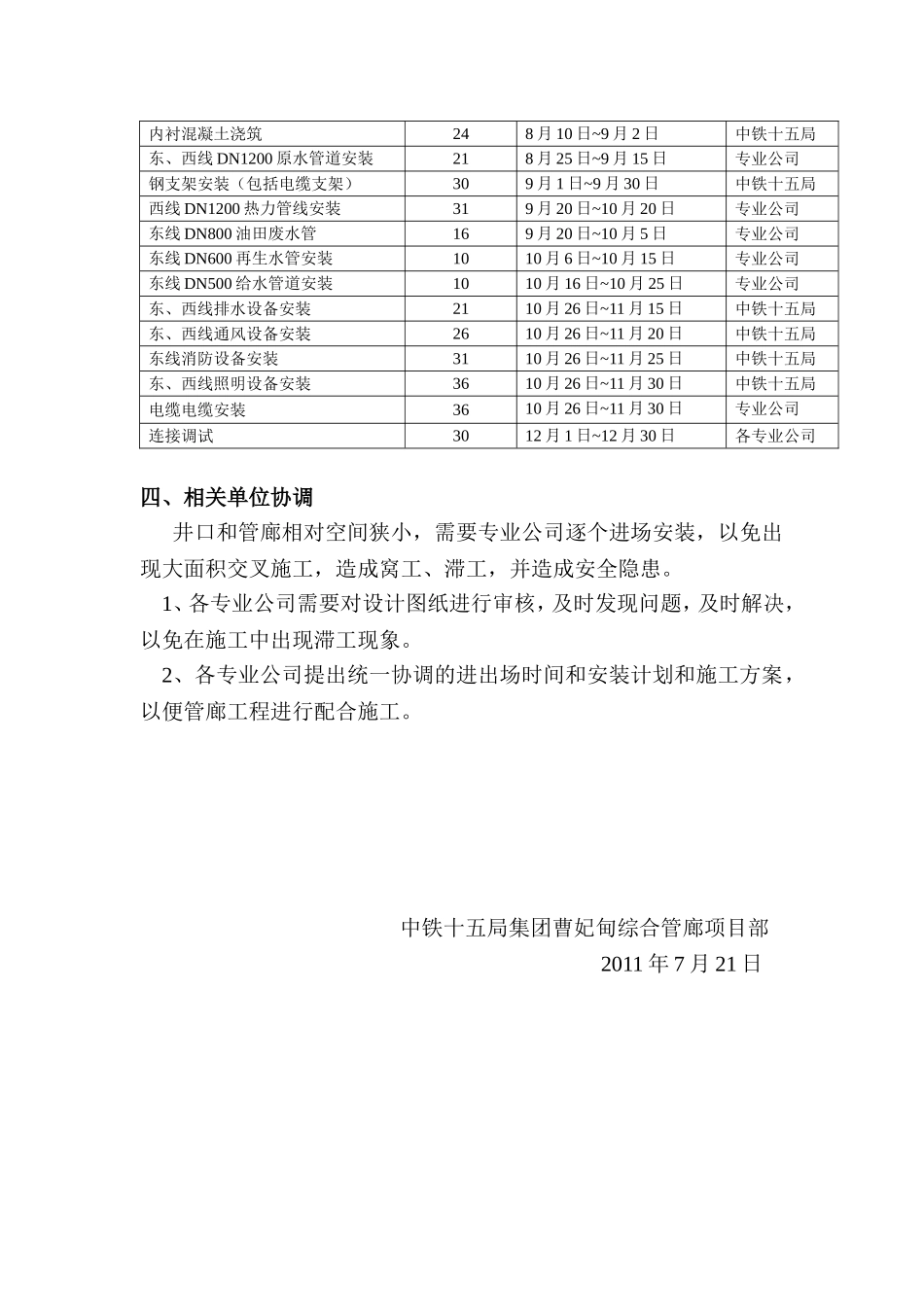

曹妃甸工业区1号路跨纳潮河综合管廊工程管廊内衬支架及工艺管线施工方案一、综合管廊工程概况综合管廊工程位于规划区北部，穿越纳潮河，与纳潮河正交，位于1号路西侧约45米位置。纳潮河为规划通航河道，规划宽度为1000米，规划河底标高-15.0米，地面标高约5.0米。是工业区市政管线规划中的一个重要节点。建设内容和规模：在纳潮河南、北两岸各布置1个工作站，其中南岸工作站布置盾构始发井、主变电所、消防水池及消防泵房，占地约为3410㎡。北岸工作站布置盾构接收井、次变电所及管理用房，占地面积约1672㎡。综合管廊采用2根DN5500的盾构管道，建设2条廊道，长约1046m。建成后将使工业区内的供水、供电、通讯、排污、热力等各类管线得到集中管理。盾构管廊内底标高约-26.0米，长约1046米。东、西线管廊区间隧道里程K0+000～K1+045.626；该管廊区间隧道东西线推进方向均为南岸工作井到北岸工作井。南岸盾构井管廊隧道中心标高为-4.646米，东、西线隧道盾构均从南岸盾构井出发，沿坡度4.5%向下推进273.25米，R=3500m曲线推进157.5m，使隧道水平，水平推进54.437米，再推进R=3500m曲线推进157.5m，使隧道向上，再沿坡度4.5%向上推进402.939m，进入北岸盾构井，北岸盾构井管廊隧道中心标高为-10.482米。具体见综合管廊纵剖面图（图1）。图1综合管廊纵剖面图二、工程施工进展情况综合管廊工程现场情况为：原有临时管线带尚未开挖，规划设计的两条DN5500mm的地下综合管廊工程于2010年12月全部贯通，位于临时管线带的西侧10m。各专业公司已可进行部分安装规划工作。综合管廊现在见图2。图2综合管廊工程现况三、剩余工程施工计划1、纳入综合管廊的管线包括：8回10KV电力电缆、2×DN1200热力管、DN600再生水管、DN500给水管、DN800油田废水管、4×DN1200原水管（其中2根原水管作为远期预留）。详见设计布置见附图1。其中综合管廊项目施工内容包括：管廊内衬及支架安装、部分电力电缆、管廊内排水系统、管廊内照明系统、管廊内消防系统的安装。其余各管线均由各专业公司进行安装。2、施工步骤施工步骤安排的原则：先下后上、先大后小、先两侧后中间。混凝土内衬浇筑—混凝土支墩浇筑—原水管安装—钢支撑、电缆吊架制作安装—热力管道、再生水管、油田废水管安装—给水管、消防水管安装—排水系统安装—隧道内通风、照明系统安装—管线连接调试3、项目部施工计划安排项目部总体计划于本年底完成全部工程，考虑到设备的整体安装调试工作时间，所有施工要在11月30日前全部完成。具体施工计划如下：隧道内施工项目工日施工时间施工单位内衬钢筋、支架制作327月20日~8月20日中铁十五局钢筋安装327月31日~8月31日中铁十五局内衬混凝土浇筑248月10日~9月2日中铁十五局东、西线DN1200原水管道安装218月25日~9月15日专业公司钢支架安装（包括电缆支架）309月1日~9月30日中铁十五局西线DN1200热力管线安装319月20日~10月20日专业公司东线DN800油田废水管169月20日~10月5日专业公司东线DN600再生水管安装1010月6日~10月15日专业公司东线DN500给水管道安装1010月16日~10月25日专业公司东、西线排水设备安装2110月26日~11月15日中铁十五局东、西线通风设备安装2610月26日~11月20日中铁十五局东线消防设备安装3110月26日~11月25日中铁十五局东、西线照明设备安装3610月26日~11月30日中铁十五局电缆电缆安装3610月26日~11月30日专业公司连接调试3012月1日~12月30日各专业公司四、相关单位协调井口和管廊相对空间狭小，需要专业公司逐个进场安装，以免出现大面积交叉施工，造成窝工、滞工，并造成安全隐患。1、各专业公司需要对设计图纸进行审核，及时发现问题，及时解决，以免在施工中出现滞工现象。2、各专业公司提出统一协调的进出场时间和安装计划和施工方案，以便管廊工程进行配合施工。中铁十五局集团曹妃甸综合管廊项目部2011年7月21日
