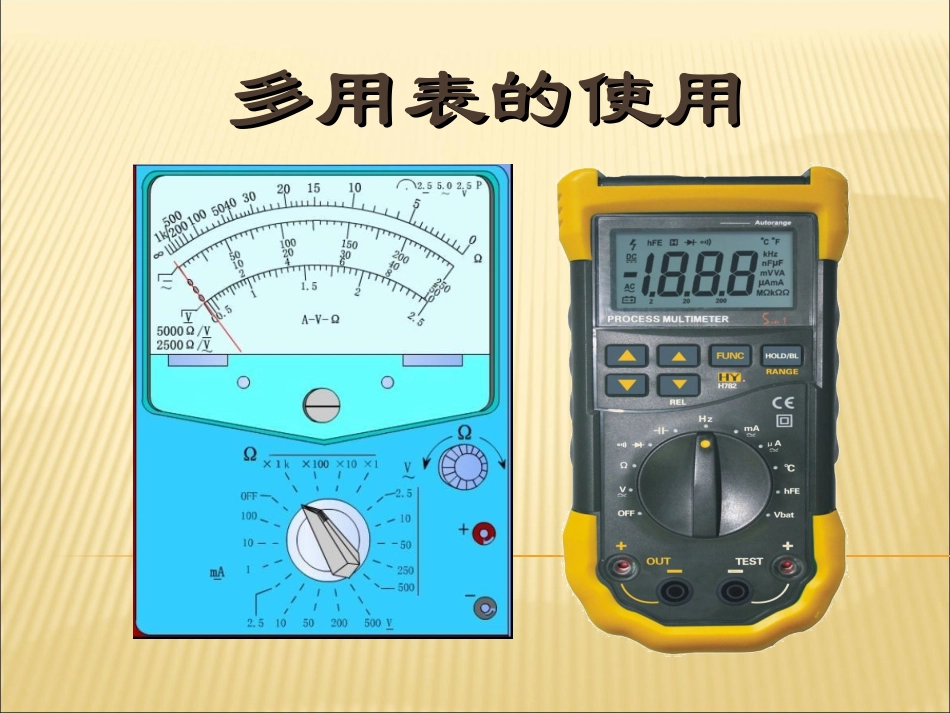

高二物理《多用表的使用》PPT课件VIP免费

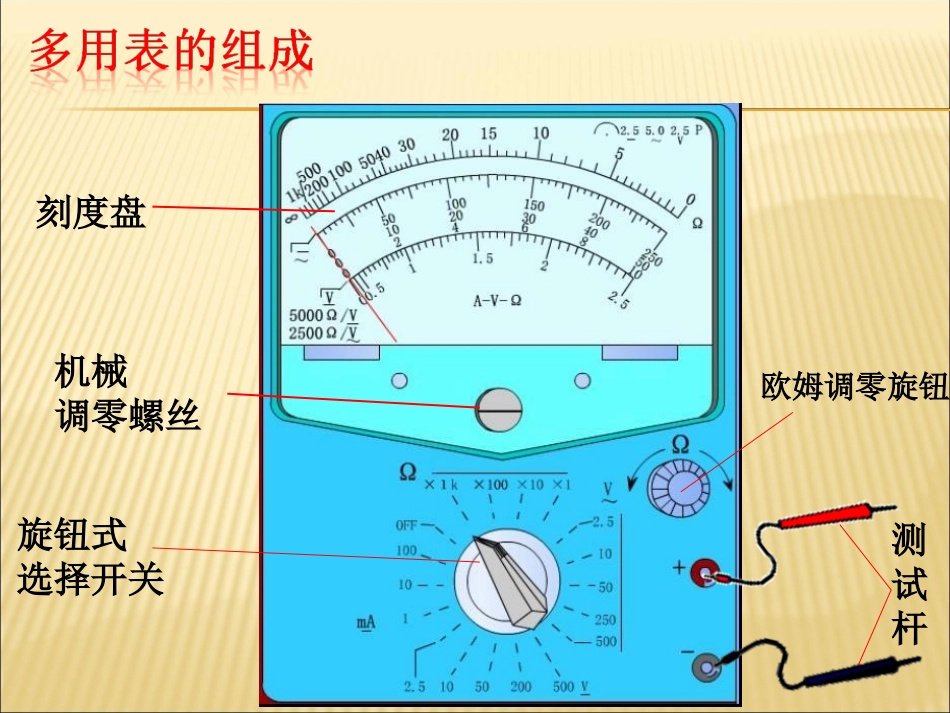

多用表的使用多用表的使用刻度盘旋钮式选择开关欧姆调零旋钮测试杆机械调零螺丝电流必须从红表笔流入，黑表笔流出5.80XgRRRrEI0欧姆表内阻待测电阻当两表笔短接时，RX=0，调节R0，使I=Ig调零当两表笔断开时，I=0，RX=∞XgRRRrEI0当接入某一电阻RX时，XgRRRrEI0XRREI当RX=RΩ时，当RX=2RΩ时，当RX=3RΩ时，RERRrEIgg0欧姆表刻度特点：•欧姆表零刻度处在表盘最右端•欧姆表最大刻度为正无穷•欧姆表中间刻度为等于欧姆表内阻大小•欧姆表上刻度分布不均匀，左密右疏gII21gII31gII41根据被测电阻，选择合适的倍率挡。调零:将2个表笔短接，同时调节“欧姆调零旋钮”，使指针指在欧姆刻度线右边的“0”挡。用两表笔分别连接待测电阻的两端，指针所在刻度乘以倍率即为待测电阻的电阻值。指针在刻度盘中央附近时，测量值较准确，若指针偏离较远，应重新改倍率，重新调零。（每换一次倍率挡，都要再次进行调零。）测量结束后，将表笔从插孔中拔出，并将选择开关旋至“OFF”挡或交流电压最大量程。注：测量时必须把电阻从电路中断开。电阻读数=刻度值×倍率R=36.0Ω×1k=36.0kΩ
