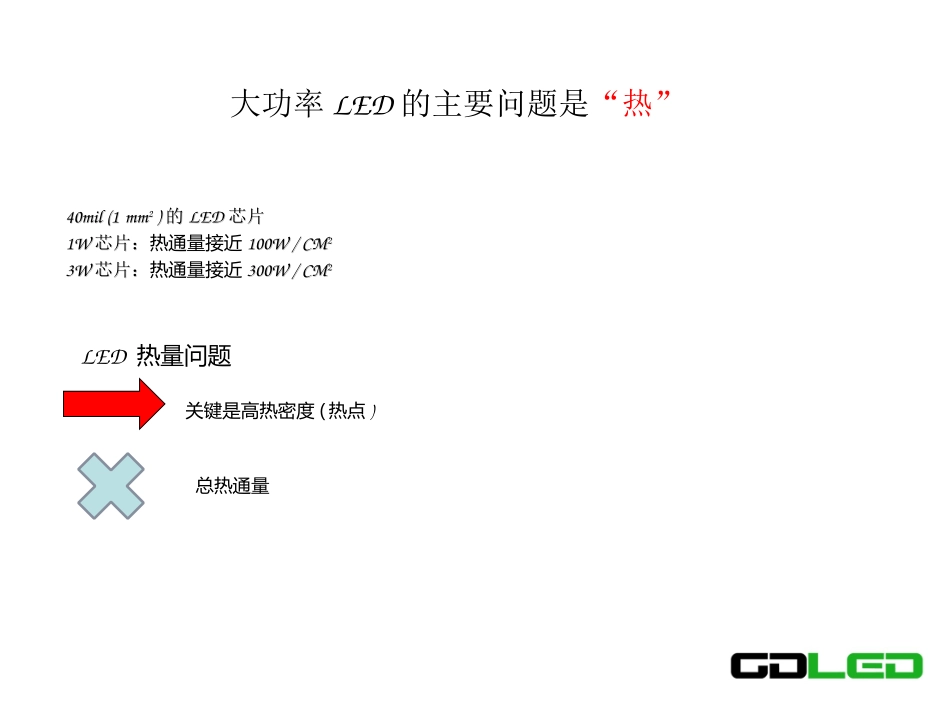

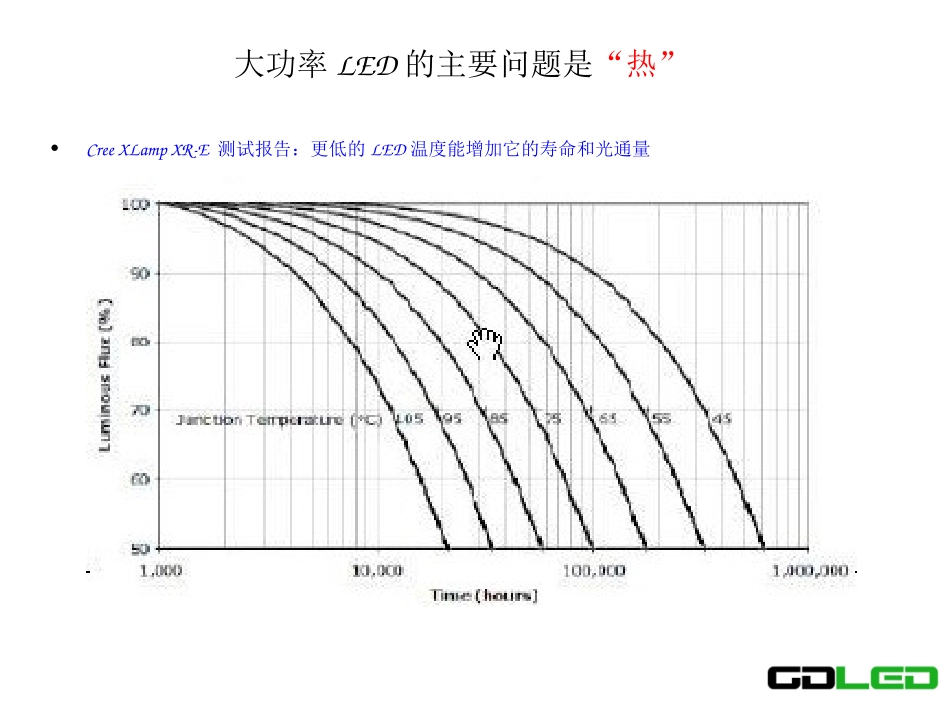

中科古德照明有限公司工厂地址:中国广东省东莞市长安镇沙头村木鱼路号手机:+86-18674464168FAX:+86-769-85325299E-mail:doomee@gdlights.com大功率LED的主要问题是“热”CreeXLampXR-E测试报告：更低的LED温度能增加它的寿命和光通量40mil(140mil(1mmmm22))的的LEDLED芯片芯片1W1W芯片芯片：：热通量接近100W/CM100W/CM223W3W芯片芯片：：热通量接近300W/CM300W/CM22关键是高热密度(热点)总热通量LED热量问题大功率LED的主要问题是“热”如何解决热点问题•高效热扩散器可使热被快速扩散，从而避免热量都集中在热源上。高效热扩散器可使热被快速扩散，从而避免热量都集中在热源上。•均温板是一种热扩散器，可以极其快速把热量带走，工作原理与热管相似。均温板是一种热扩散器，可以极其快速把热量带走，工作原理与热管相似。5均温板的优势均温板的优势热源区域热源区域顶盖顶盖底盖底盖柱状结构柱状结构表示气化流体表示气化流体均温板的热传导是固体铜的两倍以上，因此，均温板能解决大功率LED的热点问题气化的流体把热量带走，并在一个二维的空间内把热扩散开均温板的评估均温板的评估•均温板是一种二维的导热产品，理论上能在一块二维的平板里传导大量的热。均温板是一种二维的导热产品，理论上能在一块二维的平板里传导大量的热。•均温板能完全用于照明模组均温板能完全用于照明模组–简单的几何结构简单的几何结构––几何形状一般是方型和圆型几何形状一般是方型和圆型–表面不易变型表面不易变型––均温板最多只有均温板最多只有0.2mm0.2mm的容差的容差..–当散热体足够时会有更少的温当散热体足够时会有更少的温––当散热体能把热散走时，温度变化会非常少当散热体能把热散走时，温度变化会非常少..–因为均温板只可以解决传热的问题，它的传热速度非常快，但还是需要加上铝散热器来因为均温板只可以解决传热的问题，它的传热速度非常快，但还是需要加上铝散热器来达到散热效果。达到散热效果。ExperimentExperiment•实验配置实验配置–实验实验1–1–把把LEDLED放置在拉铝散热器上，点亮放置在拉铝散热器上，点亮1010分钟后再用分钟后再用DCDC风扇吹风扇吹55分钟后将其冷却。分钟后将其冷却。–实验实验2–2–把把LEDLED放置在均温板及拉铝散热器上，点亮放置在均温板及拉铝散热器上，点亮1010分钟后再用分钟后再用DCDC风扇吹风扇吹55分钟后分钟后将其冷却。将其冷却。实验实验2:把均温板放置在拉铝散热器上面实验实验1:只用拉铝散热器1231.1.红外线摄像机红外线摄像机2.2.DCDC风扇风扇3.3.LEDLED放置在实验放置在实验11和和22中中实验实验•12WLED12WLED封装封装红外线实验1结果(仅用拉铝散热器)红外线实验2结果(均温板+拉铝散热器)1-11-21-32-12-22-31-1:58℃、1-2:29℃、1-3:28.2℃2-1:55.2℃、2-2:31.2℃、2-3:29.2℃实验总结:实验2的表面温度比实验1的温度点少3oC.均温板增强了LED的传热效果.实验实验––替换替换TO-220LEDTO-220LED实验总结:实验2的芯片表面温度少于实验13.3oC.均温板确实增强了芯片的热传导及减少了热阻.•10W10W热阻热阻红外线实验1结果(仅用拉铝散热器)2-1:67.1℃2-2:57.6℃2-3:56.2℃红外线实验2结果(均温板+拉铝散热器)1-1:80.4℃1-2:57.6℃1-3:55.5℃1-11-21-32-12-22-3实验实验––替换替换TO-220LEDTO-220LED实验总结:采用均温板的实验2在芯片温度方面明显优于实验1,并工作1-10分钟内保持13-15oC温度变化.这表示采用均温板可以减少芯片与散热器之间热阻,从而在相同的通电条件下减少结温的温度.•10W10W瞬间热阻瞬间热阻实验2实验1•解决方案解决方案I:I:多颗多颗LEDLED芯片直接封装在均温板上芯片直接封装在均温板上•解决方案解决方案II:II:均温板均温板PCB.PCB.把线路板印刷在均温板上，并把把线路板印刷在均温板上，并把LEDLED用用SMT(SMT(表面贴装技术表面贴装技术))的方式装的方式装在均温板在均温板..11如何在大功率如何在大功率LEDLED上应用均温板上应用均温板??12•1.基板：把均温板当作是基板•2.热扩散器：LED芯片直接紧密地放在均温板上方.均温板也可作为一种热扩散器来使用.LED芯片直接固定在均温板上大功率大功率LEDL...
