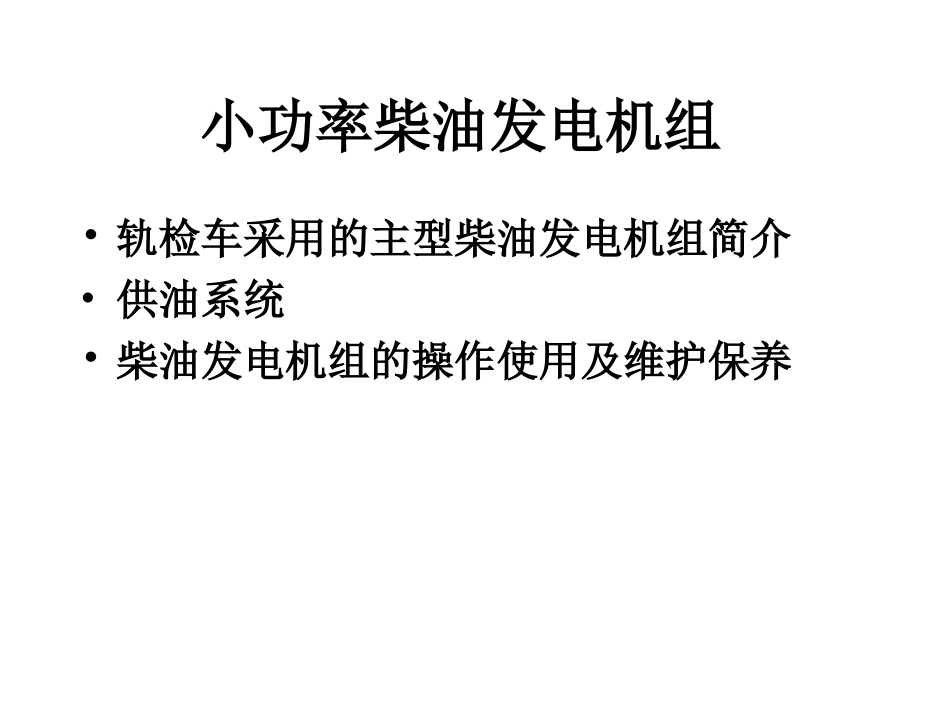

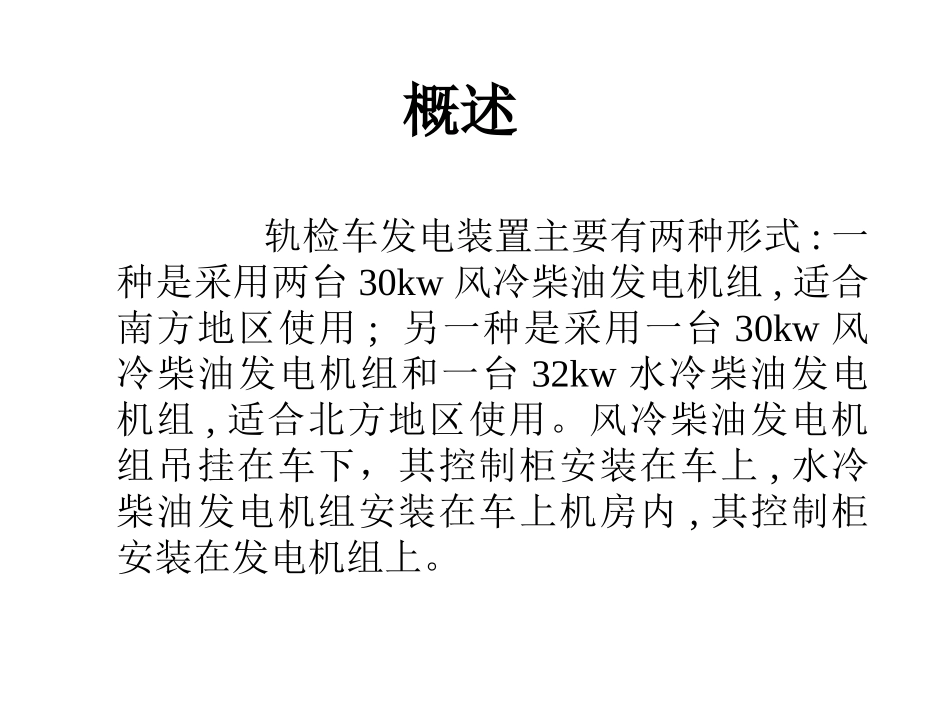

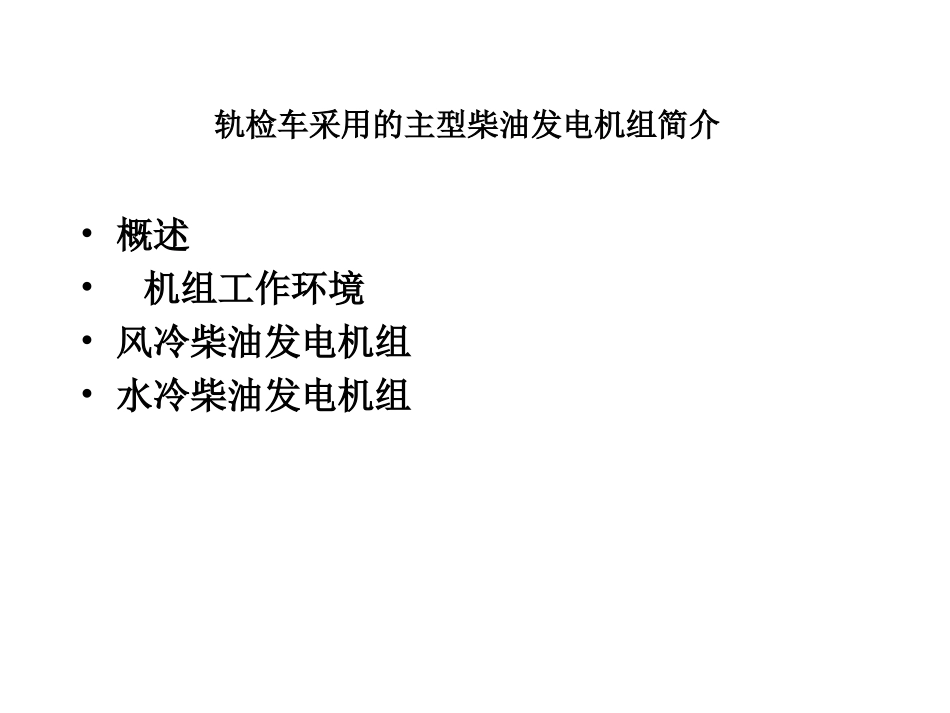

小功率柴油发电机组•轨检车采用的主型柴油发电机组简介•供油系统•柴油发电机组的操作使用及维护保养轨检车采用的主型柴油发电机组简介•概述•机组工作环境•风冷柴油发电机组•水冷柴油发电机组概述轨检车发电装置主要有两种形式:一种是采用两台30kw风冷柴油发电机组,适合南方地区使用;另一种是采用一台30kw风冷柴油发电机组和一台32kw水冷柴油发电机组,适合北方地区使用。风冷柴油发电机组吊挂在车下，其控制柜安装在车上,水冷柴油发电机组安装在车上机房内,其控制柜安装在发电机组上。机组工作环境•机组在符合GB1105规定的标准环境状况，即在下列条件下能输出额定功率。海拔高度:1000m环境温度:-5℃～+40℃相对湿度:80%(20±5)℃连续运行:24h•机组在与上述规定的工作条件下不符时，其输出功率应按GB1105的有关规定进行修正，但在下列条件下应能正常运行。海拔高度:2000m环境温度:-40℃～+40℃相对湿度:≤95%机组的联接与安装•机组的柴油机与发电机采用直接整体式联接，即发电机端部联结法兰与柴油机飞轮壳对接成一体的型式。对联成一体的柴油机和发电机通过四点弹性支撑紧凑地悬装在一个公共底盘上，底盘采用框架式悬挂机构，框架四周加设护板或金属网罩，防止飞石或其它杂物的进入。框架式结构的机组是通过四个弹性支撑块悬挂在空调车的大梁上,安装简便，牢固可靠。•机组的电气控制屏采用独立式控制屏,具有本车供电系统,监控调整机组的运行。具有机组保护的声光报警系统，操作简单、明了，自动投入报警状态使监测更加安全、可靠。控制屏安装在车上。风冷柴油发电机组•柴油发电机组技术规格•匹配柴油机技术规格•匹配发电机技术规格•技术性能指标•机组的联接与安装柴油发电机组技术规格•型号:30GF•额定功率(kw):30•额定电压(V):400•额定电流(A):72.2•频率(Hz):50•功率因数:0.8•相数/线制:3相/4线•外形尺寸L×W×H(mm):2090×824×850•重量(Kg):1200匹配柴油机技术规格•柴油机型号:F6L912•型式:风冷四冲程•气缸数:6•缸径(mm):100•冲程(mm):120•转速(r/min):1500•12小时持续功率(kw):48匹配发电机技术规格•发电机型号:UCI224D•型式:无刷电机•容量(KVA/Kw):50/40•自动电压调节器•绝缘标准：H级•保护等级：IP22技术性能指标•柴油发电机组技术性能指标符合国家标准GB2820-90三类电站要求•调整率和波动率电压频率稳态调整率（%）瞬态调整率（%）波动率（%）稳定时间（S）稳态调整率（%）瞬态调整率（%）波动率（%）稳定时间（S）±2.5±20134±715技术性能指标•机组空载电压可在其额定值的95%-105%范围内整定。•机组在空载额定电压时的线电压波形正弦性畸变率不大于10%。•机组在25%额定三相对称负载下，在任一相再加25%额定相功率的电阻性负载，线电压的最大(最小)值与三相线电压平均值之差不大于三相线电压平均值的5%。•机组具有超缸温、低油压自动停车装置，有超油温自动报警装置。•机组具有风扇皮带断开、超速自动报警停车装置。•机组具有远距离电动调速和高低速限位装置。•机组在-5℃以上环境气温况,一般可直接启动,在-5℃以下需启动柴油机预热装置。水冷柴油发电机组•发电机组•柴油机•发电机•柴油机冬季冻发电机组•产品型号：PERKINS(ROOLS-ROYCE)/P40P1•输出功率:40千伏安(32千瓦)•原产地：英国F.G.WILSON柴油发电机厂•设计标准及技术参数：•符合中国GB-2189-81,GB-755-81及英国BS5514,国际IEC43-1•标准额定电压380V/220V(三相四线)，50Hz•额定功率因数：COSφ=0.8•绝缘等级：H级•起动时间：约10秒发电机组•允许短路电流容量：300%额定电流在10秒内•电压波动：由空载到满载，稳定率在额定电压之±1.5%以内•频率波动：速度不变，由空载到满载±0.25%以内•外形尺寸(毫米):长2149、宽751.5、高1341.•毛重:820Kg(千斤)•机组底座架：槽钢设计(一体式),带油箱(176升),蓄电池(DC12V)•减震避震设备:柴油机和发电机底部与底座连接处有防震减震器•机组起动方式:手动。机组在-5℃以上环境气温况,一般可直接启动,在-5℃以下需启动电预热装置。•机组能24小时连续运行,机组一切正常•机组具备发电机组控制屏和仪表屏、空气开...
