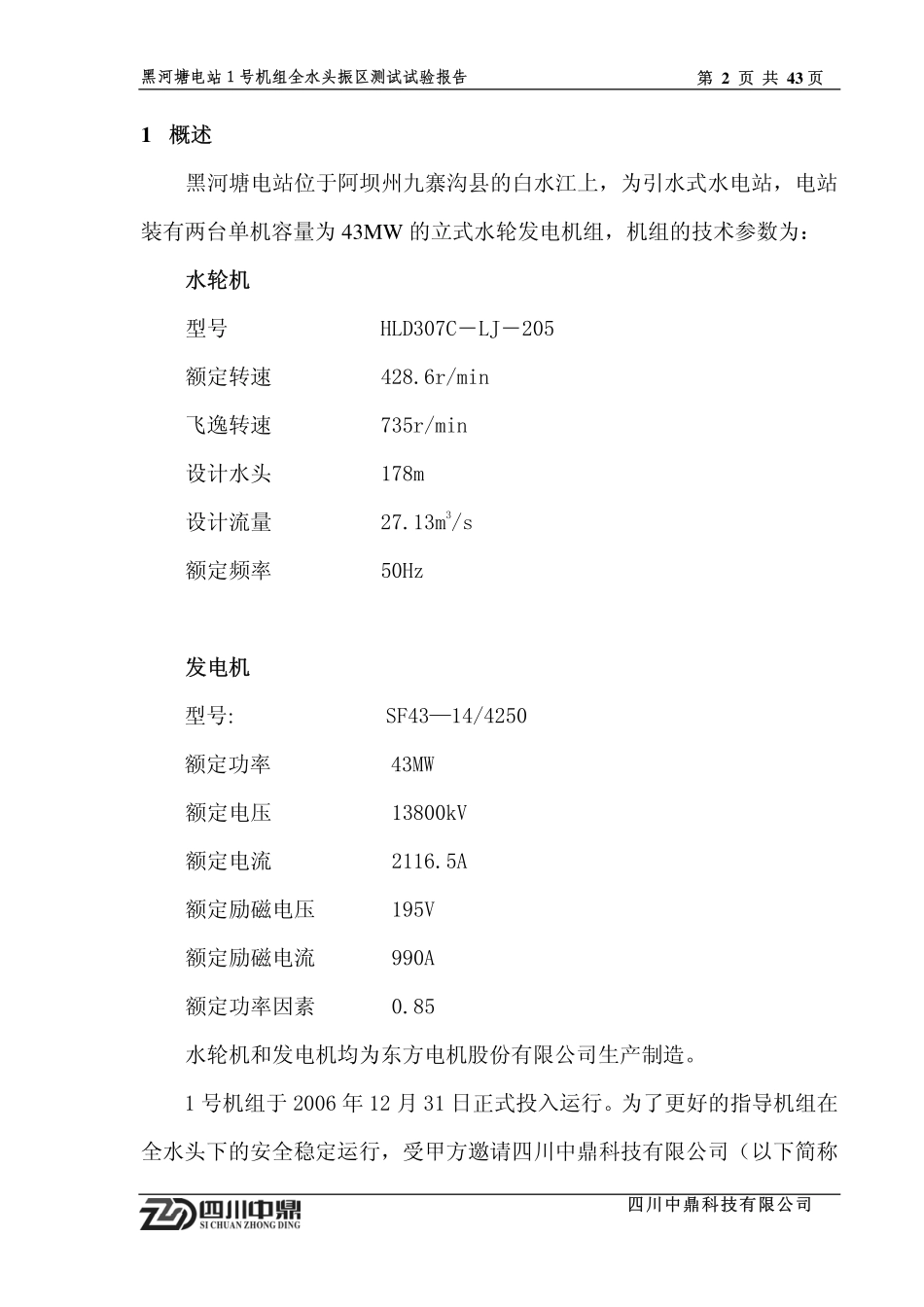

黑河塘水电站1号机组全水头振区测试试验报告四川中鼎科技有限公司2007年6月黑河塘电站１号机组全水头振区测试试验报告第1页共43页四川中鼎科技有限公司批准：审核：编写：罗琼芳黑河塘电站１号机组全水头振区测试试验报告第2页共43页四川中鼎科技有限公司1概述黑河塘电站位于阿坝州九寨沟县的白水江上，为引水式水电站，电站装有两台单机容量为43MW的立式水轮发电机组，机组的技术参数为：水轮机型号HLD307C―LJ―205额定转速428.6r/min飞逸转速735r/min设计水头178m设计流量27.13m3/s额定频率50Hz发电机型号:SF43—14/4250额定功率43MW额定电压13800kV额定电流2116.5A额定励磁电压195V额定励磁电流990A额定功率因素0.85水轮机和发电机均为东方电机股份有限公司生产制造。1号机组于2006年12月31日正式投入运行。为了更好的指导机组在全水头下的安全稳定运行，受甲方邀请四川中鼎科技有限公司（以下简称黑河塘电站１号机组全水头振区测试试验报告第3页共43页四川中鼎科技有限公司乙方）于2007年5月23—5月26日分别对黑河塘电站1号机组进行4个水头下的振区测试试验。2试验依据和试验设备2.1试验依据验收试验按国家标准GB/T8564—2003《水轮发电机组安装技术规范》要求的有关规定执行。2.2试验设备2.2主要试验设备及性能指标如下：2.3.1TRIN002型电涡流式传感器16套2.3.2FTS2000水力机组现场测试分析系统1套2.3.3自主研发的数据采集和水力机组振动分析系统1套设备经在中国测试技术研究院依据JJG1096-2002检定的示值误差为±0.06%的《GWB-200B高精度位移标定器》上率定。溯源检定证书号为：长仪字第200701076号，其使用有效期限至2007年12月16日。传感器、变换器、FTS2000测试仪、数据采集器、微机振动分析系统联机试验，其性能指标如下：非线性误差<1%FS分辨率1μm漂移及滞后<0.5%FS/24h室温传感器量程±1mm传感器输出范围-2V～-18V黑河塘电站１号机组全水头振区测试试验报告第4页共43页四川中鼎科技有限公司振动在线分析系统A/D转换的性能指标如下：模数转换精度16位模数转换时间10微秒通道数16输入信号范围－2V～-18V输出信号范围－5V～＋5V测试分析系统直接完成对机组各部振动、摆度的位移测试，并对测试结果进行实时幅值、频率、相位、频谱及轴心轨迹等内容的分析，满足国标GB/T8564—2003《水轮发电机组安装技术规范》的要求。2.3试验测点布置试验测点布置依据GB/T17189-1997《水力机械振动和脉动现场测试规程》，具体布置如下：摆度测点上导摆度-X、-Y下导摆度-X、-Y水导摆度-X、-Y振动测点上机架水平振动-X、-Y上机架垂直振动-Y发电机静子外壳中部水平振动-Y下机架水平振动-X、-Y顶盖水平振动-Y黑河塘电站１号机组全水头振区测试试验报告第5页共43页四川中鼎科技有限公司轴相位信号测点-Y以上共计14个测点。各方向测点的安装与机组命名方向一致。各振动测点均安装在基础壁上作绝对测试，各摆度测点安装在机组机架或轴承盖上作相对测试。试验中的转轴相位为自编相位，与安装的盘车相位不一致。3试验水头3.1192米(上游水位：1775.05米，尾水水位：1583.1米)。3.2195.14米(上游水位：1778.04米，尾水水位：1582.9米)。3.3197.93米(上游水位：1780.37米，尾水水位：1582.44米)。3.4198.8米(上游水位：1781.8米，尾水水位：1583米)。4试验工况4.1空转与空载的对比试验。4.2机组从0—43MW负荷的试验，按每3MW负荷递增进行录波测试。5必要说明5.1试验过程中，数据采集有一定随机性。数据均未经滤波处理，为通频峰峰值。5.2报告中提供的示波图“……全部测点波形图”各测点幅值比例均为每格100μm。单个波形图其幅值比例标注在图形左侧。5.3转轴轴位信号为每转一个脉冲方波，在“……全部测点波形图”中它设置在最上方，在单个波形图中均将其匹配显示，以直观分析机组出现的低频水力振动。黑河塘电站１号机组全水头振区测试试验报告第6页共43页四川中鼎科技有限公司6试验水头为192米时（上游水位为1775.05米，尾水水位为1583.1米）6.1在空转和空载对比试验中，机组除下机架水平振动略有增加外，其他的振动、摆度幅值无明显变化，说明机组基本不存在磁力不平衡的现象。见图61《空转工况...
