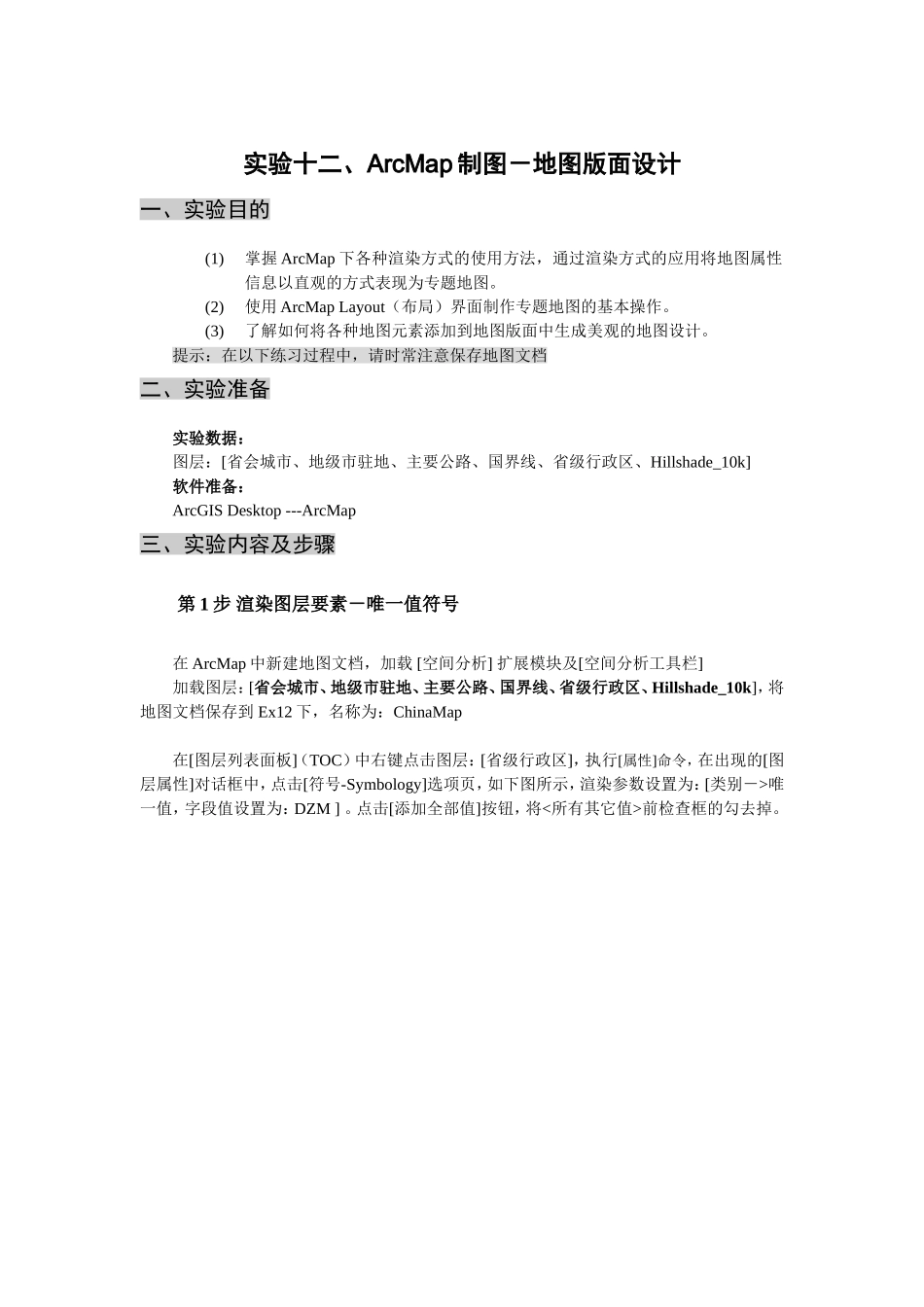

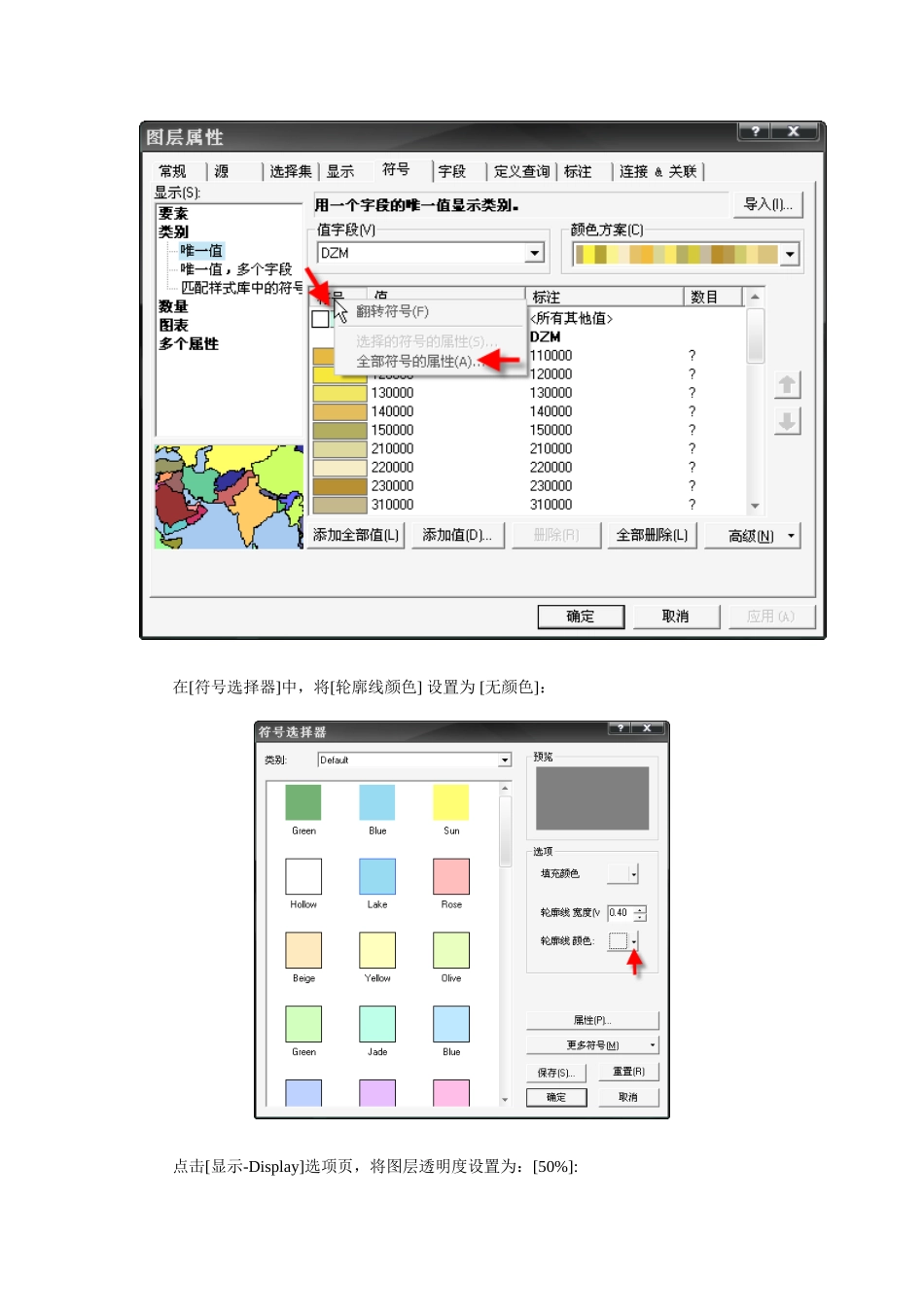

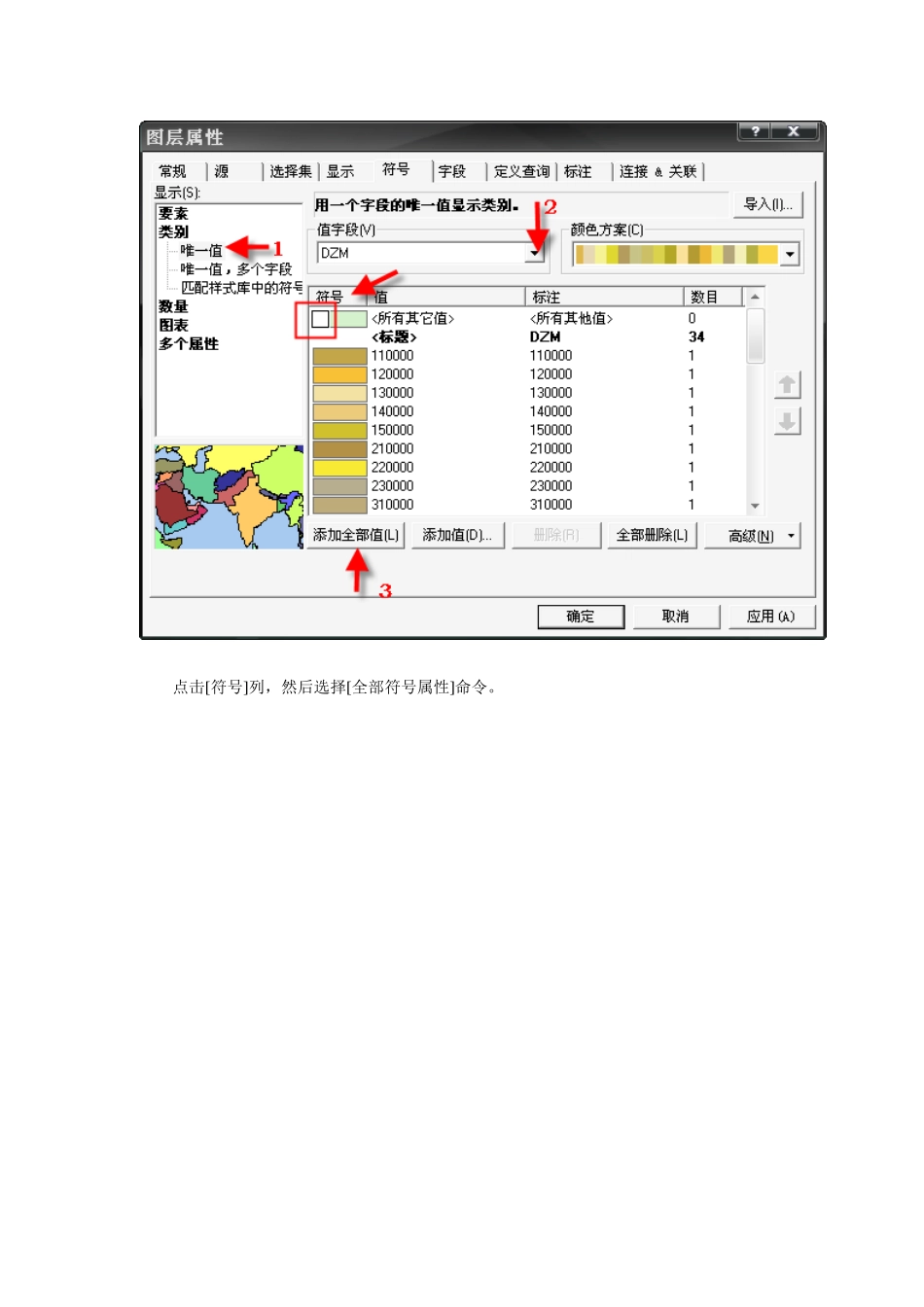

实验十二、ArcMap制图－地图版面设计一、实验目的(1)掌握ArcMap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。(2)使用ArcMapLayout（布局）界面制作专题地图的基本操作。(3)了解如何将各种地图元素添加到地图版面中生成美观的地图设计。提示：在以下练习过程中，请时常注意保存地图文档二、实验准备实验数据：图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]软件准备：ArcGISDesktop---ArcMap三、实验内容及步骤第1步渲染图层要素－唯一值符号在ArcMap中新建地图文档，加载[空间分析]扩展模块及[空间分析工具栏]加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到Ex12下，名称为：ChinaMap在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM]。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。点击[符号]列，然后选择[全部符号属性]命令。在[符号选择器]中，将[轮廓线颜色]设置为[无颜色]：点击[显示-Display]选项页，将图层透明度设置为：[50%]:现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层）关闭并移除图层：[Hillshade_10k]显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按钮（如下图1）在[符号选择器]对话框中选择一种线状符号（如下图所示）显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式::第2步标注图层要素在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击[符号]按钮在[符号选择器]对话框中，将标注字体大小设置为:[12],点击[属性]按钮(如下图所示):在[编辑器]对话框中,点击[掩模]选项页,并将大小设置为:[2]:连续三次[确定]后退出以上对话框,返回ArcMap视图界面.显示图层:[地级城市驻地],并参考以上方法及下图效果进行标注:第3步渲染图层要素—分类渲染在TOC中,右键点击图层[省级行政区],执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为:[渐变颜色渲染,字段:Area,分类:5,自然间隔分类法]在上图中,点击[分类]按钮可选择不同的分类方法:参照以上操作过程,对图层[省级行政区]基于字段[Area]运用不同的分类方法(等间隔、分位数、自然间隔、标准差)，比较不同的分类法进行分类的意义。自然间隔分类:等间隔分类渲染：分位数分类渲染：标准差分类渲染：第4步渲染图层要素—点密度渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如下图所示：根据人口字段：POPU计算点密度第5步渲染图层要素—图表渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如下图所示：根据1998GDP、1999GDP、2000GDP属性生成柱状图渲染方式第6步创建地图版面在上一步的基础上进行，将图层[省级行政区]的渲染方式恢复为[唯一值渲染，基于NAME字段]，如下图所示：在ArcMap中，点击按钮切换到布局视图界面。执行菜单命令：[文件]>>[页面和打印设置]，在对话框中设置纸张大小和方向，这里请将纸张方向设置为横向（汉化版的ArcMap翻译有误）设置完成后，可以看到在布局视图界面下，地图版面已变成为横向，且当前数据框已经添加到地图版面中。通过当前数据框中的[大小和位置]选项页可以精确设置[数据框]在地图版面中的位置或大小。（在版面视图界面下，右键点击[数据框]，然后执行[属性]命令，打开如下的窗口）通过[框架]选项页可以在当前数据框周围添加图框，及设置图框的式样：通过标准工具栏上的[放大、缩小、平移]按钮，可以调整地图版面中数据框的显示比例、范围，如下图所示：适当调整使数据只显示西南部分。第7步添加各种元素到地图版面中7.1制图元素--图表：在地图版面中可以插入统计...
