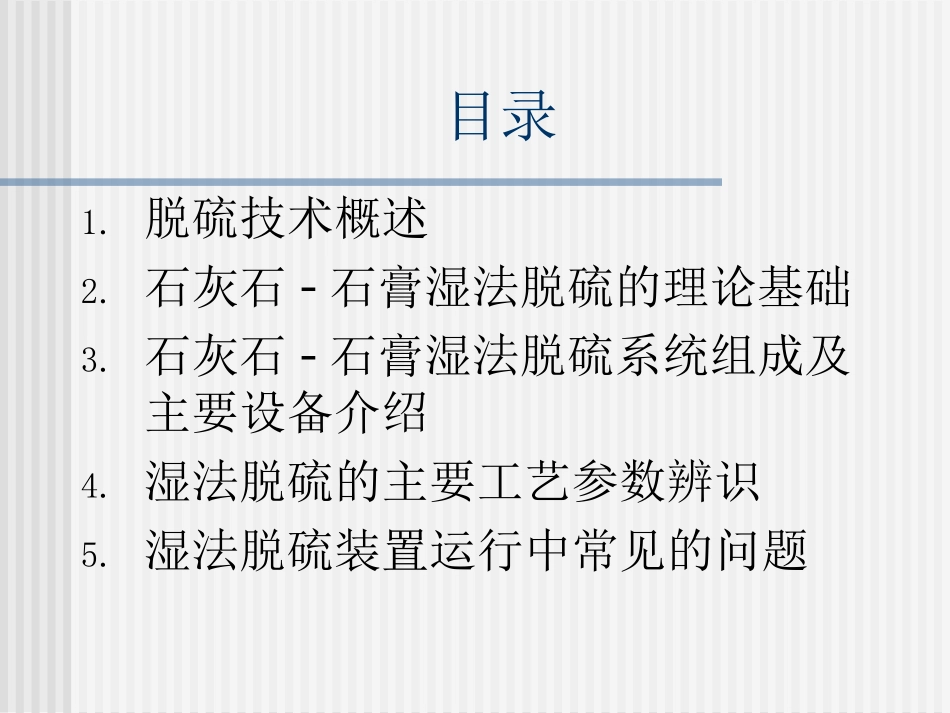

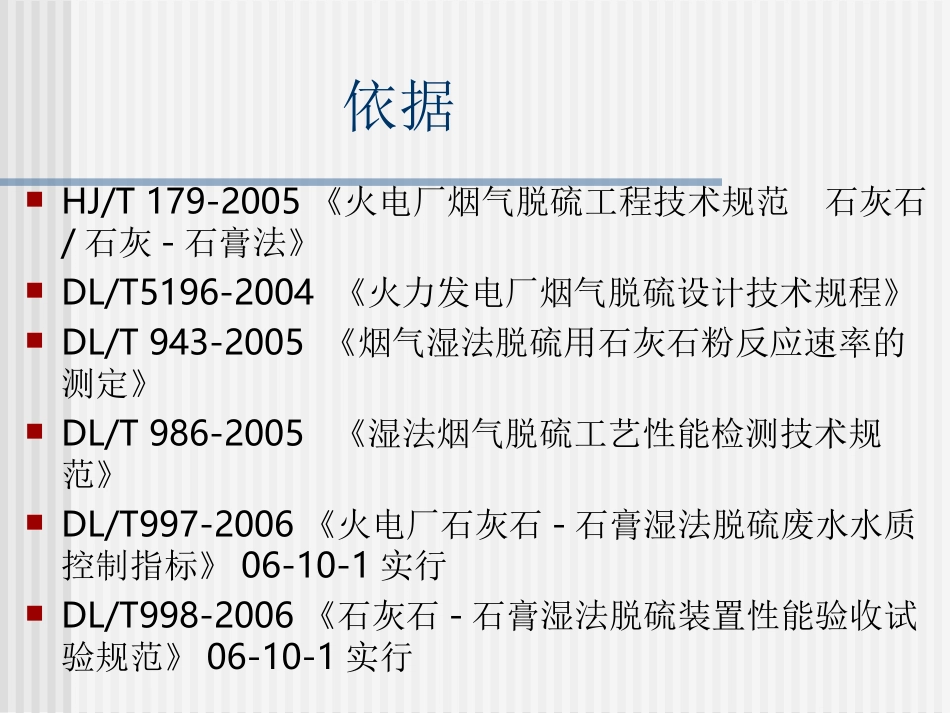

石灰石-石膏湿法脱硫工艺及系统设备介绍目录1.脱硫技术概述2.石灰石-石膏湿法脱硫的理论基础3.石灰石-石膏湿法脱硫系统组成及主要设备介绍4.湿法脱硫的主要工艺参数辨识5.湿法脱硫装置运行中常见的问题依据HJ/T179-2005《火电厂烟气脱硫工程技术规范石灰石/石灰-石膏法》DL/T5196-2004《火力发电厂烟气脱硫设计技术规程》DL/T943-2005《烟气湿法脱硫用石灰石粉反应速率的测定》DL/T986-2005《湿法烟气脱硫工艺性能检测技术规范》DL/T997-2006《火电厂石灰石-石膏湿法脱硫废水水质控制指标》06-10-1实行DL/T998-2006《石灰石-石膏湿法脱硫装置性能验收试验规范》06-10-1实行国家经贸委2000年2月《火电厂烟气脱硫关键技术与设备国产化规划要点》——脱硫工艺的选择——设计、设备国产化的目标国家发改委2005年5月《关于加快火电厂烟气脱硫产业化发展的若干意见》——规范脱硫市场——开展后评估后评估的主要内容1.工艺技术评估。重点评估工艺技术的先进性、可靠性和适用性。2.设备评估。重点评估脱硫主设备及主要辅助设备的国产化情况、设备参数选择合理性；事故、故障、维修状况；磨损、积垢、腐蚀情况等。3.系统性能评估。重点评估系统匹配程度、装置布置和设备参数选择合理性、系统可靠性、物耗水平、副产品品质及利用、废水排放量及水质、二次污染等。4.经济性评估。重点评估工程及设备造价、运行费用等。5.管理水平评估。重点评估使用方对脱硫装置管理、运行、维护的能力和效果；供应商的技术实力、管理水平、合同执行情况、售后服务、信誉等。1脱硫技术概述《火电厂烟气脱硫关键技术与设备国产化规划要点》中推荐的烟气脱硫技术方法名称工程实例干法及半干法旋转喷雾干燥法山东黄岛LIFAC法钱清、南京下关循环流化床云南大唐开远300MW电子束照射法杭州协联热电湿法氨水洗涤法天津碱厂（60MW）海水脱硫深圳妈湾、漳州后石石灰石-石膏湿法华能珞璜、杭州半山《关于加快火电厂烟气脱硫产业化发展的若干意见》1)燃用含硫量大于1％煤且容量大于200MW（含200MW）的机组，应重点考虑采用石灰石－石膏湿法脱硫工艺技术。2)燃用含硫量小于1％煤并且容量小于200MW的机组，可考虑采用干法、半干法或其它一次性投资较低的成熟技术。3)在200MW及以上机组采用干法、半干法或其它一次性投资较低的成熟技术，应进行充分论证，并提供国内外已有相同或更大容量的烟气脱硫设施成功投运的实例。4)燃用含硫量小于1％煤的海滨电厂，在海水碱度满足工艺要求、海域环境影响评价通过国家有关部门审查，并经全面技术经济比较后，可以考虑采用海水法脱硫工艺。石灰石-石膏湿法脱硫的主要特点1)脱硫效率高。脱硫后烟气中二氧化硫、烟尘大大减少。2)技术成熟，运行可靠性好。国外投运率一般可达98%以上，3)对煤种适应性强。4)占地面积大，一次性建设投资相对较大。5)吸收剂资源丰富，价格便宜。6)脱硫副产物便于综合利用。7)技术进步快。塔型特点实例单回路喷淋塔塔的上部是喷淋层；塔的中部为吸收区；浆液池下部为氧化区IHI、B&W、SteinmÜller、AE、ABB、MASULEX双回路喷淋塔双循环回路运行。下循环pH值低，有利于氧化反应及石膏生成，上循环pH值高，有利于吸收反应进行美国Research-Cottrell公司和德国诺尔－克尔兹公司比晓夫塔浆液池分上下两个区，上部氧化区低pH值运行；下部新加入吸收剂，pH值较高，有利于吸收反应山东三融液柱塔浆液从下往上喷射，形成树状的液注，液注在上升与下落过程中重复接触烟气日本三菱重工，华能珞璜二期鼓泡塔将烟气直接通到浆液中，通过烟气在浆液中鼓起的气泡与浆液进行接触反应日本川崎广东台山电厂2石灰石-石膏湿法脱硫工艺的理论基础工艺过程化学反应向吸收塔添加石灰石浆液石灰石溶解浆液喷淋或鼓泡SO2的吸收向吸收塔鼓入氧化空气亚硫酸盐的氧化浆液循环、搅拌硫酸盐的形成及石膏结晶主要化学反应：吸收：SO2＋H2OH+＋HSO3-H+＋SO32-溶解：CaCO3＋H+Ca2+＋HCO3-中和：HCO3-＋H+CO2＋H2O氧化：SO32-＋O2SO42-结晶：Ca2+＋SO32-＋H2OCaSO3·1/2H2OCa2+＋SO42-＋H2OCaSO4·2H2O影响脱硫效率的因素一、参与脱硫反应的物质（烟气、...
