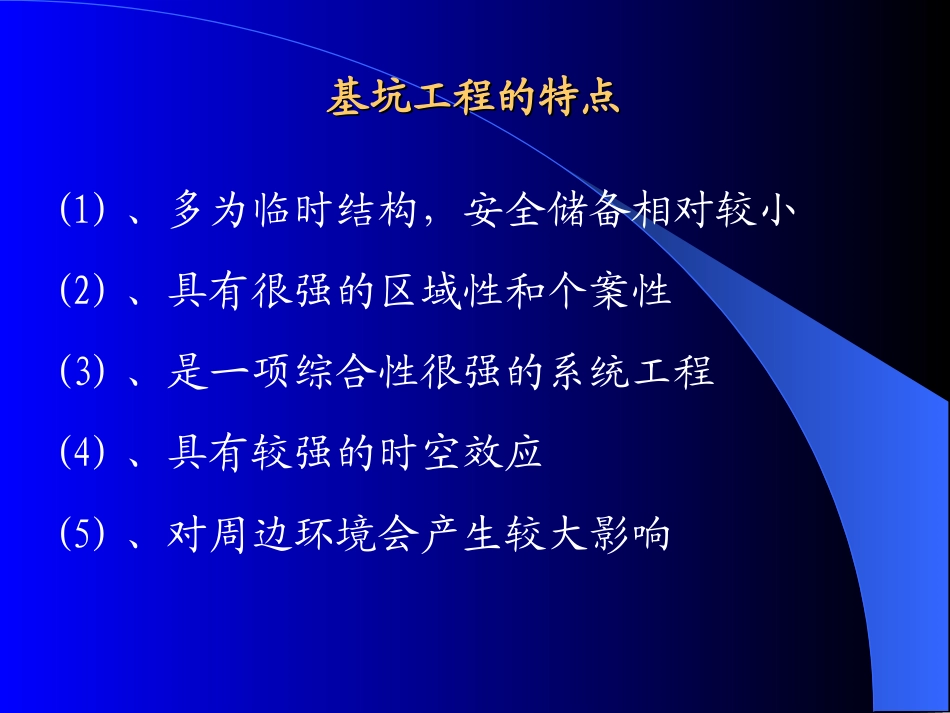

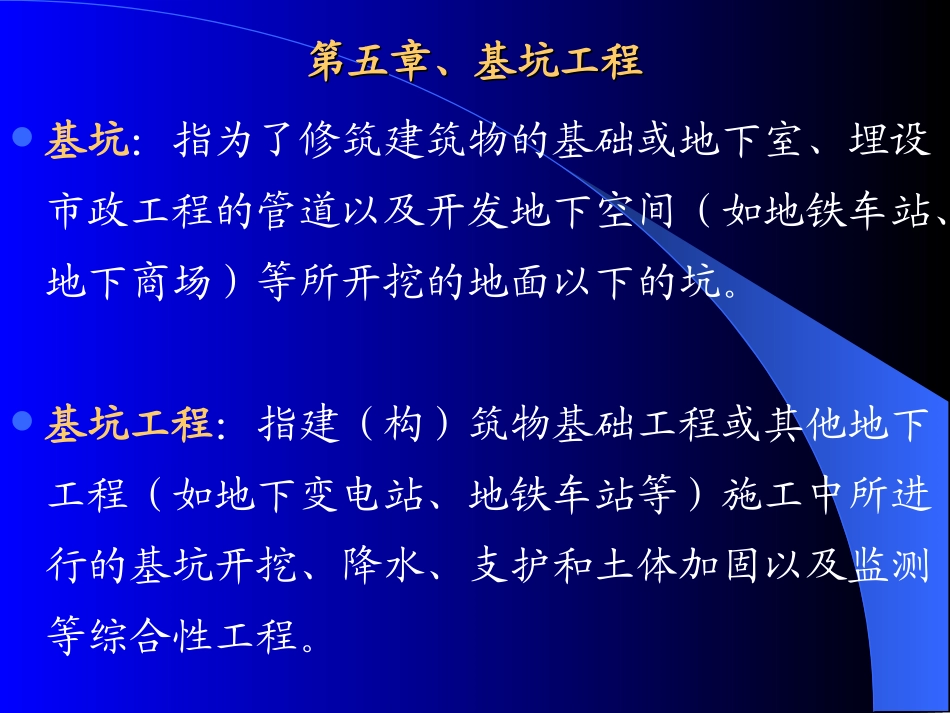

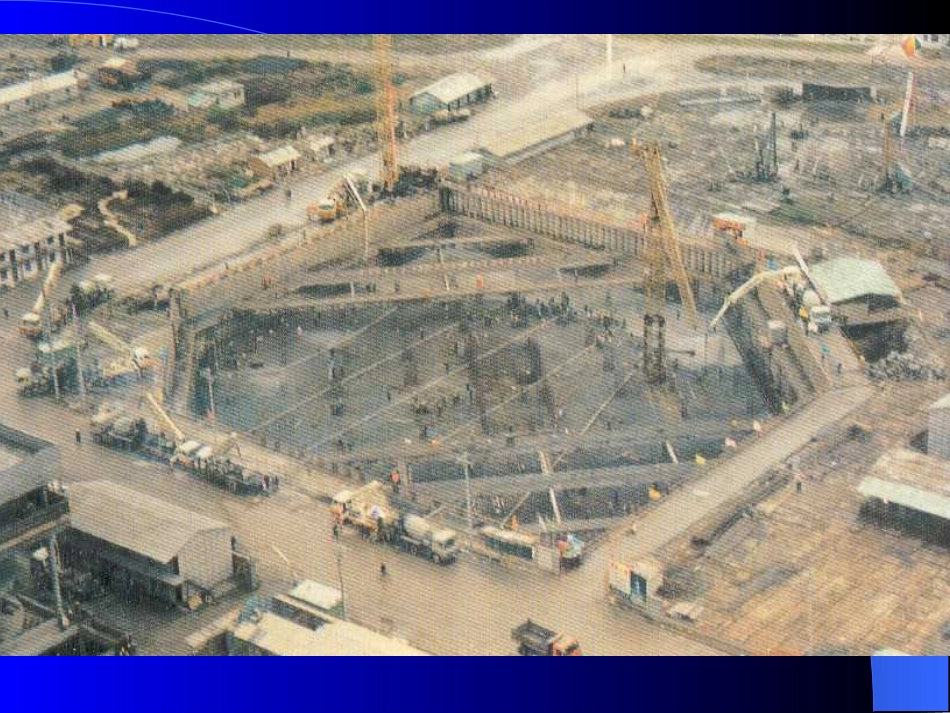

第五章、基坑工程第五章、基坑工程基坑：指为了修筑建筑物的基础或地下室、埋设市政工程的管道以及开发地下空间（如地铁车站、地下商场）等所开挖的地面以下的坑。基坑工程：指建（构）筑物基础工程或其他地下工程（如地下变电站、地铁车站等）施工中所进行的基坑开挖、降水、支护和土体加固以及监测等综合性工程。基坑工程的特点基坑工程的特点(1)、多为临时结构，安全储备相对较小(2)、具有很强的区域性和个案性(3)、是一项综合性很强的系统工程(4)、具有较强的时空效应(5)、对周边环境会产生较大影响一、基坑支护结构一、基坑支护结构支护结构支护结构：基坑围护工程中采用的围护墙体（包括防渗帷幕）以及内支撑系统（或土层锚杆）等的总称。11、放坡开挖及简易支护、放坡开挖及简易支护放坡开挖是指选择合理的坡比进行开挖。用于地基土质较好，开挖深度不大及有足够放坡场所的工程。施工简便、费用低，但挖土及回填土方量大。为增加边坡稳定性和减少土方量，常采用简易支护。22、悬臂式支护结构、悬臂式支护结构指不带内撑和拉锚的板桩墙、排桩墙和地下连续墙支护结构。悬臂式支护结构依靠足够的入土深度和结构的抗弯能力来维持坑壁稳定。对开挖深度很敏感，易产生较大变形，只适用于土质较好、开挖深度较浅的基坑工程。灌注桩排桩墙地下连续墙33、水泥土桩墙支护结构、水泥土桩墙支护结构水泥土桩墙支护结构属于重力式围护墙。是指利用水泥作为固化剂，通过特制的深层搅拌机械在地下深部将水泥和土体强制拌和，形成具有一定强度和遇水稳定的水泥土桩。原理是利用墙体的自重来平衡内外土压力差。适合软土地区的基坑支护。水泥土桩墙水泥土桩墙水泥土桩墙44、内撑式支护结构、内撑式支护结构内撑式支护结构由支护桩（墙）和内支撑组成。支护桩常采用钢筋混凝土桩或钢板桩，支护墙通常采用地下连续墙。内支撑常采用木方、钢筋混凝土梁或钢管（或型钢）。适合各种地基土层，但内支撑会占用一定的施工空间。混凝土支撑钢管支撑钢管支撑型钢支撑型钢支撑钢钢--混凝土组合支撑混凝土组合支撑钢钢--混凝土组合支撑混凝土组合支撑55、拉锚式支护结构、拉锚式支护结构拉锚式支护结构由支护桩（墙）和锚杆组成。支护桩和墙同样采用钢筋混凝土桩和地下连续墙。锚杆通常有地面拉锚和土层锚杆两种。地面拉锚需要有足够的场地设置锚桩或其他锚固装置；土层锚杆需要土层提供较大的锚固力，不宜用于软粘土地层中。锚索锚索锚头锚头66、土钉墙支护结构、土钉墙支护结构土钉墙支护结构由被加固土体、土钉和喷射混凝土面板组成。土钉一般通过钻孔、插筋、注浆来设置，也可通过直接打入较粗的钢筋或型钢形成。土钉墙支护结构适合地下水位以上的粘性土、砂土和碎石土等地层，不适合于淤泥或淤泥质土层，支护深度不超过18m。钢管制作的土钉钢管制作的土钉土钉钻孔土钉钻孔土钉打入土钉打入喷射混凝土喷射混凝土喷射混凝土喷射混凝土土钉墙土钉墙7、其他支护结构其他支护结构形式有双排桩支护结构、连拱式支护结构、逆作拱墙、加筋水泥土拱墙支护结构以及各种组合支护结构。二、地基土加固二、地基土加固地基加固从施工工艺分类有：（1）、水泥土深层搅拌桩；（2）、旋喷桩；（3）、注浆。地基加固从加固位置分类有：（1）、围护墙体的被动侧：提高被动区土的抗力，减少围护墙侧向位移。（2）、围护墙体的主动侧：减少主动区土的压力，同时还可起到增强防渗帷幕的作用。（3）、坑底以下：在开挖前于坑底以下与围护墙底平面以上之间某范围内做一不透水加固土层，并与周围墙体连成整体，利用加固土层以上土重来平衡和抵抗承压水。三、基坑降水三、基坑降水基坑排水方法有集水明排法集水明排法、井点降水法井点降水法。1、集水明排法集水明排法又称表面排水法，它是在基坑开挖过程中以及基础施工和养护期间，在基坑四周开挖集水沟汇集坑壁及坑底渗水，并引向集水井。集水明排法可单独采用，亦可与其他方法结合使用。适用于一般土质条件，当抽水易发生流砂现象时不适用。2、井点降水法井点降水法主要是将带有滤管的降水工具沉设到基坑四周的土中，利用各种抽水工具，在不扰动土的...
