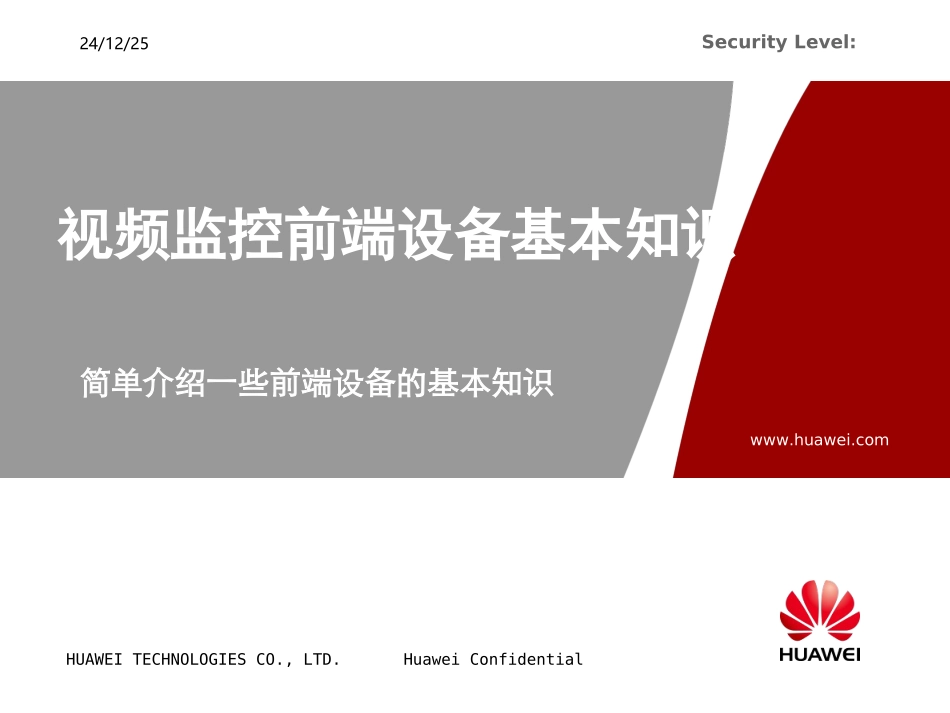

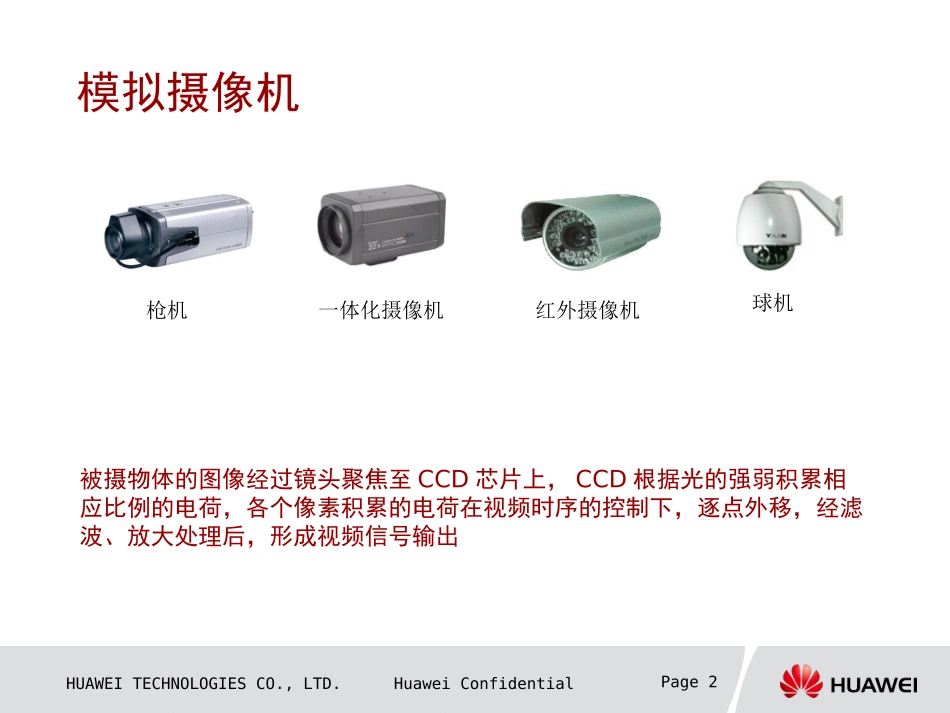

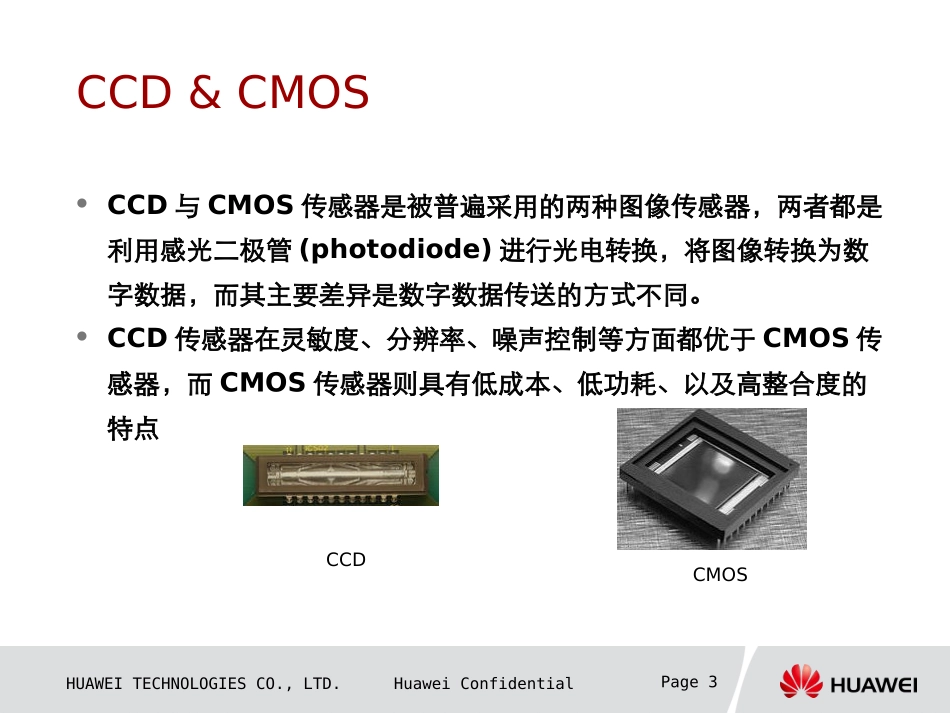

HUAWEITECHNOLOGIESCO.,LTD.www.huawei.comHuaweiConfidentialSecurityLevel:24/12/25英文标题:40-47pt副标题:26-30pt字体颜色:反白内部使用字体:FrutigerNextLTMedium外部使用字体:Arial中文标题:35-47pt字体:黑体副标题:24-28pt字体颜色:反白字体:细黑体简单介绍一些前端设备的基本知识视频监控前端设备基本知识HUAWEITECHNOLOGIESCO.,LTD.Page2HuaweiConfidential模拟摄像机被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出枪机一体化摄像机红外摄像机球机HUAWEITECHNOLOGIESCO.,LTD.Page3HuaweiConfidentialCCD&CMOSCCD与CMOS传感器是被普遍采用的两种图像传感器，两者都是利用感光二极管(photodiode)进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。CCD传感器在灵敏度、分辨率、噪声控制等方面都优于CMOS传感器，而CMOS传感器则具有低成本、低功耗、以及高整合度的特点CCDCMOSHUAWEITECHNOLOGIESCO.,LTD.Page4HuaweiConfidential镜头镜头的作用是把被观察目标的光像呈现在摄像机的靶面上，也称光学成像。镜头的主要参数：光圈、聚焦、缩放倍数HUAWEITECHNOLOGIESCO.,LTD.Page5HuaweiConfidential云台云台是一种安装在摄像机支撑物上的工作台，用于摄像机与支撑物的联结，云台具有水平和垂直运动的功能云台的几个重要参数：转动速度、转动角度、载重HUAWEITECHNOLOGIESCO.,LTD.Page6HuaweiConfidential云台解码器连线RS485雨涮灯光防护罩球机已经将云台、解码器、摄像机、镜头等设备集成在一起了球型护罩一般没有涮HUAWEITECHNOLOGIESCO.,LTD.Page7HuaweiConfidential海康前端云台控制线连接海康前端的云台控制线（RS485）连接口有两个类型：一种是RJ-45引脚，另一种则是标准AB端子引脚（A为正，B为负）标准RS485串口RJ-45插座引脚定义的原则是：1正2负。如下图HUAWEITECHNOLOGIESCO.,LTD.Page8HuaweiConfidential防护罩分类：室内防护罩、室外防护罩摄像机工作温度一般为-5℃～45℃，而最合适的温度是0℃～30℃，否则会影响图像质量，甚至损坏摄像机。因此室外型防护罩要适应各种气候条件，如风、雨、雪、霜、低温、曝晒、沙尘等。室外型防护罩会因使用地点的不同配置如遮阳罩、内装/外装风扇、加热器/除霜器、雨刷器、清洗器等辅助设备。HUAWEITECHNOLOGIESCO.,LTD.Page9HuaweiConfidential同轴电缆同轴电缆，越细越长，损耗越大，信号频率越高，损耗越大。以SYV型电缆为例，国内的同轴电缆有SYV75-3、SYV75-5、SYV75-7、SYV75-9等规格使用同轴电缆传输使图像时，距离在300米以下的一般可以不考虑信号的衰减问题HUAWEITECHNOLOGIESCO.,LTD.Page10HuaweiConfidential视频分配器音视频分配器系列又名AV分配器，具有高性能指标的分配放大器。音视频分配器可把1路、4路、8路、16路视频输入信号分配成多路音视频输出信号。采用专用视音频运算放大器，视频信号经过分配的同时，可实现一定的相位校正，以一定程度上纠正视频传输线路上的相位失真。一路视频信号对应一台监视器或录像机，若想一台摄像机的图像送给多个管理者看，最好选择视频分配器。因为并联视频信号衰减较大，送给多个输出设备后由于阻抗不匹配等原因，图像会严重失真，线路也不稳定。视频分配器除了阻抗匹配，还有视频增益，使视频信号可以同时送给多个输出设备而不受影响。视频输入视频输出HUAWEITECHNOLOGIESCO.,LTD.Page11HuaweiConfidential控制分配器在监控项目当中，控制主机到解码器的一般都使用485码来进行通讯，一般一个控制主机可以控制多个解码器，连接方法是在一条线上将多台解码器并联。控制线控制线HUAWEITECHNOLOGIESCO.,LTD.Page12HuaweiConfidential画面分割器采用图像压缩和数字化处理的方法，把几个画面按同样的比例压缩在一个监视器的屏幕上。在有多个摄像机组成的电视监控系统中，通常采用视频切换器使多路图像在一台监视器上轮流显示。但有时为了让监控人员能同时看到所有监控点的情况，往往采用多画面分割器使得多路图像同时显示在...
