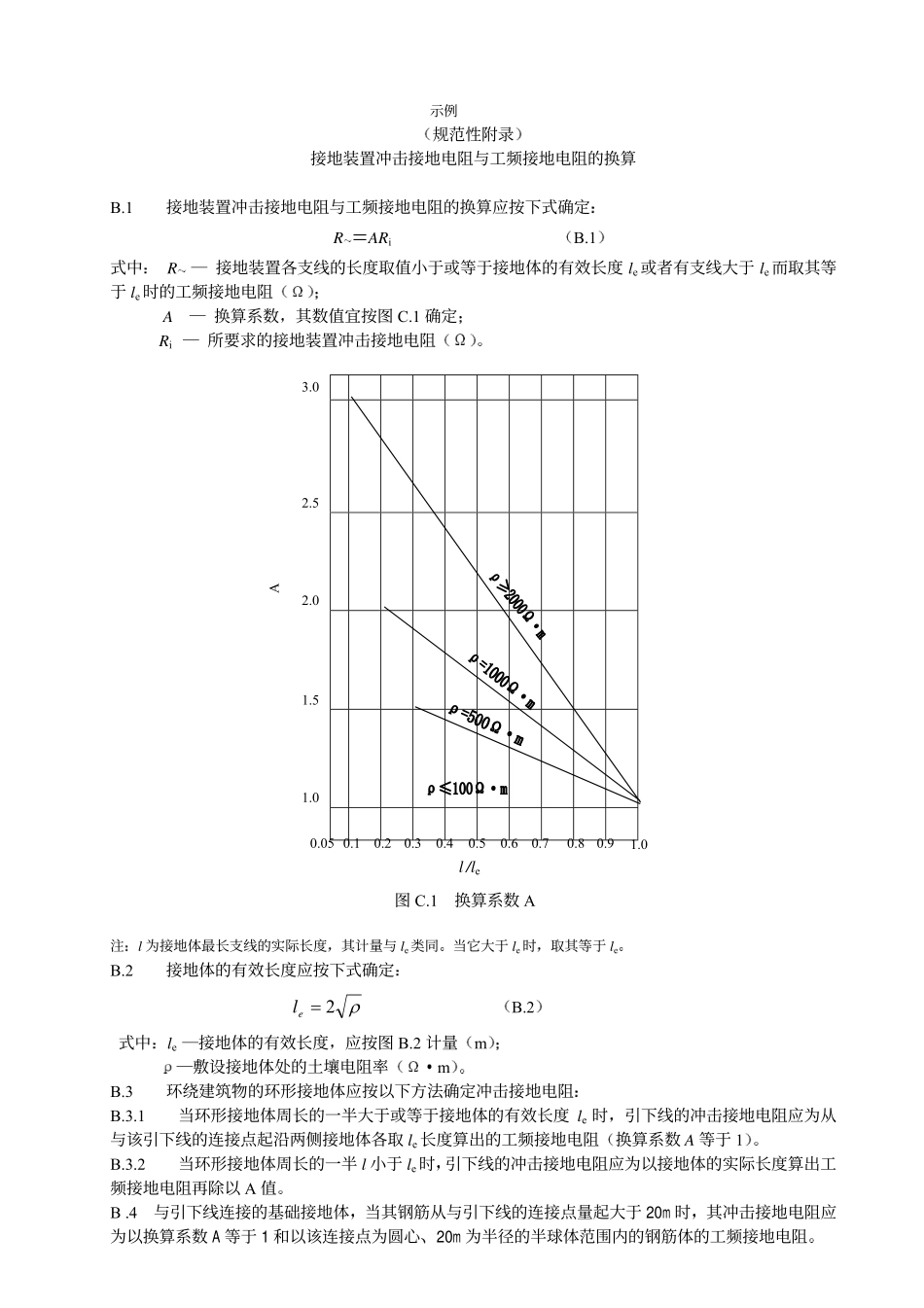

示例规范性附录接地装置冲击接地电阻与工频接地电阻的换算B.1接地装置冲击接地电阻与工频接地电阻的换算应按下式确定RARiB.1式中R─接地装置各支线的长度取值小于或等于接地体的有效长度le或者有支线大于le而取其等于le时的工频接地电阻A─换算系数其数值宜按图C.1确定Ri─所要求的接地装置冲击接地电阻3.02.52.01.51.00.050.10.20.30.40.50.60.70.80.91.0l/le图C.1换算系数AA注l为接地体最长支线的实际长度其计量与le类同当它大于le时取其等于leB.2接地体的有效长度应按下式确定ρ2=elB.2式中le─接地体的有效长度应按图B.2计量m─敷设接地体处的土壤电阻率mB.3环绕建筑物的环形接地体应按以下方法确定冲击接地电阻B.3.1当环形接地体周长的一半大于或等于接地体的有效长度le时引下线的冲击接地电阻应为从与该引下线的连接点起沿两侧接地体各取le长度算出的工频接地电阻换算系数A等于1B.3.2当环形接地体周长的一半l小于le时引下线的冲击接地电阻应为以接地体的实际长度算出工频接地电阻再除以A值B.4与引下线连接的基础接地体当其钢筋从与引下线的连接点量起大于20m时其冲击接地电阻应为以换算系数A等于1和以该连接点为圆心20m为半径的半球体范围内的钢筋体的工频接地电阻(d)接多根垂直接地体的多根水平接地体l1ll2ll3lll3l2l1le(b)末端接垂直接地体的单根水平接地体lel(a)单根水平接地体lelll1le(c)多根水平接地体l1l图B.2接地体有效长度的计量附录C资料性附录磁场强度的测量和屏蔽效率的计算C.1一般原则C.1.1磁场强度指标1GB/T2887和GB50174中规定电子计算机机房内磁场干扰环境场强不应大于800A/m注本磁场强度是指在电流流过时产生的磁场强度由于电流元Is产生的磁场强度可按下式计算H=Is/4r2C.1距直线导体r处的磁场强度可按下式计算H=I/2rC.2磁场强度的单位用A/m表示1A/m相当于自由空间的磁感应强度为1.26TT.特斯拉为磁通密度B的单位Oe是旧的磁场强度的高斯CGS单位新旧换算中1Os约为79.5775A/m即2.4Oe约为191A/m0.07Os约为5.57A/m2GB/T17626.9中规定可按下表规定的等级进行脉冲磁场试验表C.1脉冲磁场试验等级等级12345脉冲磁场强度A/m1003001000特定注1.脉冲磁场强度取峰值2.脉冲磁场产生的原因有两种一是雷击建筑物或建筑物上的防雷装置二是电力系统的暂态过电压3.等级12无需试验的环境等级3有防雷装置或金属构造的一般建筑物含商业楼控制楼非重工业区和高压变电站的计算机房等等级4工业环境区中主要指重工业发电厂高压变电站的控制室等等级5高压输电线路重工业厂矿的开关站电厂等等级特殊环境3GB/T2887中规定在存放媒体的场所对已记录的磁带其环境磁场强度应小于3200A/m对未记录的磁带其环境磁场强度应小于4000A/mC.1.2信息系统电子设备的磁场强度要求1971年美国通用研究公司R.D希尔的仿真试验通过建立模式得出由于雷击电磁脉冲的干扰对当时的计算机而言在无屏蔽状态下当环境磁场强度大于0.07GS时计算机会误动作当环境磁场强度大于2.4GS时设备会发生永久性损坏按新旧单位换算2.4GS约为191A/m此值较C.1.1的1中800A/m低较表C.1中3等高较4等低注IEC62305-481/238/CDV文件中给出在适于首次雷击的磁场25KH2时的1000-300-100A/m值及适用于后续雷击的磁场1MH2时的100-30-10A/m指标C.1.3磁场强度测量一般方法1雷电流发生器法IEC61312-2提出的一个用于评估被屏蔽的建筑物内部磁场强度而作的低电平雷电电流试验的建议2浸入法GB/T17626.9规定了在工业设施和发电厂中压和高压变电所的在运行条件下的设备对脉冲磁场骚扰的抗扰度要求指出其适用于评价处于脉冲磁场中的家用商业和工业用电气和电子设备的性能3大环法GB12190规定了屏蔽室屏蔽效能的测量方法主要适用于各边尺寸在1.5m15m之间的长方形屏蔽室4交直流高斯计法GB/T2887中5.8.2条磁场干扰环境场强的测试中指出可使用交直流高斯计在计算机机房内任一点测试并取最大值C.1.4屏蔽效率的计算屏蔽效率的测量一般指将规定频率的模拟信号源置于屏蔽室外时接收装置在同一距离条件下在室外和室内接收的磁场强度之比可用下式表示SH=20IgH0/H1(C.3)式中H0没有屏蔽的磁场强度H1有屏蔽的磁场强度SH屏蔽效率能单位为dB屏蔽效率与衰减量的对应关系参见表...
