很不错的流水施工学习资料VIP免费

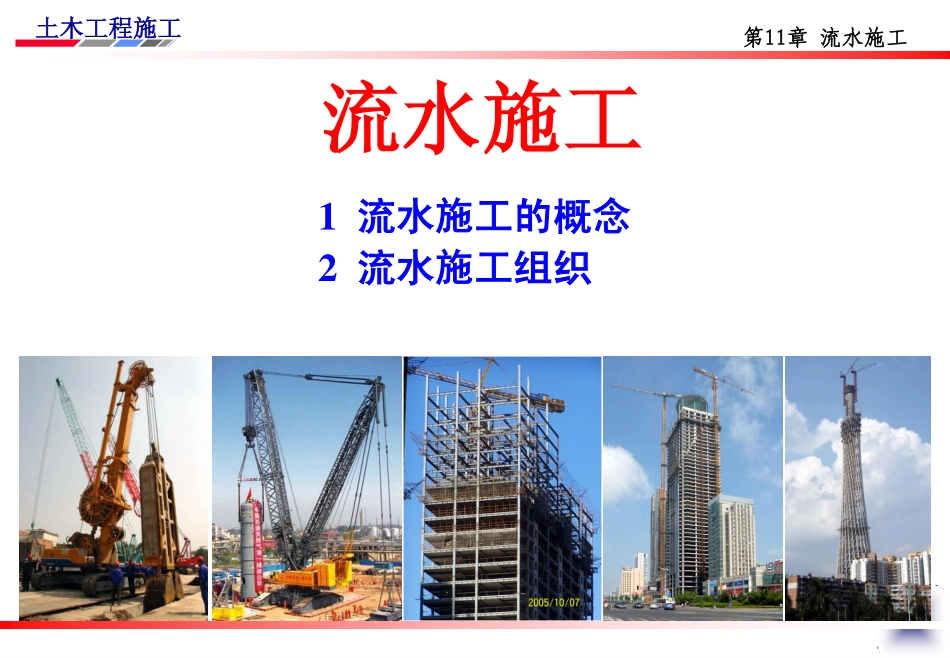

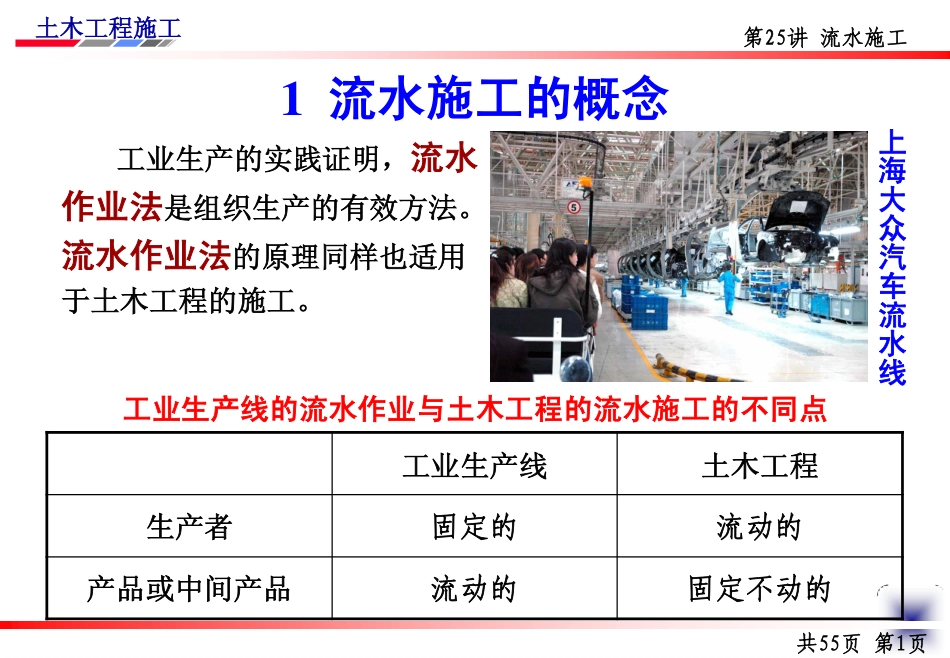

土木工程施工第11章流水施工流水施工1流水施工的概念2流水施工组织土木工程施工【教学要求】了解流水施工的概念、分类及组织形式，掌握流水施工的时间参数及等节拍流水、异节拍流水、分别流水的组织方法，熟悉横道图、斜线图的绘制方法。【教学重点】重点阐述主要时间参数的特性及流水工期的计算，等节拍流水、异节拍流水及分别流水的施工组织方法。第25讲流水施工【教学难点】流水施工参数及流水工期的计算；分别流水的施工组织方法。【时间安排】1次课、共2课时。首都机场三号航站楼土木工程施工1流水施工的概念工业生产的实践证明，流水作业法是组织生产的有效方法。流水作业法的原理同样也适用于土木工程的施工。工业生产线的流水作业与土木工程的流水施工的不同点工业生产线土木工程生产者固定的流动的产品或中间产品流动的固定不动的第25讲流水施工上海大众汽车流水线共55页第1页土木工程施工1.1.1依次施工将整个拟建工程分解成若干施工过程，按照施工顺序,前一个施工过程完成后,后一个施工过程才开始施工。这是一种最基本、最原始的施工组织方式。1.1施工组织的方式土木工程施工的组织方式不同，其技术经济效益也不相同。常见的施工组织方式有依次施工、平行施工和流水施工。下面以某三栋相同建筑基础工程施工为例，采用三种不同组织方式施工进行对比。1流水施工的概念倒锥壳水塔吊装共55页第2页土木工程施工编号分项工作名称工作人数工作天数施工进度（d）369121518212427303336394245485154Ⅰ挖土方86垫层63砌基础146回填土53Ⅱ挖土方86垫层63砌基础146回填土53Ⅲ挖土方86垫层63砌基础146回填土53劳动力动态图1414148886565651.1施工组织的方式共55页第3页土木工程施工依次施工的特点是：⑴不能充分利用工作面，工期长；⑵不适合专业化施工，不利于改进施工工艺、提高工程质量、提高工人操作技术水平和劳动生产率；⑶如采用专业施工队则不能连续施工，窝工严重或调动频繁；⑷单位时间内投入的资源较少；⑸施工现场组织、管理简单。1.1.2平行施工是将几个相同的施工过程，分别组织几个相同的工作队，在同一时间、不同的空间上平行进行施工。1.1施工组织的方式共55页第4页土木工程施工编号分项工作名称工作人数工作天数施工进度（d）369121518212427303336394245485154Ⅰ挖土方86垫层63砌基础146回填土53Ⅱ挖土方86垫层63砌基础146回填土53Ⅲ挖土方86垫层63砌基础146回填土53劳动力动态图422418151.1施工组织的方式共55页第5页土木工程施工平行施工的特点是：⑴充分利用了工作面，缩短了工期；⑵适用于综合施工队施工，不利于提高工程质量和劳动生产率；⑶如采用专业施工队则不能连续施工；⑷单位时间内投入的资源成倍增加，现场临时设施也相应增加；⑸现场施工组织、管理、协调、调度复杂。1.1.3流水施工流水施工是将拟建工程在竖直方向上划分施工层，在平面上划分施工段，然后按施工工艺的分解组建相应的专业施工队，按施工顺序的先后进行各施工层、施工段的施工。1.1施工组织的方式共55页第6页土木工程施工编号分项工作名称工作人数工作天数施工进度（d）369121518212427303336394245485154Ⅰ挖土方86垫层63砌基础146回填土53Ⅱ挖土方86垫层63砌基础146回填土53Ⅲ挖土方86垫层63砌基础146回填土53劳动力动态图22272019145148281.1施工组织的方式共55页第7页土木工程施工流水施工的特点是：⑴既充分利用工作面，又缩短工期；⑵各专业施工队能连续作业，不产生窝工；1.1施工组织的方式⑶实现专业化生产，有利于提高操作技术、工程质量和劳动效率；⑷资源使用均衡，有利于资源供应的组织和管理；⑸有利于现场文明施工和科学管理。筒库群底板钢筋工程的流水施工钢筋定位放线底层钢筋绑扎面层钢筋绑扎共55页第8页土木工程施工1.2流水施工参数工程施工进度计划是反映施工时各施工过程按先后顺序、配合关系在时间、空间上的展开情况。常用的施工进度计划有线条图和网络图。1流水施工的概念用水平线表示的流水施工计划俗称“横道图”，用斜直线表示的流水施工计划俗称“斜线图”。中港名都大酒店基础流水施工全景筏板砼浇筑收仓负二层砼柱浇筑负二层楼面支模共55页第9页土木工程...
