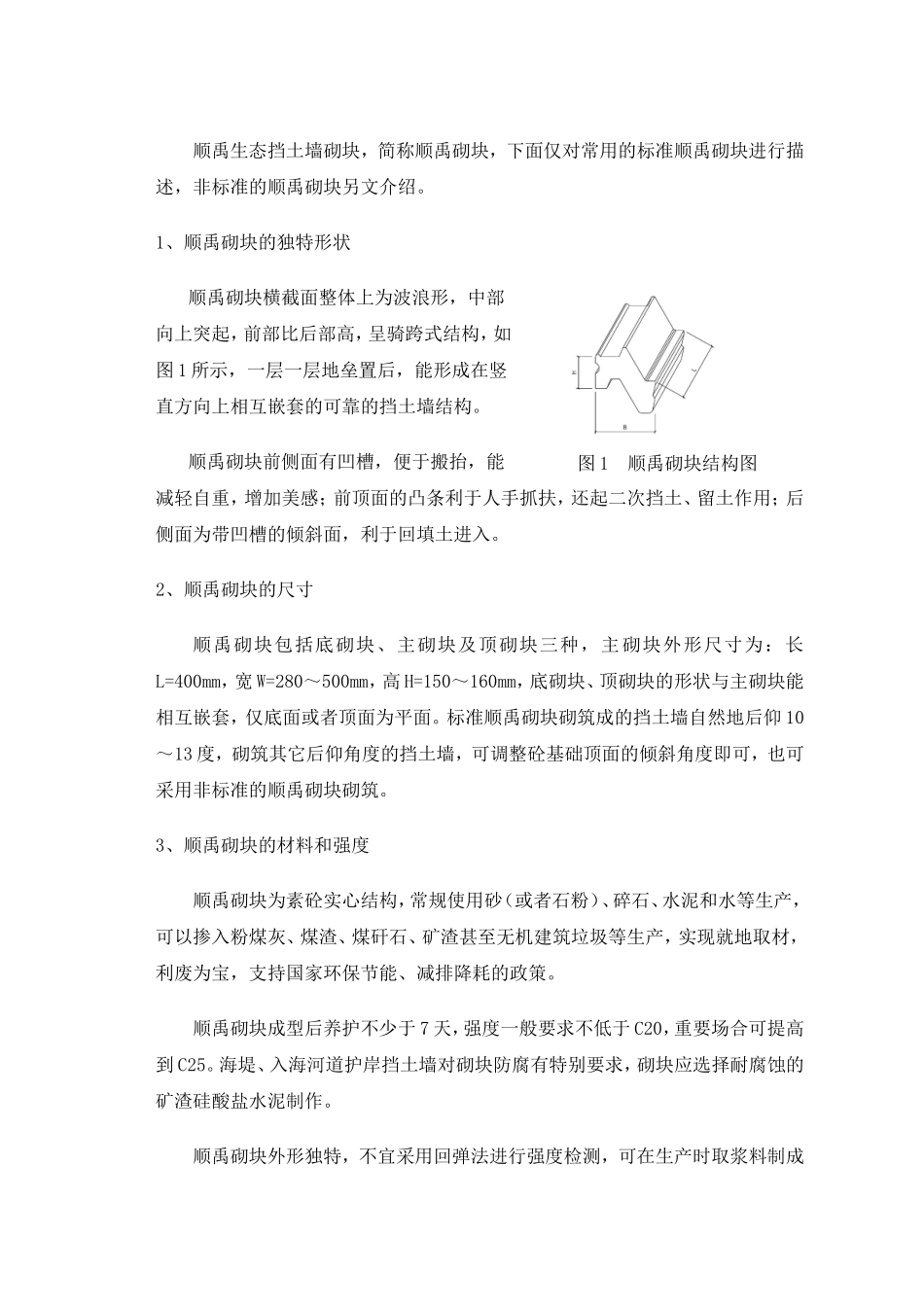

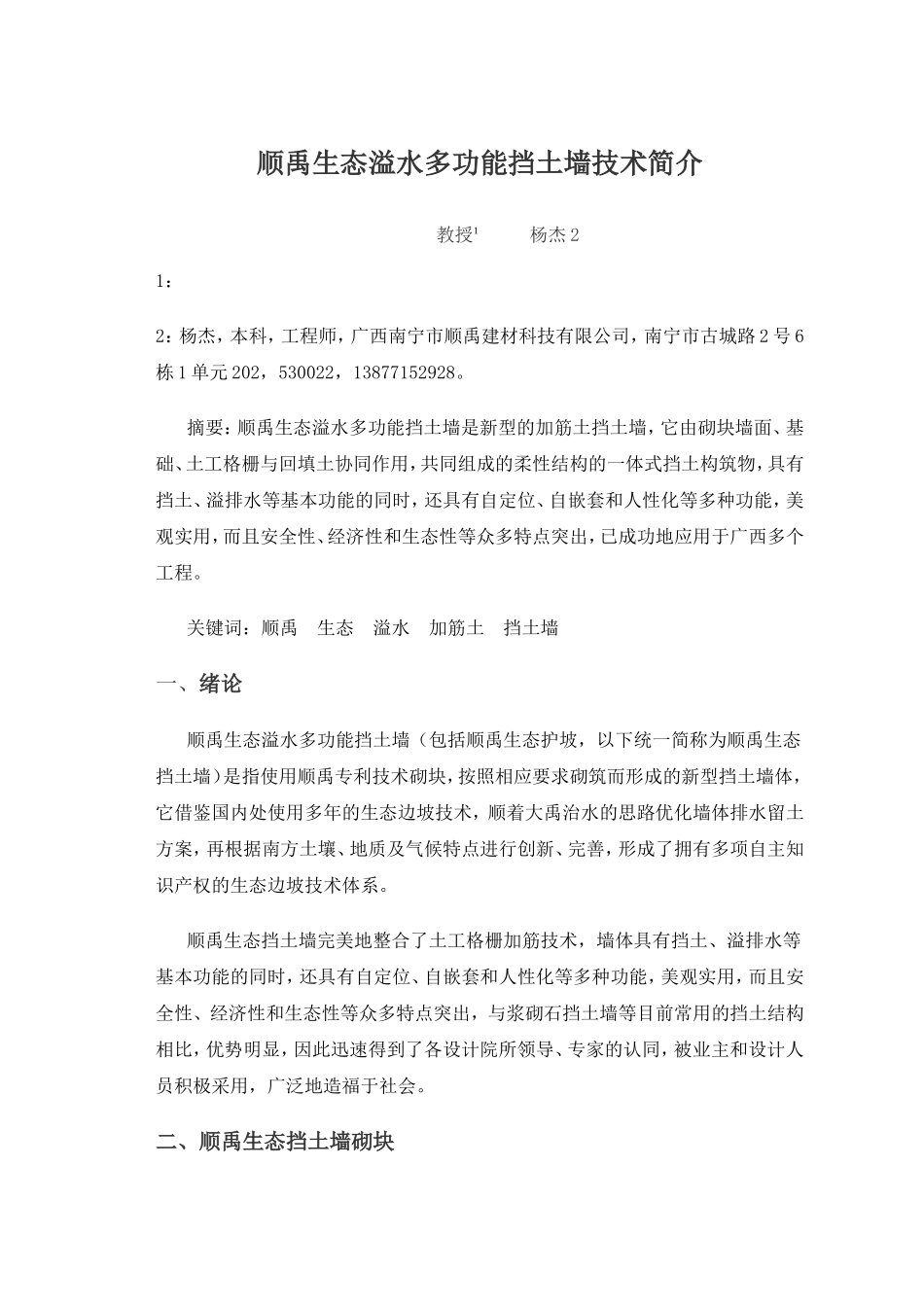

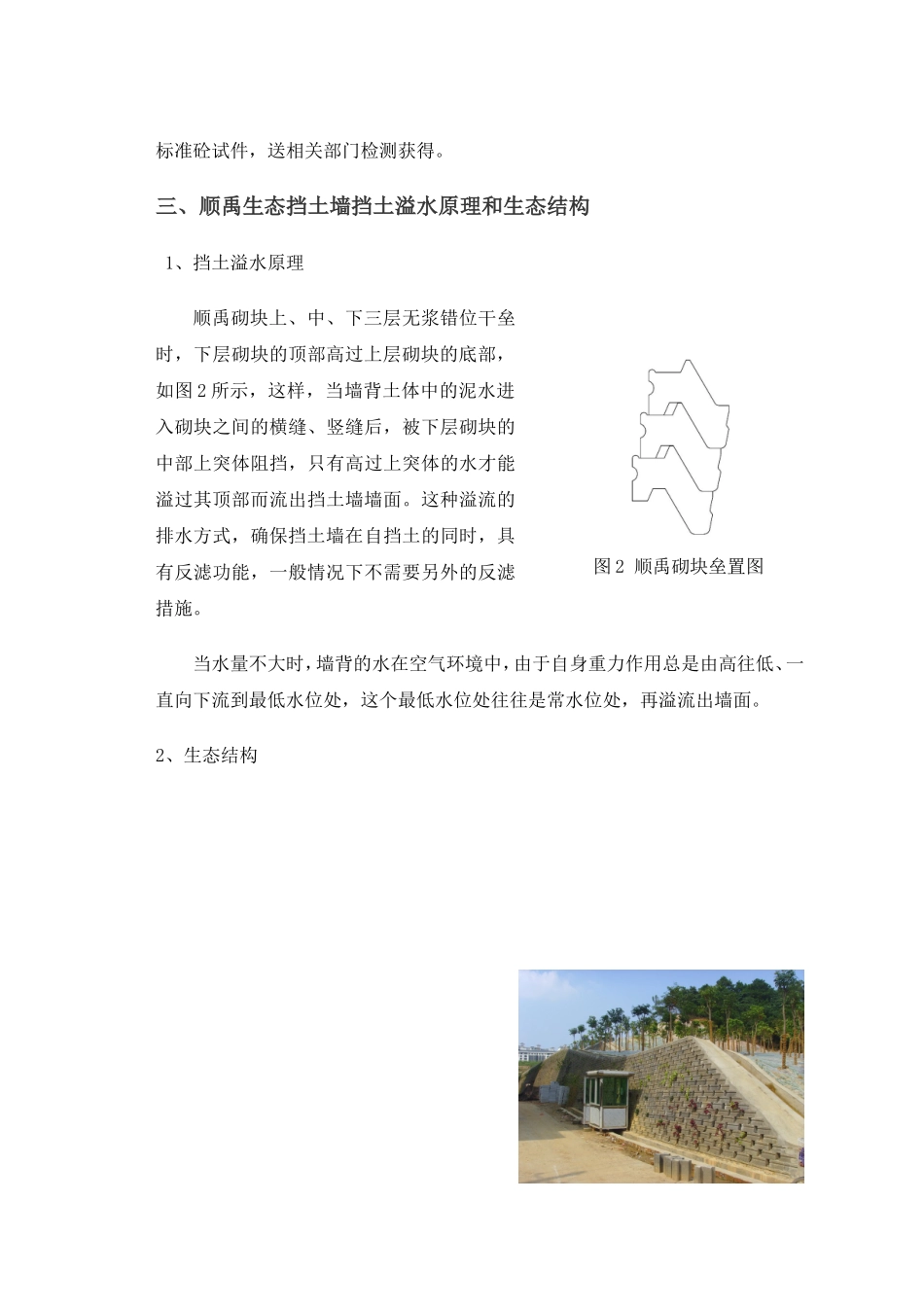

顺禹生态溢水多功能挡土墙技术简介教授¹杨杰21：2：杨杰，本科，工程师，广西南宁市顺禹建材科技有限公司，南宁市古城路2号6栋1单元202，530022，13877152928。摘要：顺禹生态溢水多功能挡土墙是新型的加筋土挡土墙，它由砌块墙面、基础、土工格栅与回填土协同作用，共同组成的柔性结构的一体式挡土构筑物，具有挡土、溢排水等基本功能的同时，还具有自定位、自嵌套和人性化等多种功能，美观实用，而且安全性、经济性和生态性等众多特点突出，已成功地应用于广西多个工程。关键词：顺禹生态溢水加筋土挡土墙一、绪论顺禹生态溢水多功能挡土墙（包括顺禹生态护坡，以下统一简称为顺禹生态挡土墙）是指使用顺禹专利技术砌块，按照相应要求砌筑而形成的新型挡土墙体，它借鉴国内处使用多年的生态边坡技术，顺着大禹治水的思路优化墙体排水留土方案，再根据南方土壤、地质及气候特点进行创新、完善，形成了拥有多项自主知识产权的生态边坡技术体系。顺禹生态挡土墙完美地整合了土工格栅加筋技术，墙体具有挡土、溢排水等基本功能的同时，还具有自定位、自嵌套和人性化等多种功能，美观实用，而且安全性、经济性和生态性等众多特点突出，与浆砌石挡土墙等目前常用的挡土结构相比，优势明显，因此迅速得到了各设计院所领导、专家的认同，被业主和设计人员积极采用，广泛地造福于社会。二、顺禹生态挡土墙砌块顺禹生态挡土墙砌块，简称顺禹砌块，下面仅对常用的标准顺禹砌块进行描述，非标准的顺禹砌块另文介绍。1、顺禹砌块的独特形状顺禹砌块横截面整体上为波浪形，中部向上突起，前部比后部高，呈骑跨式结构，如图1所示，一层一层地垒置后，能形成在竖直方向上相互嵌套的可靠的挡土墙结构。顺禹砌块前侧面有凹槽，便于搬抬，能减轻自重，增加美感；前顶面的凸条利于人手抓扶，还起二次挡土、留土作用；后侧面为带凹槽的倾斜面，利于回填土进入。2、顺禹砌块的尺寸顺禹砌块包括底砌块、主砌块及顶砌块三种，主砌块外形尺寸为：长L=400mm，宽W=280～500mm，高H=150～160mm，底砌块、顶砌块的形状与主砌块能相互嵌套，仅底面或者顶面为平面。标准顺禹砌块砌筑成的挡土墙自然地后仰10～13度，砌筑其它后仰角度的挡土墙，可调整砼基础顶面的倾斜角度即可，也可采用非标准的顺禹砌块砌筑。3、顺禹砌块的材料和强度顺禹砌块为素砼实心结构，常规使用砂（或者石粉）、碎石、水泥和水等生产，可以掺入粉煤灰、煤渣、煤矸石、矿渣甚至无机建筑垃圾等生产，实现就地取材，利废为宝，支持国家环保节能、减排降耗的政策。顺禹砌块成型后养护不少于7天，强度一般要求不低于C20，重要场合可提高到C25。海堤、入海河道护岸挡土墙对砌块防腐有特别要求，砌块应选择耐腐蚀的矿渣硅酸盐水泥制作。顺禹砌块外形独特，不宜采用回弹法进行强度检测，可在生产时取浆料制成图1顺禹砌块结构图标准砼试件，送相关部门检测获得。三、顺禹生态挡土墙挡土溢水原理和生态结构1、挡土溢水原理顺禹砌块上、中、下三层无浆错位干垒时，下层砌块的顶部高过上层砌块的底部，如图2所示，这样，当墙背土体中的泥水进入砌块之间的横缝、竖缝后，被下层砌块的中部上突体阻挡，只有高过上突体的水才能溢过其顶部而流出挡土墙墙面。这种溢流的排水方式，确保挡土墙在自挡土的同时，具有反滤功能，一般情况下不需要另外的反滤措施。当水量不大时，墙背的水在空气环境中，由于自身重力作用总是由高往低、一直向下流到最低水位处，这个最低水位处往往是常水位处，再溢流出墙面。2、生态结构图2顺禹砌块垒置图顺禹生态挡土墙的生态结构，不是在砌块上开孔设洞，而是相邻砌块之间间隔一定距离疏砌后，原来的竖缝便扩大成种养孔。种养孔以本层相邻砌块的侧面为壁以下层砌块的顶面为底、以上层砌块的底面为顶，纵向截面形状与砌块横截面形状相同，曲折地贯通墙体前后，墙背的水可溢流出墙面，泥砂却只能留在孔洞中。顺禹生态挡土墙除底层砌块和顶层砌块，中间各层的主砌块都可以疏砌，因而种养孔能布满整个墙面，见图3，而且上、下层砌块之间存在纵向空隙，连通各个种养孔，再加上众多的竖缝和横缝，使顺禹生态挡土墙三维互通，“挡而不...
