室内消火栓系统VIP免费

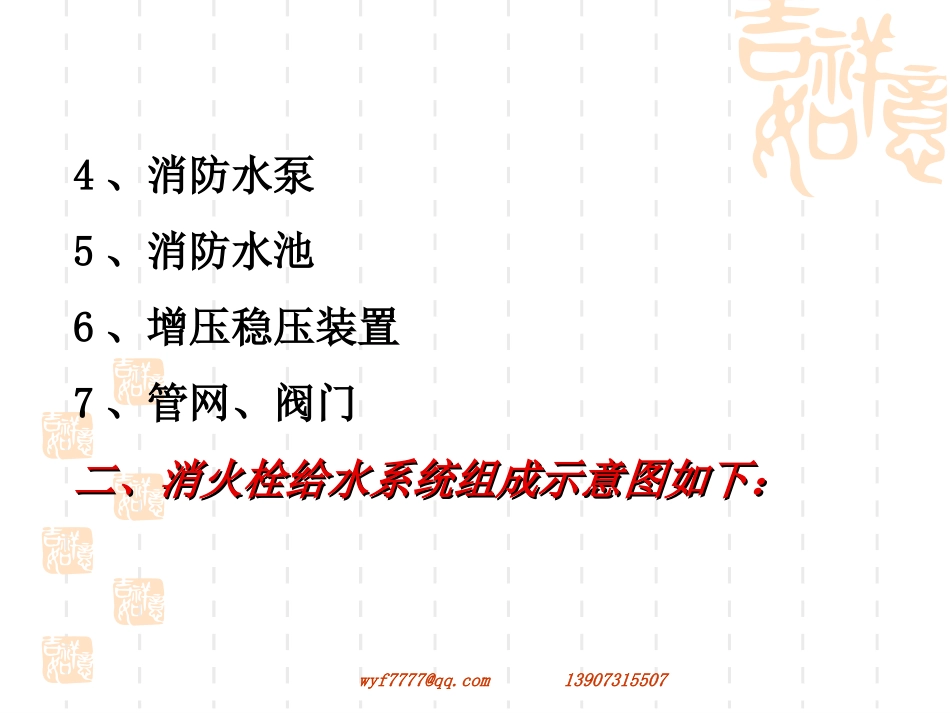

wyf7777@qq.com13907315507室内消火栓系统室内消火栓系统wyf7777@qq.com13907315507第一节、室内消火栓的组成第一节、室内消火栓的组成一、组成一、组成1、高位消防水箱2、消火栓（水枪、水带、水喉、启泵按钮）3、水泵接合器（接扣、本体、阀门、止回阀、安全泄压阀、放空阀）wyf7777@qq.com139073155074、消防水泵5、消防水池6、增压稳压装置7、管网、阀门二、消火栓给水系统组成示意图如下：二、消火栓给水系统组成示意图如下：wyf7777@qq.com13907315507wyf7777@qq.com13907315507第二节、系统组件和设置要求第二节、系统组件和设置要求一消火栓箱内设备一消火栓箱内设备（一）组件1、室内消火栓：向火场供水的带有阀门的接口，口径有DN65、DN50两种。2、水压与流量：充实水柱不小于7mH2O、10mH2O、13mH2O，每支水枪流量不小于5l/s。wyf7777@qq.com139073155073、水带：口径有DN65、DN50，长度有20m和25m。4、消防软管卷盘：口径为Φ19、长度25m、喷嘴口径为Φ6～Φ8。5、消火栓按钮：报警、启泵、接受启泵反馈信号。6、水枪：Φ19、Φ16wyf7777@qq.com13907315507wyf7777@qq.com13907315507wyf7777@qq.com13907315507wyf7777@qq.com13907315507wyf7777@qq.com13907315507wyf7777@qq.com13907315507wyf7777@qq.com13907315507（二）设置要求1、各层（除多层单元住宅、塔式住宅、无可燃物的设备层外）均应设置消火栓，且不应采用双阀双口消火栓，设置位置明显且便于取用。2、消防电梯前室应设室内消火栓，且不计入室内消火栓数量内。wyf7777@qq.com139073155073、消火栓口距地面距离为1m，出水方向与墙面垂直或向下。4、室内消火栓间距经计算确定，但高层工业与民用建筑、高架仓库、甲乙类低层厂房，其室内消火栓间距不应超过30m，其它建筑不起过50m。5、监时高压室内消火栓给水系统应在每个消wyf7777@qq.com13907315507火栓箱内设置启泵钮，且有保护措施。6、同一建筑内应采用规格相同的消火栓接扣、水枪、水带。7、室内消火栓口处静压超过1MPa时应分区给水，动压大于0.5MPa时应在超压栓口处设减压孔板。8、屋顶应设置带压力表的试验用消火栓。wyf7777@qq.com13907315507二、管网设备二、管网设备1、高层建筑消防管网不能小于DN100，由进水管、立管、水平管及控制阀组成。2、应采用专用管网，不得与其它生产生活管网合用（多层除外），材质为钢管。wyf7777@qq.com13907315507三、消防水箱三、消防水箱1、贮水量有6m3、12m3、18m3三种，应能保证10min消防用水量。2、临时高压给水系统应设置高位水箱。3、与生产生活合用时，应有消防用水量技术保障措施。wyf7777@qq.com139073155074、建筑高度大于100m建筑，应满足室内消火栓栓口处静压不小于0.15MPa，小于100m建筑消火栓栓口处静压不小于0.07MPa。5、高位水箱如下图所：wyf7777@qq.com13907315507wyf7777@qq.com13907315507四、增压稳压装置四、增压稳压装置1、作用：高位消防水箱因高度不够，最不利点消火栓静压达不到7mH2O，超过100m建筑静压达不到13mH2O时，可采用增压稳压装置代替高位消防水箱确保最不利点消火栓静压要求和用水量（5l/s）要求。wyf7777@qq.com139073155072、组成：分别为隔膜式和补气式，由气压水罐,水泵,管道,阀门、补气罐、电控柜等组成。3、控制方式：水泵根据电继点压力表所设定的P1,P2压力运行,由管网压力的变化控制水泵的启停来实现增压稳压目的.P1为最不利点消防所需压力,P1设定为稳压泵启动压力,P2为系统最不利点消火栓控制的最高静压稳，P2设定为稳压泵停止压力，水泵启停控制为自动控制。wyf7777@qq.com13907315507wyf7777@qq.com13907315507wyf7777@qq.com13907315507五、消防水池五、消防水池1、消防水池设置条件：市政给水管道和进水管或天然水源不能满足消防用水量；市政给水管道为枝状或只有一条进水管。wyf7777@qq.com139073155072、火灾延续时间：高层建筑的商业、展览、综合、一类建筑的金融、图书馆、书库；重要档案楼、科研楼及高级旅馆按3h，其它按2h，喷淋按1h。3、水池容积wyf7777@qq.com13907315507wyf7777@qq.com139073155074、消防用水量保证措施：与生产生活合用的水池应设消防...
