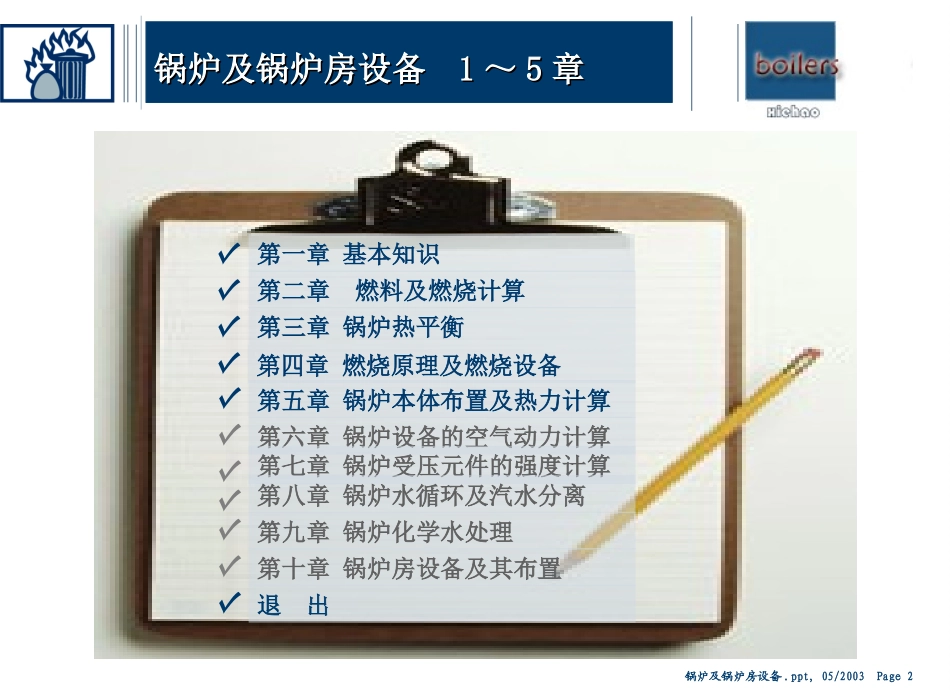

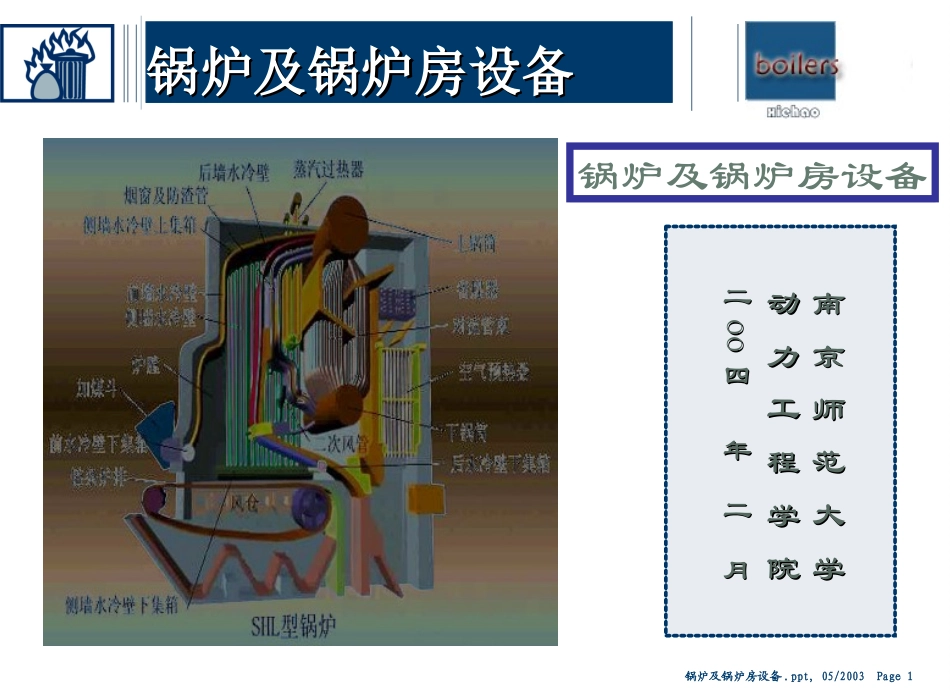

锅炉及锅炉房设备.ppt,05/2003Page1锅炉及锅炉房设备锅炉及锅炉房设备锅炉及锅炉房设备南京师范大学南京师范大学动力工程学院动力工程学院二二oooo四年二月四年二月锅炉及锅炉房设备.ppt,05/2003Page2第一章基本知识第二章燃料及燃烧计算第三章锅炉热平衡第四章燃烧原理及燃烧设备第五章锅炉本体布置及热力计算第六章锅炉设备的空气动力计算第七章锅炉受压元件的强度计算第八章锅炉水循环及汽水分离退出锅炉及锅炉房设备锅炉及锅炉房设备11～～55章章第九章锅炉化学水处理第十章锅炉房设备及其布置锅炉及锅炉房设备.ppt,05/2003Page3§1.1概述§1.2锅炉的基本结构及其工作过程§1.3锅炉基本特性§1.4锅炉房设备的组成§1.5锅炉发展简史返回第一章基本知识锅炉及锅炉房设备.ppt,05/2003Page4§1.1概述发电厂锅炉部分示意图第一章锅炉及锅炉房设备.ppt,05/2003Page5§1.1概述一、什么是锅炉生产蒸汽或热水的换热设备任务：燃料（煤、油、天然气等）的化学能转化为热能二、锅炉的重要性1．锅炉及锅炉房是供热系统中热源产生的主要设备2．锅炉是化工、石化、冶金、轻纺、造纸等工矿企业主要动力及供热设备3．锅炉是能源工业发展的主要组成部分——火力发电站三大主机之一第一章锅炉及锅炉房设备.ppt,05/2003Page6§1.1概述4．锅炉及锅炉房设备在节能、环保等科技改造及研究方面具有重要地位三、锅炉的分类1．根据用途的不同分为：电站锅炉——在火电厂，蒸汽驱动汽轮机组发电工业锅炉——用于工业及采暖动力锅炉——驱动蒸汽动力装置2．按载热工质的不同分为：蒸汽锅炉热水锅炉第一章锅炉及锅炉房设备.ppt,05/2003Page7§1.1概述3．按能源分为：燃煤锅炉燃油锅炉燃气锅炉废热锅炉太阳能锅炉4．按燃烧方式分；5．按出口介质压力分；6．按锅炉容量大小分；7．按介质流动方式分；8．按组装方式分；9．按换热方式分……四、锅炉工业的研究方向及本专业的学习重点节能降耗，提高效率防止和降低环境污染，开发新的洁净燃烧技术合理有效地利用地方燃料,提高机械化、自动化水平重点在于基本原理的理解和学习，方法的应用第一章锅炉及锅炉房设备.ppt,05/2003Page8§1.2锅炉的基本结构及其工作过程一、基本结构1.锅炉本体构成锅炉的基本组成部分称为锅炉本体，由汽锅、炉子及安全附件组成。1）汽锅——锅炉本体中汽水系统，高温燃烧产物烟气通过受热面将热量传递给汽锅内温度较低的水，水被加热，沸腾汽化，生成蒸汽。2）炉子——锅炉本体中燃烧设备，燃烧将燃料的化学能转化为热能3）安全附件——水位计、压力表、安全阀2．锅炉金属钢架及平台楼梯二、锅炉的工作过程1.燃料的燃烧过程第一章锅炉及锅炉房设备.ppt,05/2003Page9§1.2锅炉的基本结构及其工作过程定义：燃料在炉内（燃烧室内）燃烧生成高温烟气，并排出灰渣的过程高温烟气给煤斗燃料（煤）炉排面（燃烧室）除渣板（入灰渣斗）空气在一定的燃烧烧设备内，正常燃烧应具备的条件：高温环境必需的空气量及空气与燃料的良好混合燃料的供应机灰渣和烟气的排放第一章锅炉及锅炉房设备.ppt,05/2003Page10§1.2锅炉的基本结构及其工作过程2.烟气向水(汽等工质)的传热过程辐射辐射+对流对流高温烟气水冷壁过热器（凝渣管）对流管束对流尾部受热面(省、空)除尘引风机烟囱3.工质(水)的加热和汽化过程——蒸汽的生产过程1）给水：水省煤器汽锅2）水循环：汽锅下降管下集箱水冷壁3）汽水分离第一章锅炉及锅炉房设备.ppt,05/2003Page11§1.3锅炉基本特性一、锅炉容量1．蒸发量（产热量）：锅炉每小时所产生的蒸汽（热水）流量2．额定蒸发量（产热量）：锅炉在额定参数(压力、温度_和保证一定热效率下，每小时最大连续蒸发量(产热量)，符号D(Q)，单位t/h（kJ/h，MW）。二、蒸汽(热水)参数1．蒸汽参数锅炉出口处蒸汽的额定压力(表压)和温度，符号p(t)；单位MPa,℃。2．热水参数锅炉出口处热水的额定压力(表压)和温度及回水温度。第一章锅炉及锅炉房设备.ppt,05/2003Page12§1.3锅炉基本特性三、受热面蒸发率、受热面发热率1．受热面蒸发率每m2蒸发受热面每小时所产生的蒸汽量，符号D/H；单位kg/m2·h2．受热面发热率每m2受热面每小时所产生的(热水)热...
